ОВЕН ТРМ32 — Терморегулятор

•
•
•
•
•
•
•
•
•
•

ОВЕН ТРМ32 – контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляя запорно-регулирующим клапаном (КЗР).

Преимущества

	Универсальность Специализированный контроллер подходит для применения во всех ИТП и ЦТП с дискретным управлением КЗР.
	Простота Не требуется программирование и создание документации. Настройка с лицевой панели или через ПК. Не требуется специальная квалификация.
	Точность Встроенный алгоритм ПИД-регулирования обеспечивает высокую точность поддержания температуры в высокодинамичных системах ГВС и отопления.
	График отопления Поддержание температуры в контуре отопления по заданному пользователем графику, в зависимости от температуры на улице или температуры подачи от котельной.
	Экономичность Экономия эксплуатационных затрат. Экономия времени на обслуживание. Защита от штрафных санкций за превышение температуры обратного теплоносителя.
	Диспетчеризация Управление и контроль ИТП и ЦТП из любой точки мира. Оповещения об аварийных событиях. Встроенный интерфейс RS-485 (по заказу).

Технические характеристики

Параметр	Значение
Питание
Диапазон напряжения питания	~90 …242 В (номинальное напряжение 230 В)
Потребляемая мощность	не более 6 ВА
Гальваническая развязка	Есть
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus RTU/ASCII, ОВЕН
Скорость передачи данных	9600, 14400, 19200, 38400, 57600, 115200 бит/сек
Конструкция
Тип корпуса	Щ4, Щ7
Габаритные размеры Щ4	96×96×145 мм
Габаритные размеры Щ7	144×169×50,5 мм
Степень защиты лицевой панели	IP54
Степень защиты корпуса	IP00
Аналоговые входы
Количество	4
Тип датчика	50М, 100М, 50П, 100П, Pt100
Разрешающая способность	0,1 °С
Предел допускаемой основной приведенной погрешности контроля температуры (без учета погрешности датчиков)	±0,5 %
Дискретные выходы
Количество выходных устройств	4
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Допустимый ток нагрузки, не более	4 А, при напряжении 230 В 50 Гц (cosϕ> 0,4)
Механический ресурс реле, не менее	10 000 000 циклов
Электрический ресурс реле, не менее	15 000 циклов

Функциональная схема прибора

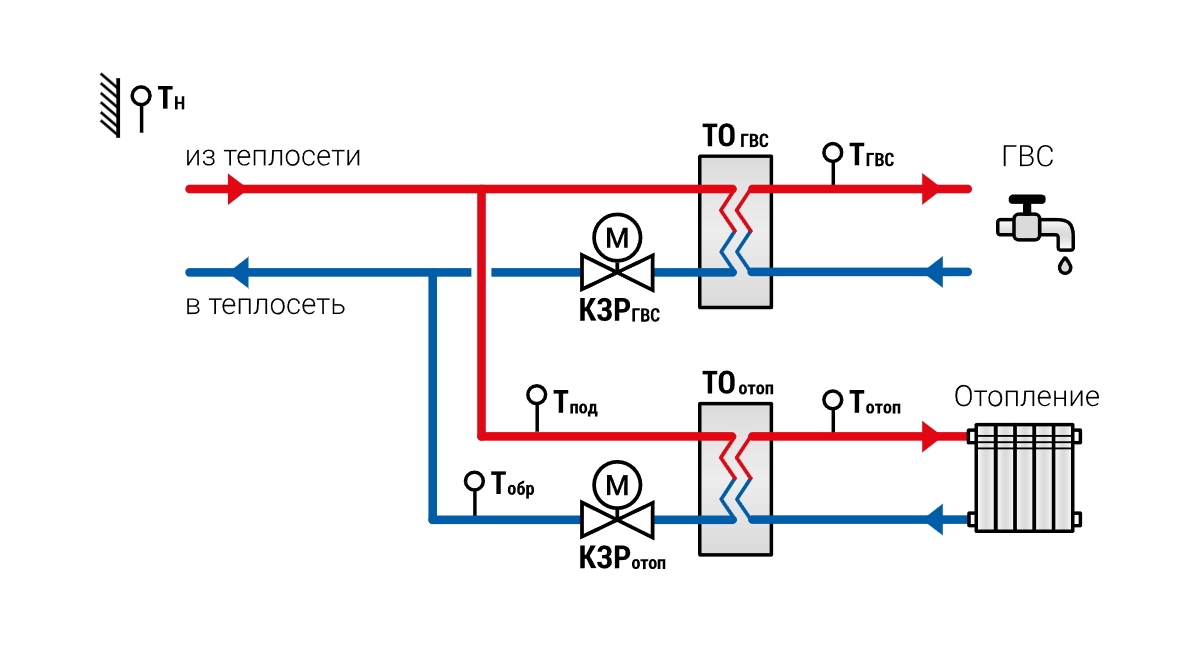

Схемы применения

Тн – датчик температуры наружного воздуха Тпод – датчик температуры подающего трубопровода теплосети Тобр – датчик температуры обратного трубопровода теплосети Тгвс – датчик температуры контура ГВС

Тотоп – датчик температуры контура отопления КЗР отоп – клапан запорно-регулирующий контура отопления КЗР гвс – клапан запорно-регулирующий контура ГВС ТО ГВС отоп – теплообменник контура ГВС и отопления

Модификации

Функциональные возможности

Регулирование температуры в контурах отопления и горячего водоснабжения

ТРМ32 осуществляет поддержание температуры теплоносителя в контуре отопления и контуре ГВС. Регулирование температуры осуществляют два ПИД-регулятора. Первый ПИД-регулятор управляет КЗР отопления для поддержания температуры в контуре и защиты от превышения температуры обратного теплоносителя, за управление КЗР и регулирование температуры в контуре ГВС отвечает второй ПИД-регулятор.

Регулирование температуры в контуре отопления

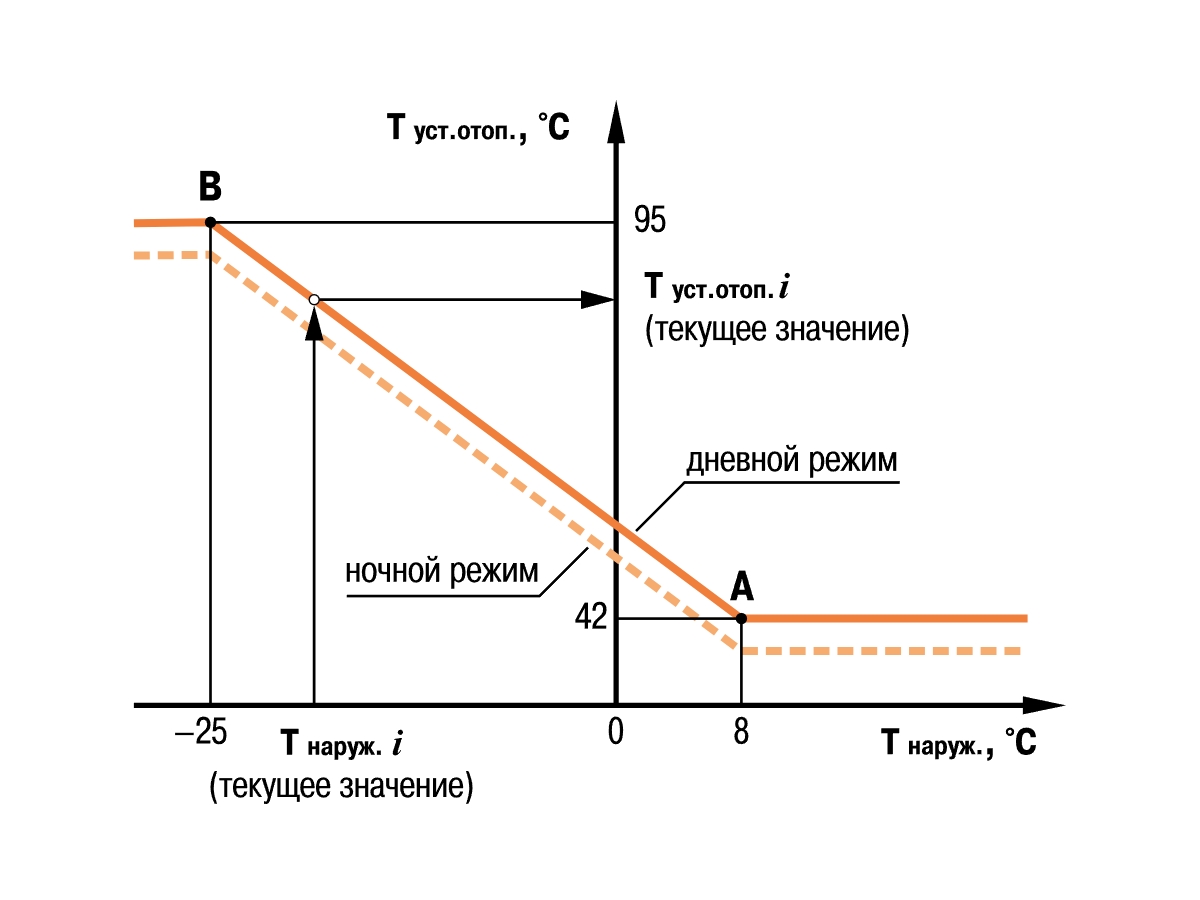

Регулирование температуры в контуре отопления осуществляется по заданному пользователем отопительному графику. ТРМ32 по графику производит расчет текущей уставки в контуре. График отопления может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.Поддержание температуры в контуре отопления и защита от превышения температуры обратного теплоносителя осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

Регулирование температуры в контуре горячего водоснабжения (ГВС)

Регулирование температуры в контуре ГВС выполняется по заданной пользователем уставке. С помощью управляющих воздействий на КЗР: «открыть» или «закрыть» – прибор изменяет положение клапана, поддерживая температуру в контуре по ПИД-закону.

Контроль температуры обратной воды, возвращаемой в теплосеть

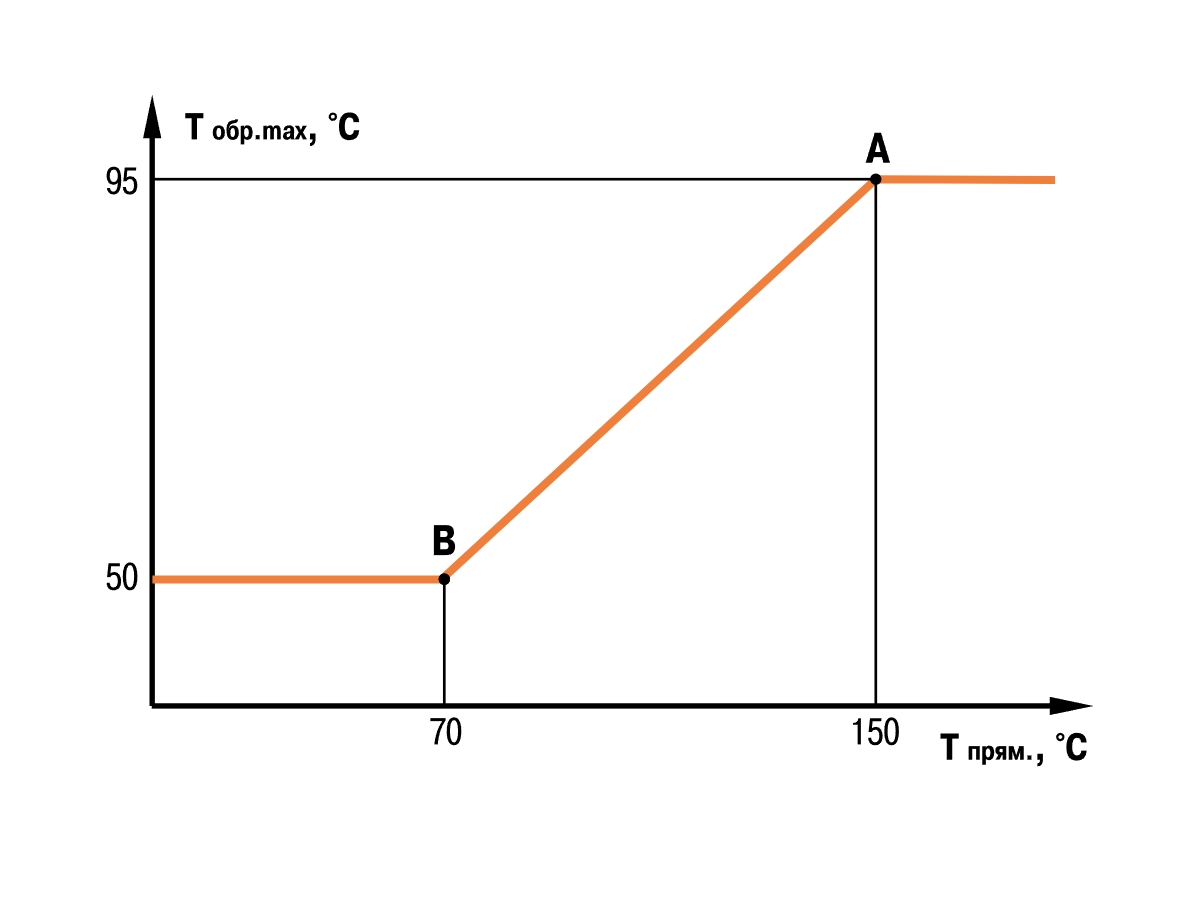

Контроль температуры обратного теплоносителя в теплосети осуществляется по заданному пользователем графику. По графику рассчитывается максимально допустимое значение температуры (Тобр.max), превышение которого приводит к переводу прибора из режима поддержания температуры в контуре отопления в режим защиты от превышения температуры в обратном трубопроводе. Возвращение к режиму регулирования температуры контура отопления произойдет после снижения температуры обратного теплоносителя ниже (Тобр.max – Δ). Значение Δ задается пользователем. График может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.Поддержание температуры в контуре отопления и защита от превышения температуры в обратном трубопроводе осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

Режимы экономии «День-Ночь»

ТРМ32 оснащен функцией экономии, которая ориентирует прибор на работу по оптимальной уставке в зависимости от времени суток. При переходе в режим «Ночь» отопительный график сдвигается на величину, указанную пользователем в настройках. Это позволяет работать прибору в ночное время на пониженной уставке и возвращаться к стандартному значению уставки в дневное время. Перевод прибора в режим экономии происходит при замыкании внешних контактов «День-Ночь». Переключать режим можно любым исполнительным устройством с «сухим» контактом, например, тумблер, переключатель или таймер.

Диспетчеризация

Бесплатный облачный сервис OwenCloud позволяет следить за работой ТРМ32 на ИТП и ЦТП из любой точки мира, а также получать уведомления о нештатных ситуациях на телефон или почту. OwenCloud доступен как в браузере, так и в приложении на Android и iOS. А открытая карта регистров дает возможность включить прибор в удаленные системы диспетчеризации ИТП и ЦТП (SCADA – системы, OPC и т.д.) или организовать связь с панелью оператора или с СПК и ПЛК.

Подключение ОВЕН ТРМ32 к OwenCloud, OPC и SCADA

Элементы управления

Верхний 4-х разрядный цифровой индикатор	В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж. (Тпрям.), Тобр., Тотоп.или Тгвс.В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра.
Нижний 4-х разрядный цифровой индикатор	В режиме РАБОТА отображает информационную заставку режима (Р—0 ... Р—2), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тотоп. или Тгвс.В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра.
Светодиоды «Тoнаруж.», «Тoобр.», «Тoотоп.», «Тoгвс»	Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков.
Светодиоды «+», «–» отоп. и «+», «–» гвс	Cигнализируют о формировании сигналов управления запорно-регулирующими клапанами систем отопления и ГВС.

Функции кнопок

	Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ.
	Кнопка предназначена для записи установленных значений программируемых параметров в память прибора.
	Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА.
	Кнопки позволяют в режиме РАБОТА переключать каналы индикации.
	4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение.

Схемы подключения

Часто задаваемые вопросы

1. Представлена ли возможность изменения уставок температуры удаленно?

Да, данная возможность существует. Полная информация по обмену и перечень параметров приведены в руководстве по эксплуатации на прибор (приложение Е2 Команды протокола Modbus, таблица Е5)

2. Через какие программы можно вывести данные на ПК?

Для вывода данных на ПК подойдет любая SCADA-система, ОРС-сервер или облачный сервис OwenCloud. Подключение приборов к Owen OPC-сервер осуществляется через преобразователь интерфейсов АС4-М, к Owen Cloud с помощью серии шлюзов Пх210 с передачей данных по Ethernet, Wi-Fi или GPRS.

3. Не удается с панели прибора записать значения параметров, в чем может быть проблема?

Для записи значений параметров следует установить перемычку между контактами 28-29 прибора в корпусе Щ4 и контактами 13-14 прибора в корпусе Щ7. В противном случае запись будет невозможна.

4. Как можно реализовать занижение уставки в ночное время?

Переход в ночной режим осуществляется замыканием контактов День/Ночь, для включения режима в нужные часы удобно использовать таймер реального времени УТ1.

5. Возможно ли подключение к прибору клапана с управляющим сигналом 4…20 мА?

Нет, только клапаны с дискретным приводом.

6. Есть ли для ТРМ32 конфигуратор?

Нет, конфигуратор для данного прибора не представлен.

7. Можно ли отключить контур ГВС и использовать только отопление?

Да, для этого необходимо подключить сопротивление и перемычку на вход Тгвс.

8. На приборе отображаются некорректные значения с датчиков, почему?

Проверьте тип датчика в параметре Р-01. Если тип датчика выбран, верно, необходимо проверить исправность датчика, для этого замерьте выходное сопротивление датчика и сверьте с гостом для НСХ.

9. Можно ли докупить интерфейсную плату для ТРМ32, если приобрели прибор без RS-485?

Такой возможности нет.
