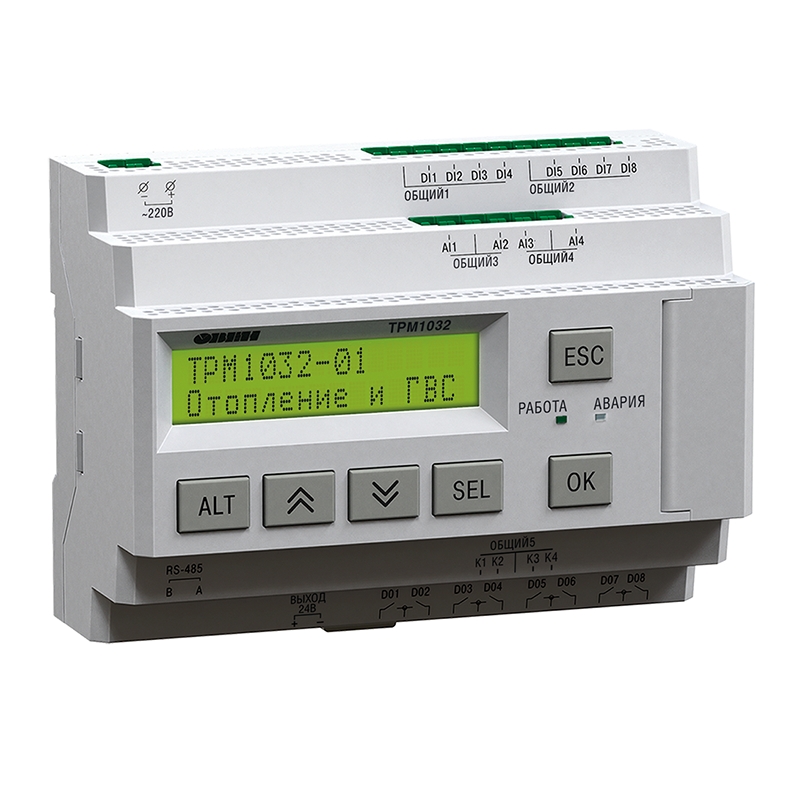

ОВЕН ТРМ1032 — регулятор для отопления и ГВС с транзисторными ключами

•
•
•
•
•
•
•
•
•
•
•
•

ТРМ1032 - контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление системы, управляя контуром подпитки.

Преимущества

	Универсальность ТРМ1032 - специализированный контроллер с готовым алгоритмом, подходит для применения в схемах ИТП и ЦТП.
	Простота ТРМ1032 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа.
	Безопасность ТРМ1032 своевременно предупреждает диспетчера о неполадках в работе системы.
	Погодозависимость Для поддержания комфортного микроклимата в помещениях ТРМ1032 использует погодозависимое регулирование температуры отопительных контуров.
	Экономичность Режимы экономии ориентируют прибор на работу по оптимальной уставке в дневное или ночное время.
	Диспетчеризация Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1032 в систему удаленной диспетчеризации (SCADA, OPC).

×Содержимое модального окна...

Функциональные возможности

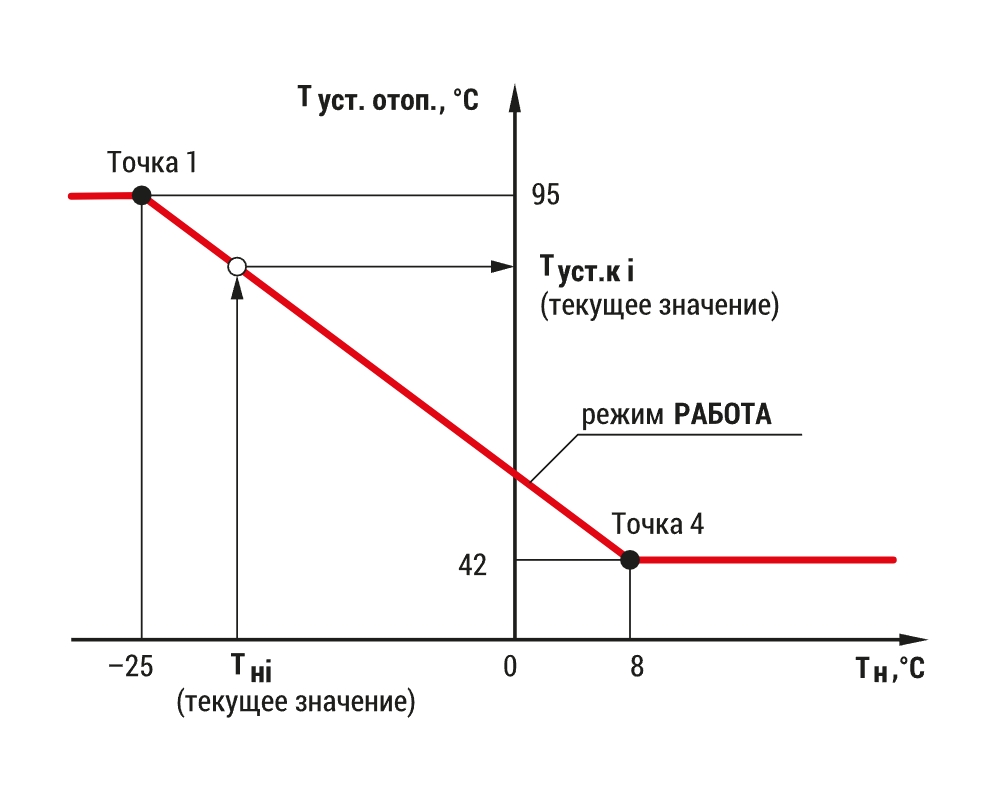

График уставкиУставку отопительных контуров ТРМ1032 регулирует по графику, что позволяет поддерживать комфортную температуру в помещениях при изменении температуры наружного воздуха. В случае аварии уличного датчика ТРМ1032 заменит уставку отопления среднесуточной уличной температурой и продолжит регулирование.Насосы циркуляцииТРМ1032 управляет двумя насосными группами, каждая из которых состоит из двух насосов, обеспечивающих циркуляцию воды. Работоспособность насосов контролируется по реле перепада давления. Для увеличения срока службы насосов предусмотрено выравнивание наработки между ними за счет поочередного включения.

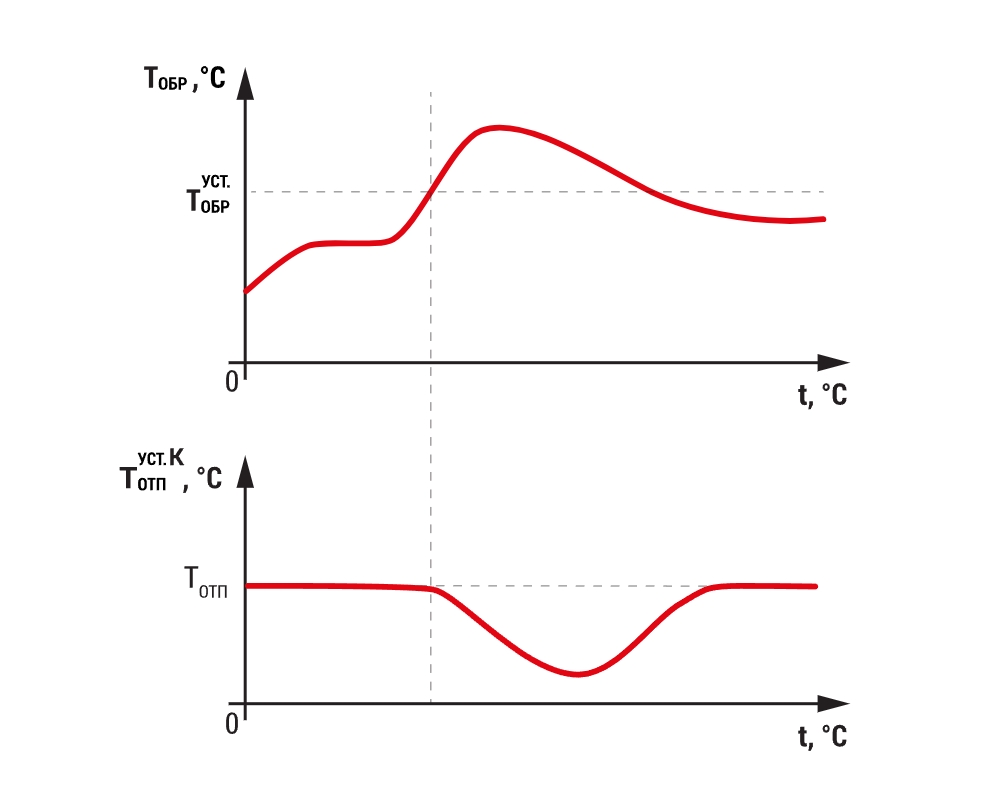

ПодпиткаДля поддержания давления в системе ТРМ1032 управляет двумя подпиточными насосами и клапаном подпитки. Работа подпитки осуществляется по дискретному датчику давления. Также в ТРМ1032 реализована функция контроля протечки в контуре отопления.Защита от превышения ТобрТРМ1032 регулирует температуру обратного теплоносителя в соответствии с графиком, указанном в настройках прибора. Поддержание температуры обратной сетевой воды позволяет избежать штрафов от теплоснабжающей организации.

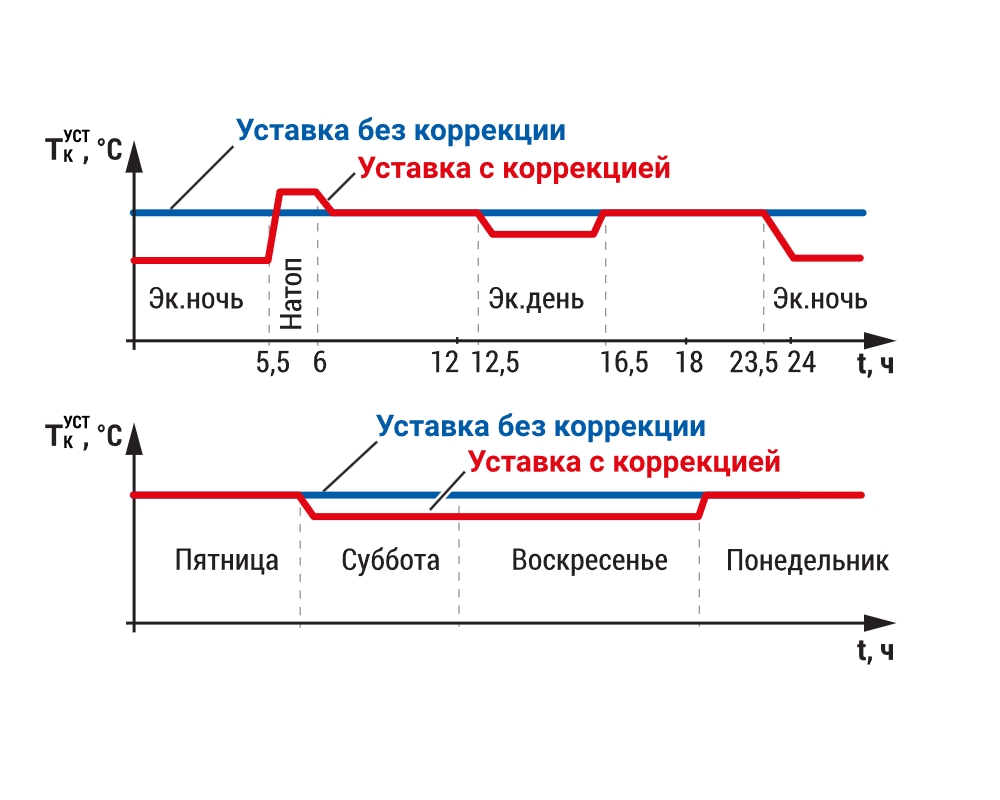

ЭкономияТРМ1032 обеспечивает снижение расхода энергии в дневное и ночное время, а также в выходные дни. Кроме того по окончанию ночного периода ТРМ1032 активирует режим натоп для быстрого прогрева помещений.

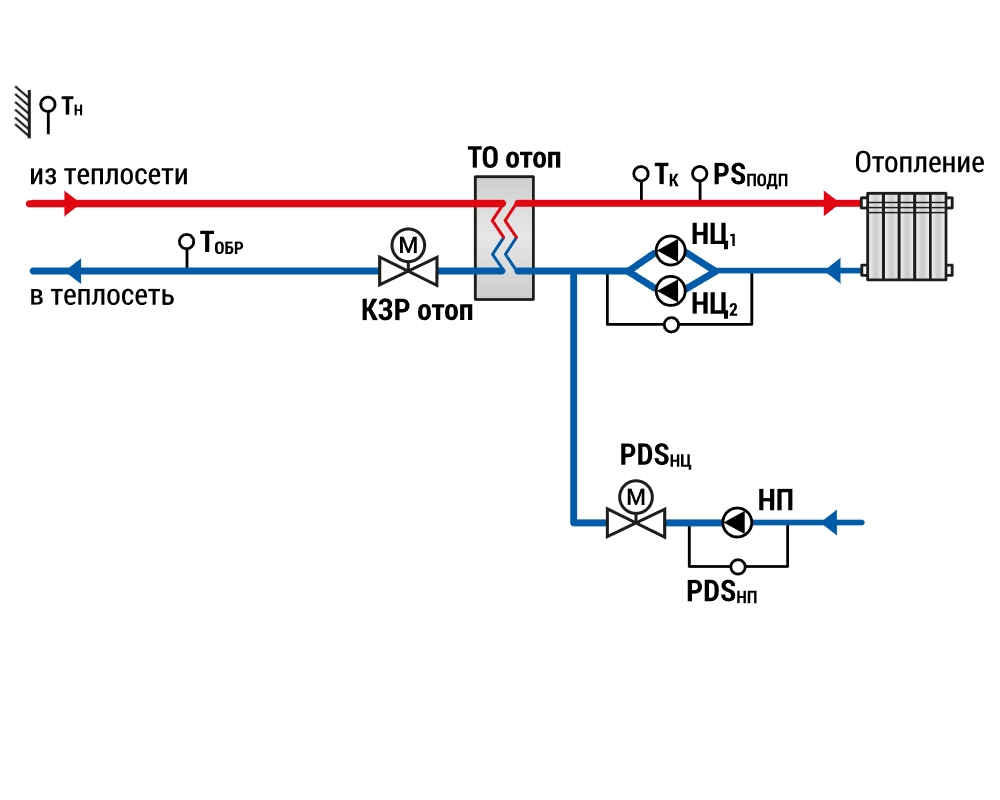

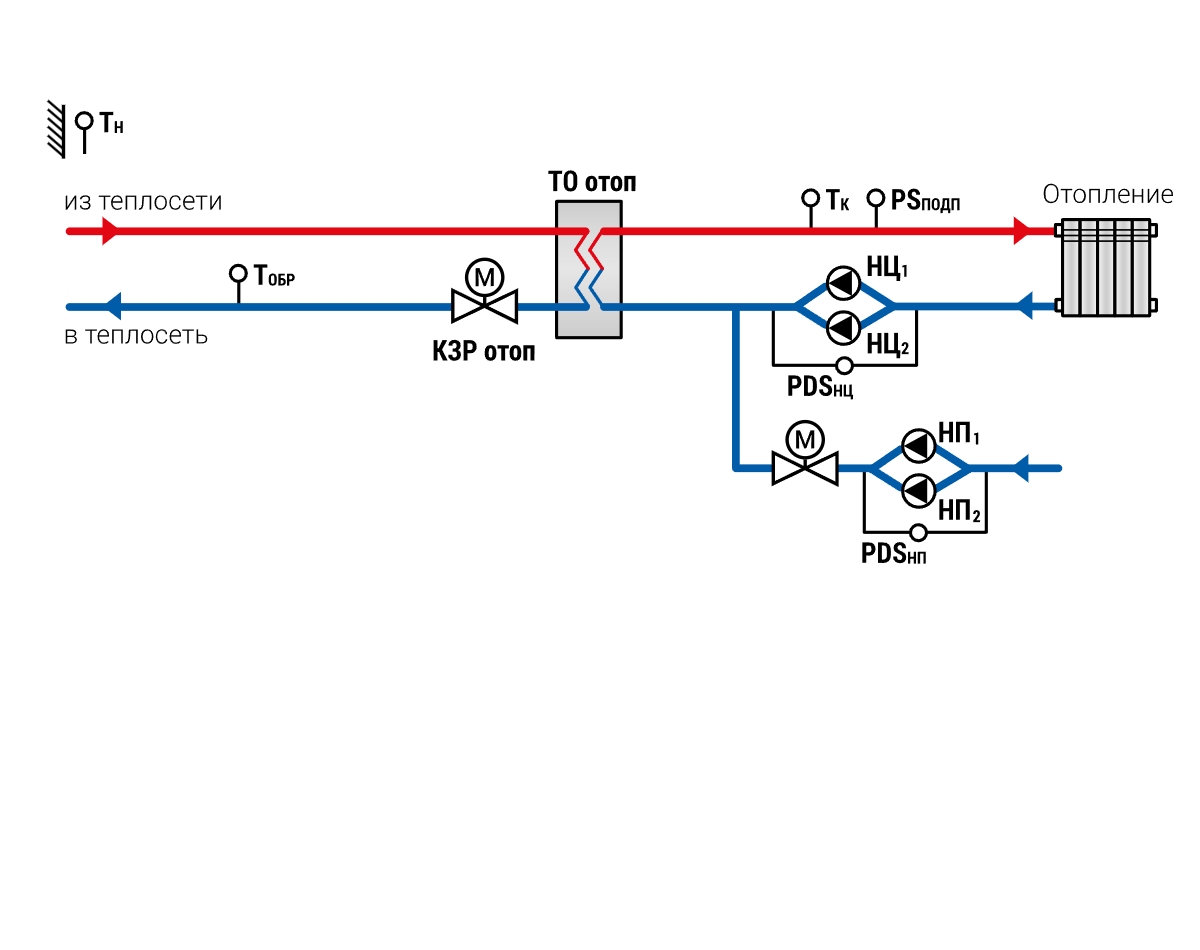

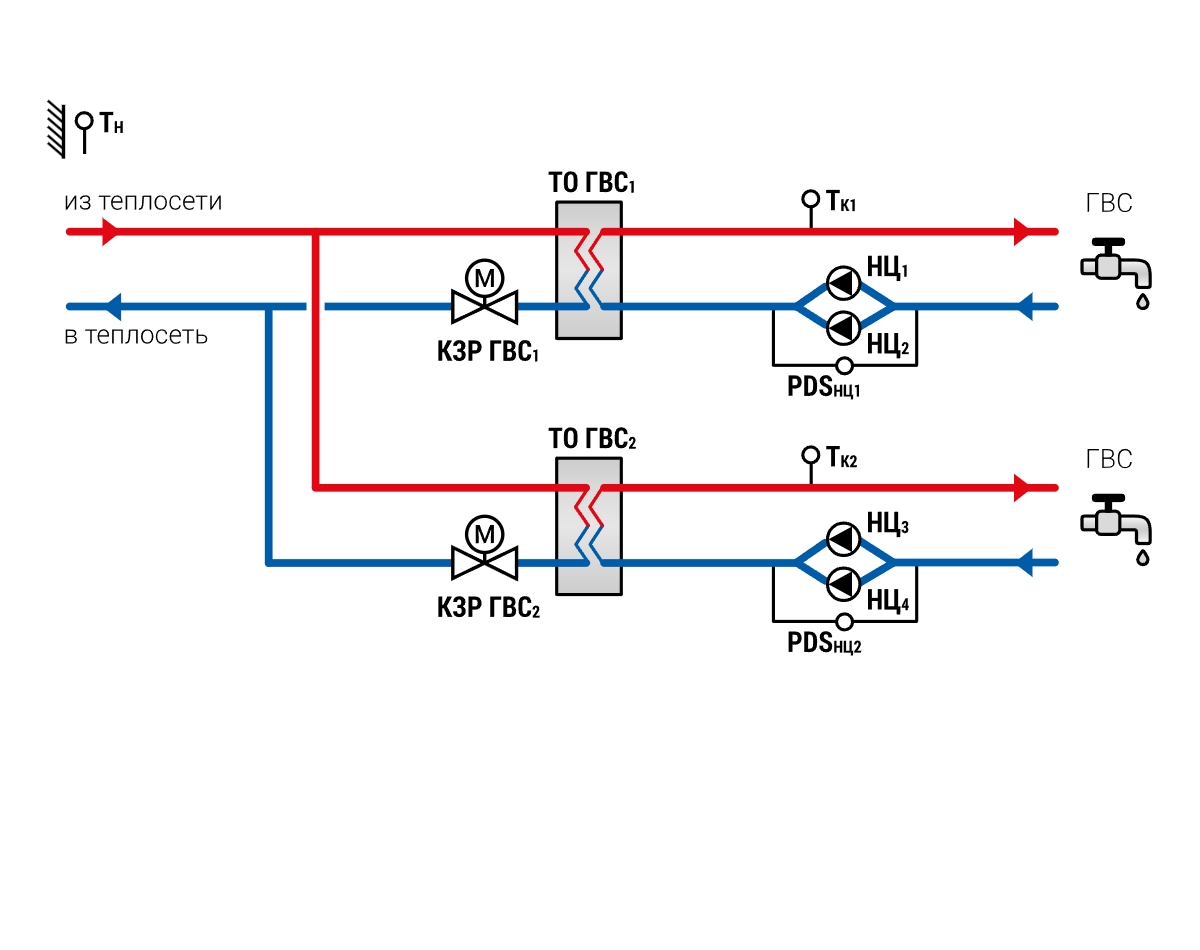

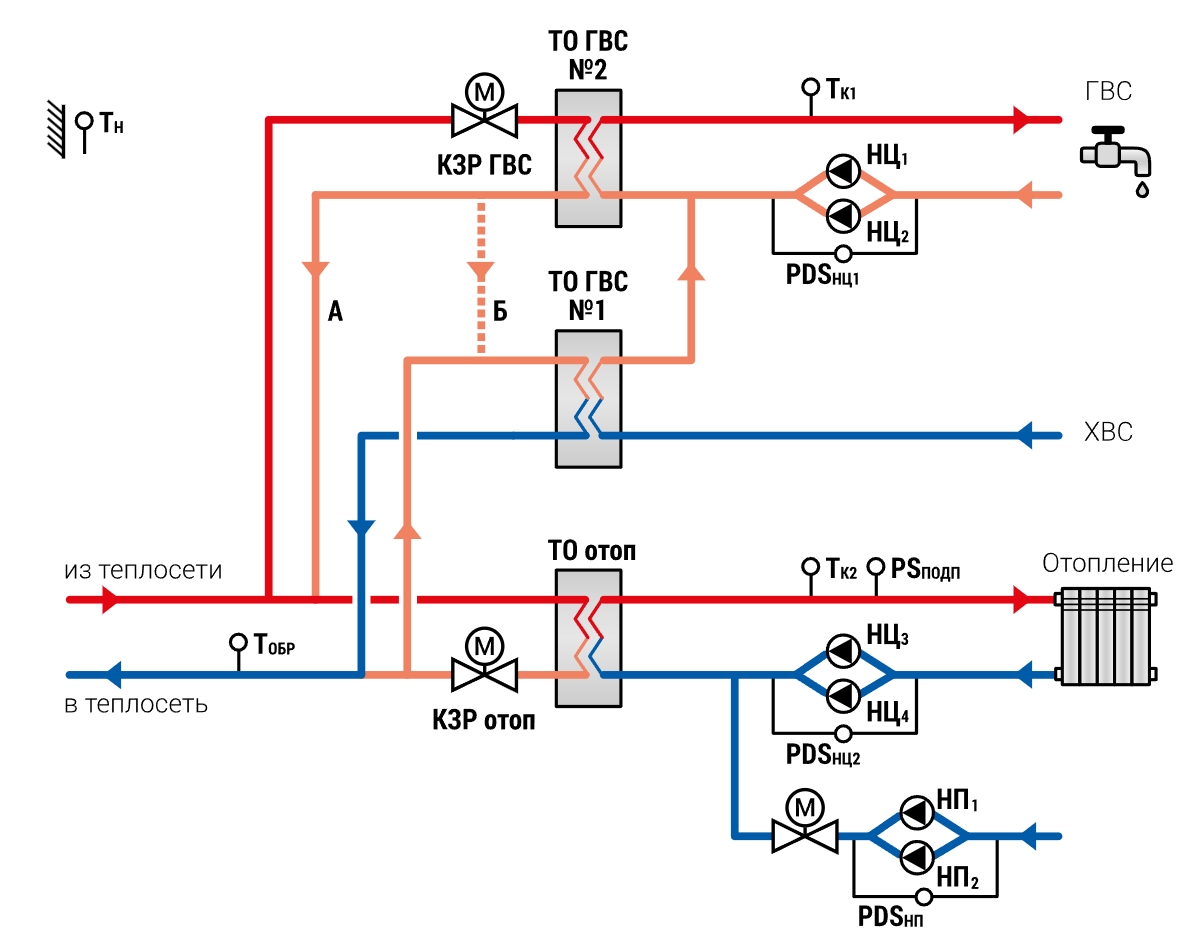

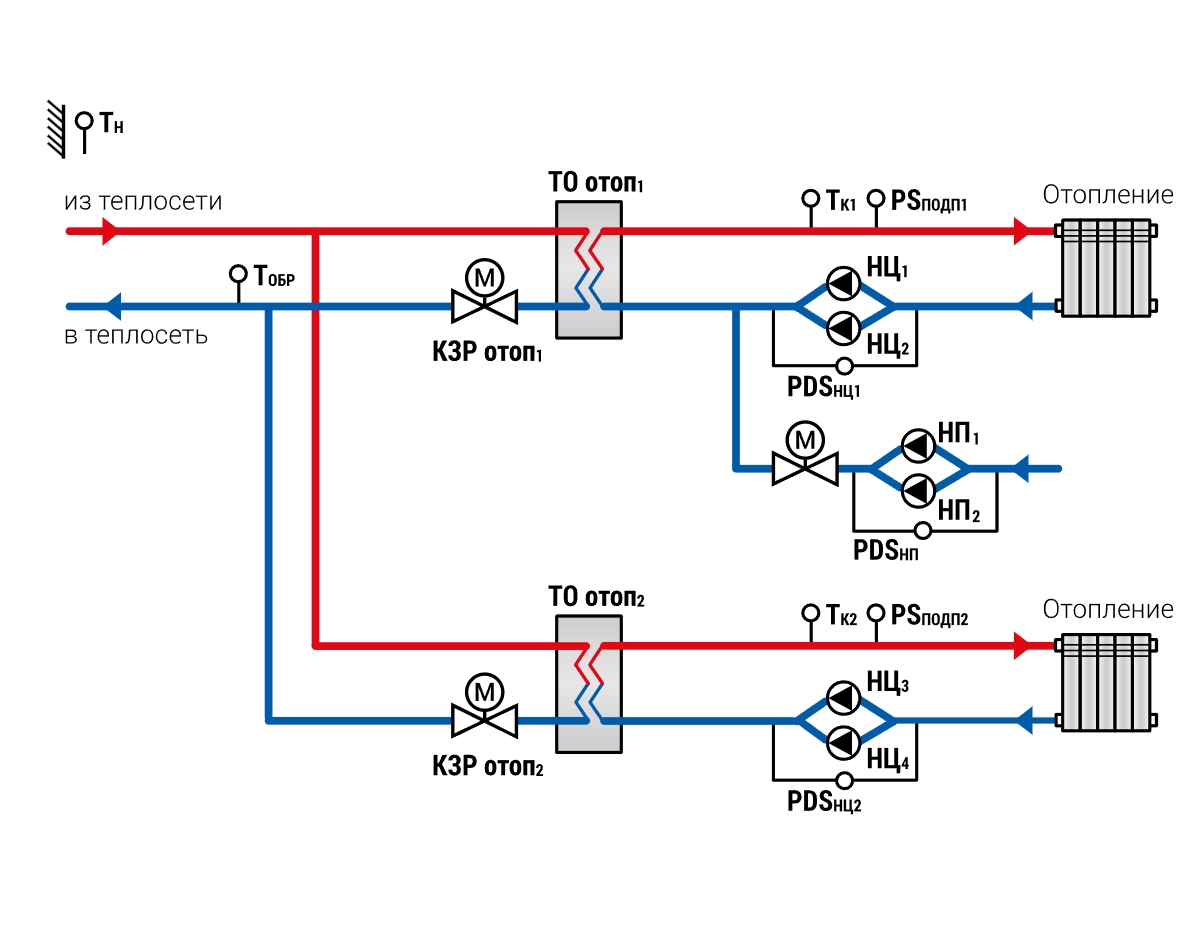

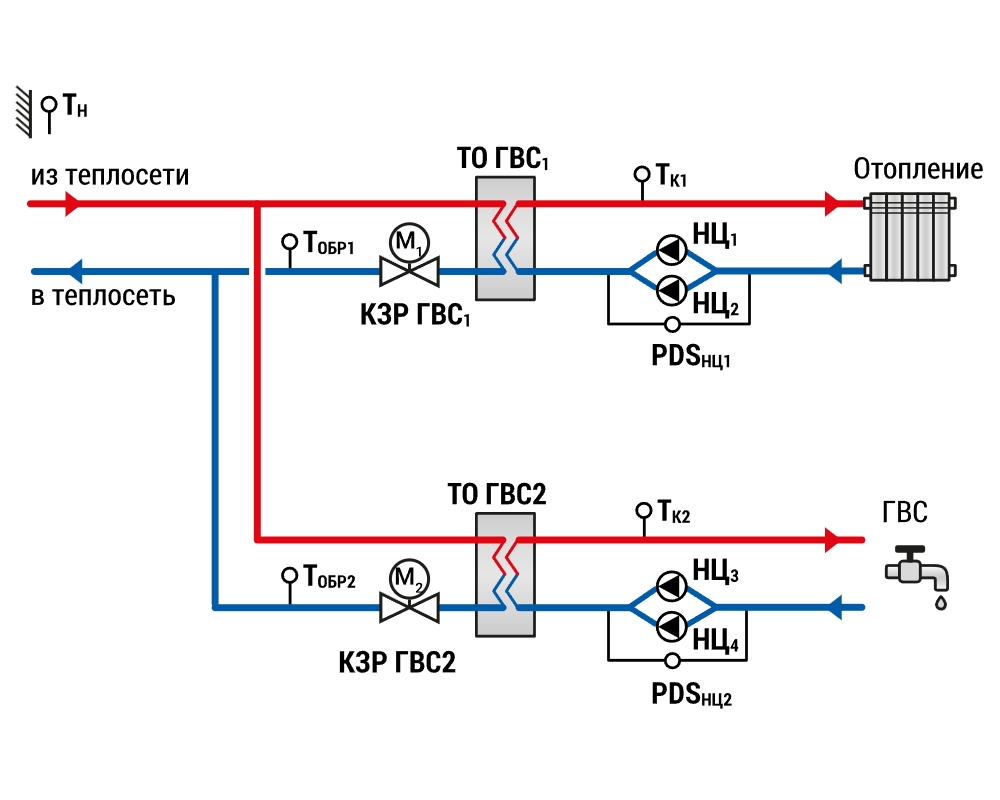

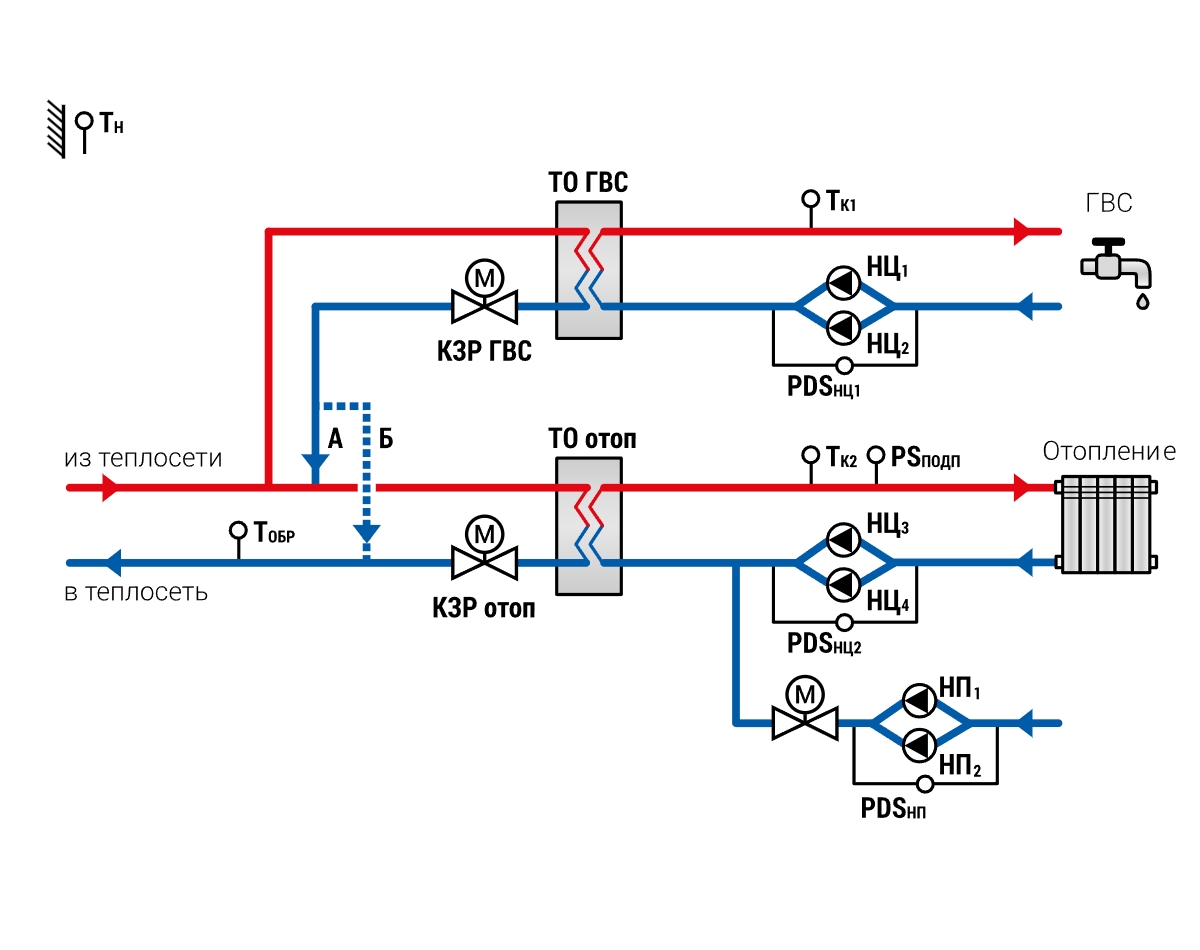

Типовые схемы

Условные обозначения

Тн – датчик температуры наружного воздуха Тобр – датчик температуры обратного теплоносителя Тк – датчик температуры в контуре

PDSнц - реле перепада давления на циркуляционных насосахPDSнп - реле перепада давления на подпиточном насосеPSподп - реле давления (прессостат) для работы подпитки

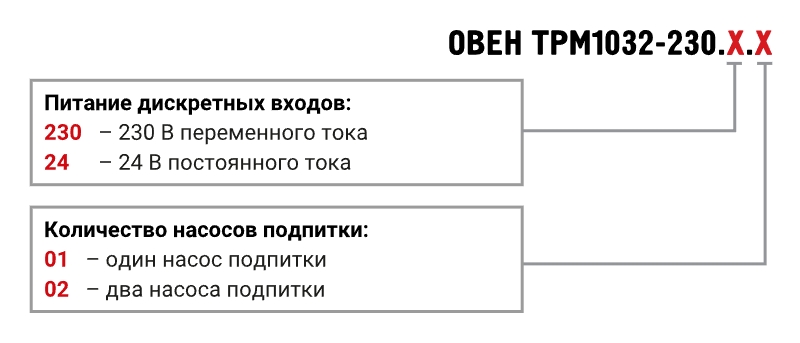

Модификации

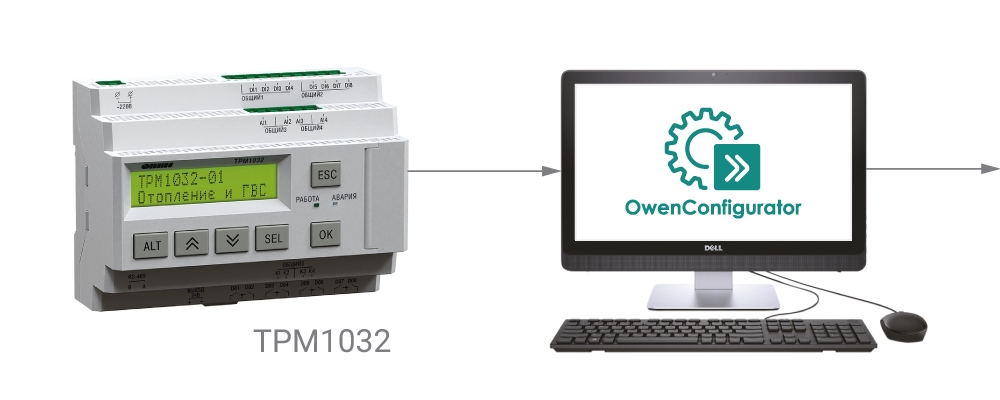

Конфигурирование с ПК

Контроллер ТРМ1032 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».

Диспетчеризация

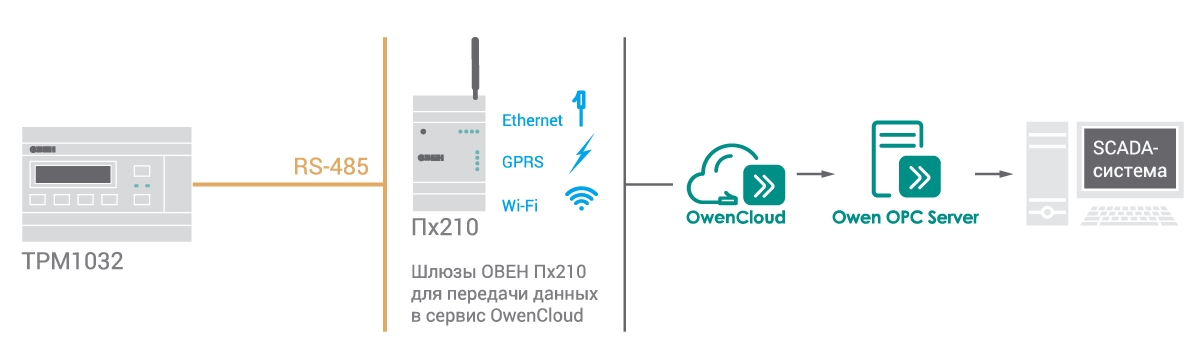

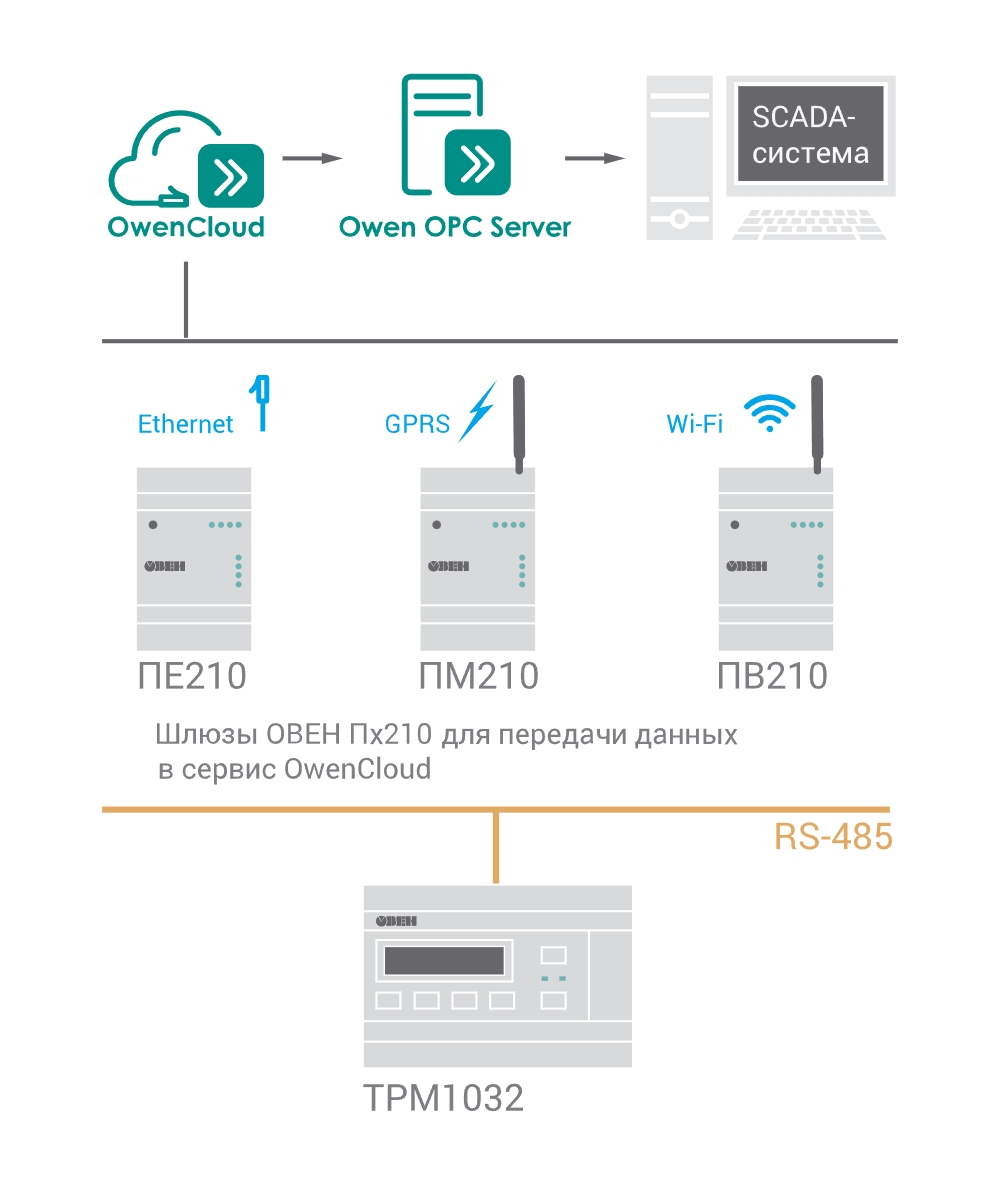

Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для ТРМ1032.

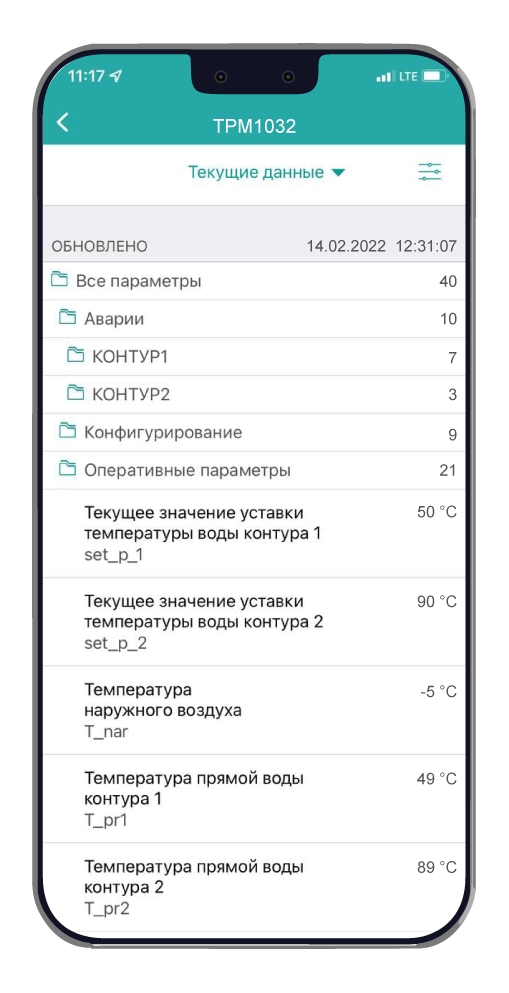

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

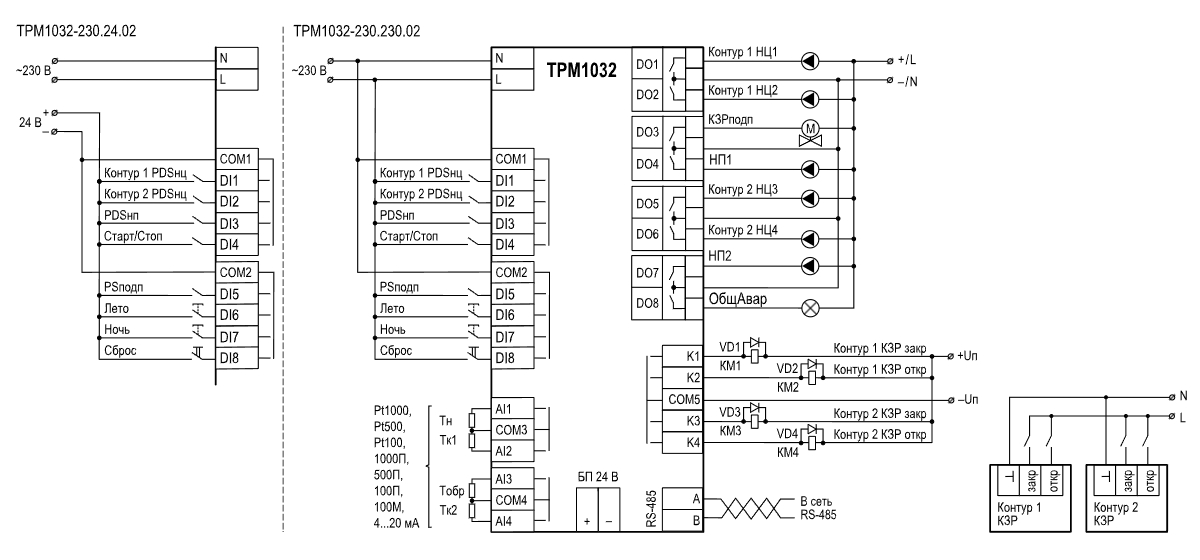

Электрические схемы подключения

Условные обозначения ТРМ1032-01

К1 PDS - реле перепада давления на циркуляционных насосах контура 1К2 PDS - реле перепада давления на циркуляционных насосах контура 2PDSнп - реле перепада давления на подпиточном насосеСтарт/Стоп - внешняя кнопка Старт/СтопPSподп - реле давления (прессостат) контура для работы подпиткиЛето - внешняя кнопка переключения в режим “Лето”Ночь - внешняя кнопка переключения в режим “Ночь”Сброс - внешняя кнопка сброса аварийТн - датчик температуры наружного воздухаТк1 - датчик температуры теплоносителя в контуре 1

Тобр - датчик температуры обратного теплоносителяТк2 - датчик температуры теплоносителя в контуре 2Контур 1 НЦ1 - включить первый циркуляционный насос контура 1Контур 1 НЦ2 - включить второй циркуляционный насос контура 1КЗРподп - открыть клапан подпиткиНП - включить насос подпиткиКонтур 2 НЦ3 - включить первый циркуляционный насос контура 2Контур 2 НЦ4 - включить второй циркуляционный насос контура 2Авар К1 - включить лампу “Авария контур 1”Авар К2 - включить лампу “Авария контур 1”

Условные обозначения ТРМ1032-02

К1 PDS - реле перепада давления на циркуляционных насосах контура 1К2 PDS - реле перепада давления на циркуляционных насосах контура 2PDSнп - реле перепада давления на подпиточном насосеСтарт/Стоп - внешняя кнопка Старт/СтопPSподп - реле давления (прессостат) контура для работы подпиткиЛето - внешняя кнопка переключения в режим “Лето”Ночь - внешняя кнопка переключения в режим “Ночь”Сброс - внешняя кнопка сброса аварийТн - датчик температуры наружного воздухаТк1 - датчик температуры теплоносителя в контуре 1

Тобр - датчик температуры обратного теплоносителяТк2 - датчик температуры теплоносителя в контуре 2Контур 1 НЦ1 - включить первый циркуляционный насос контура 1Контур 1 НЦ2 - включить второй циркуляционный насос контура 1КЗРподп - открыть клапан подпиткиНП1 - включить первый насос подпиткиНП2 - включить второй насос подпиткиКонтур 2 НЦ3 - включить первый циркуляционный насос контура 2Контур 2 НЦ4 - включить второй циркуляционный насос контура 2ОбщАвар - включить лампу “Общая авария”

FAQ

1. Какие клапаны можно подключать к ТРМ1032?

Клапаны только с дискретным управлением, подключаются с помощью промежуточных реле. Выходы у прибора - транзисторные, рассчитаны на 60В постоянного тока, поэтому промежуточное реле должно быть с напряжением питания катушки 24В постоянного тока.

2. Обязательно ли наличие датчиков перепада давления на насосах?

Можно обмануть прибор и установить перемычки на входы DI1, DI2 (DI1 – для насосов 1-го контура, DI2 – для насосов 2-го контура). Но мы так делать не рекомендуем.

3. Как отключить контроль обратной воды?

Коэффициент влияния параметр «Квл» (Меню-Настройки-Контур1/2-График Тобр) задать равным 0.

4. Можно ли подключиться к конфигуратору по RS-485?

Нет, только с помощью кабеля miniUSB.

Документация и ПО

Документация
webРуководство по эксплуатации ТРМ1032-01		pdf	10.95 MB
webРуководство о эксплуатации ТРМ1032-02		pdf	11.33 MB
Руководство по эксплуатации (краткое) ТРМ1032-01		pdf	4.37 MB
Руководство по эксплуатации (краткое) ТРМ1032-02		pdf	4.38 MB
Сертификаты
Декларация о соответствии на ТРМ1032		zip	309.81 kB
ПО
Owen Configurator	v1.28.144	zip	135.23 MB

Технические характеристики

Наименование	Значение
	ТРМ1032–230.24.01ТРМ1032–230.24.02	ТРМ1032–230.230.01ТРМ1032–230.230.02
Питание
Диапазон напряжения питания	94...264 В переменного тока
Номинальное напряжение питания	120/230 В при 47...63 Гц
Гальваническая развязка	Есть
Электрическая прочность изоляции между входом питания и другими цепями	2830 В
Потребляемая мощность, не более	17 ВА
Встроенный источник питания	Есть
Выходное напряжение встроенного источника питания постоянного тока	(24 ± 3) В
Ток нагрузки встроенного источника питания, не более	100 мА
Электрическая прочность изоляции между выходом питания и другими цепями	1780 В
Дискретные входы
Количество входов	8
Напряжение «логической единицы»	15...30 В постоянного тока	159...264 В переменного тока
Ток «логической единицы»	5 мА (при 30 В)	0,75...1,5 мА
Напряжение «логического нуля»	–3...+5 В	0...40 В
Подключаемые входные устройства	Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8, «общий минус»)
Электрическая прочность изоляции:
- между группами входов	1780 В
- между другими цепями	2830 В
Аналоговые входы
Количество входов	4
Тип измеряемых сигналов	датчики РТ100, РТ1000, 100М, 4…20 мА, РТ500, 500П, 100П
Время опроса входов	10 мс
Предел допускаемой основной приведенной погрешности при измерении	± 1 %
Дискретные выходы
Количество выходных устройств, тип	8 электромагнитных реле (нормально-разомкнутые)
Коммутирующее напряжение в нагрузке:
- для цепи постоянного тока, не более	30 В (резистивная нагрузка)
- для цепи переменного тока, не более	250 В (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cos φ > 0,953 А при напряжении не более 30 В постоянного тока
Гальваническая развязка	Групповая по 2 реле (1–2, 3–4, 5–6, 7–8)
Электрическая прочность изоляции:
- между другими цепями	2830 В
- между группами выходов	1780 В
Транзисторные выходы
Количество выходных устройств, тип	4 оптопары транзисторные n-p-n-типа
Напряжение коммутации, не более	60 В постоянного тока, питание внешнее
Ток коммутации, не более	200 мА
Гальваническая развязка	Есть
Электрическая прочность изоляции	2830 В
Интерфейс обмена данными
Тип интерфейса	RS-485
Протокол обмена данными	Modbus RTU, Modbus ASCII
Режим работы интерфейса	Slave
Скорость обмена данными	9600, 14400, 19200, 38400, 57600, 115200 бод
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2 × 16 символов
Индикаторы	2 светодиодных индикатора (красный и зеленый)
Кнопки	6 шт.
Корпус
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень защиты корпуса по ГОСТ 14254– 2015	IP20
Масса прибора, не более	0,6 кг
Средний срок службы	8 лет

Условия эксплуатации

Прибор следует эксплуатировать в следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• температура окружающего воздуха от -20 до +55 °С;
• верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
• атмосферное давление от 84 до 106 кПа.

По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931– 2008 и категории УХЛ4 по ГОСТ 15150–69.По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.По уровню излучения радиопомех (помехоэмессии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

• для переменного тока в соответствии с требованиями ГОСТ 30804.4.11–2013 (степень жесткости PS2);
• для постоянного тока в соответствии с требованиями ГОСТ Р 51841– 2001 (МЭК 61131–2–2003, степень жесткости PS1) – длительность прерывания напряжения питания до 10 мс включительно, длительность интервала от 1 секунды и более.

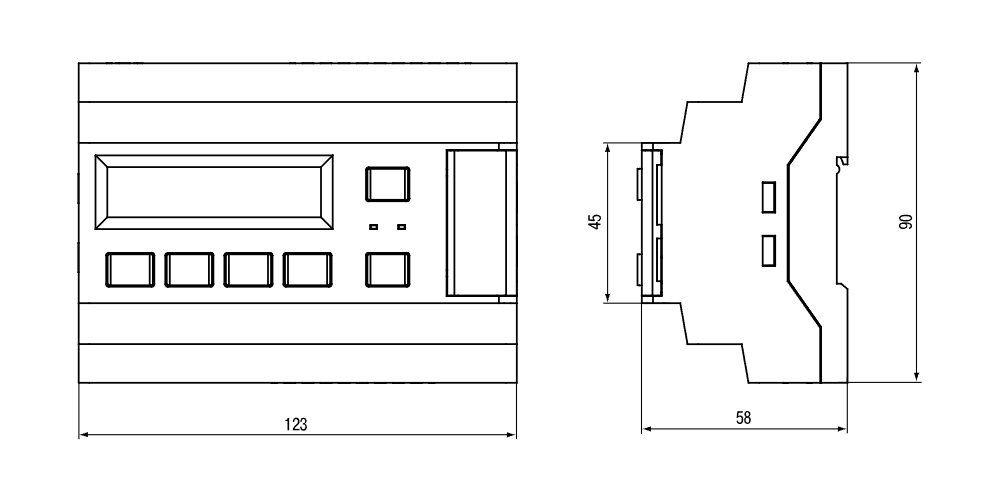

Габаритные размеры
