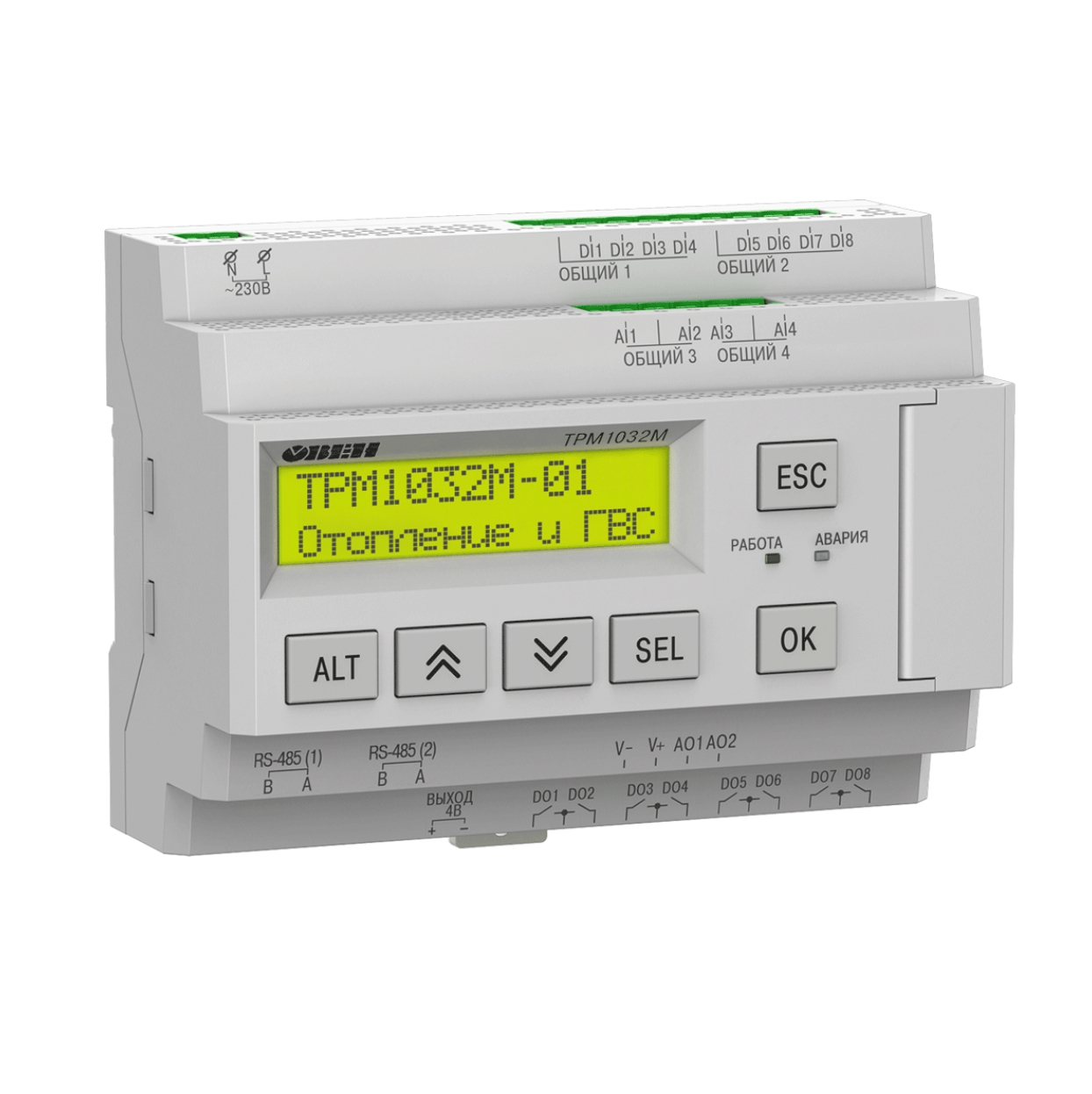

ОВЕН ТРМ232М — Контроллер для отопления и ГВС

•
•
•
•
•
•
•
•
•

ТРМ1032М – контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры.

Преимущества

	Универсальность ТРМ1032М – специализированный контроллер с готовыми алгоритмами для поддержания температуры в системах отопления и ГВС. Подходит для применения в ИТП, котельных и ЦТП.
	Простота Благодаря встроенному алгоритму, готовой документации, русскоязычному меню, интуитивно понятному интерфейсу и возможности настройки через ПК, прибор вводится в эксплуатацию в течении часа.
	Безопасность ТРМ1032М своевременно предупреждает оператора о неполадках в работе системы и в критической ситуации останавливает управление исполнительными механизмами.
	Погодозависимость Для поддержания комфортного микроклимата в помещениях ТРМ1032М использует погодозависимое регулирование температуры отопительных контуров.
	Экономичность В режимах экономии прибор ориентируется на работу по оптимальной уставке в дневное или ночное время, а также в выходные дни, снижая расходы на тепловую энергию в периоды низкого водоразбора.
	Диспетчеризация Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1032М в систему удаленной диспетчеризации OwenCloud, SCADA, OPC и др. Или для визуализации на панели оператора.

×Содержимое модального окна...

Функциональные возможности

• График уставки
• Защита обратки
• Тип систем
• Циркуляция
• Экономия
• Подпитка

График уставки

Для регулирования отопительных контуров ТРМ1032М осуществляет вычисление уставки по заданному пользователем отопительному графику. Это позволяет поддерживать комфортную температуру в помещениях при изменении температуры наружного воздуха, соблюдая баланс между поступающим и уходящим теплом. В случае обрыва или поломки уличного датчика контроллер вычислит уставку отопления, исходя из среднесуточной уличной температуры, и продолжит регулирование. График уставки можно отключить и регулировать температуру в контуре по фиксированному значению.

Защита обратки

ТРМ1032М регулирует температуру обратного теплоносителя в соответствии с графиком, заданным пользователем в настройках прибора. Поддержание температуры обратной сетевой воды позволяет избежать штрафных санкций от теплоснабжающей организации.

Тип систем

ТРМ1032М поддерживает управление независимыми системами теплоснабжения через теплообменник (алгоритмы 11 и 01) и зависимыми системами через гидрострелку (алгоритмы 12 и 02). Благодаря возможности включения контроллеров в распределенную сеть управления, объединив их между собой по RS-485, достигается возможность регулирования до 10 независимых контуров и до 15 зависимых."

Циркуляция

ТРМ1032М управляет двумя насосными циркуляционными группами, каждая из которых состоит из двух насосов, обеспечивающих циркуляцию воды в контуре. Работоспособность насосов контролируется по реле перепада давления. Прибор оснащен контролем запуска и останова насосов по защитным входам с НЗ контактом. Для увеличения срока службы насосов предусмотрено выравнивание наработки между ними за счет поочередного включения, а также функция аварийного ввода резерва."

Экономия

Контроллер ТРМ1032М позволяет снизить расход энергии в дневное и ночное время, а также в выходные дни. Кроме того, для избежания провалов температуры в период большого утреннего водоразбора по окончанию ночного периода ТРМ1032М активирует режим работы на повышенной уставке для быстрого прогрева контура. Временные промежутки дня и ночи пользователь устанавливает самостоятельно.

Подпитка

Для поддержания давления в системе отопления ТРМ1032М управляет двумя подпиточными насосами и клапаном подпитки. Работа подпитки осуществляется по дискретному или аналоговому датчику давления. Также в ТРМ1032М реализована функция контроля протечки в контуре отопления по времени работы подпитки или по датчику LS. Контроль работы насосов осуществляется по защитным входам с НЗ контактами.* Работа Подпитки доступна только в контроллерах модификации ТРМ1032М-Х1

Конфигуратор схем тепловых пунктов

Тип контуровНезависимыеЗависимыеКоличество контуров отопленияНет12345678910Количество контуров ГВСНет12345678910Подпитка в контуре отопленияНет12345678910Тип датчика для подпиткиДискретный (прессостат)Аналоговый (4..20 мА)Сигнал управления приводом КЗРРеле, больше-меньшеТранзистор, больше-меньшеНапряжение, 0..10ВТок, 4..20мАКоличество насосов циркуляции12Индивидуальный контроль обраткиДаНетКонтроль давления в контурахДаНетКонтроль температуры подачи коллектораДаНет

ТРМ1032М-01.10.Р	- 1 шт	- 31 680 руб.
В корзину	Итого:	31 680 руб.

Скачать спецификацию* - датчик давления для регулирования подпитки приобретается отдельно12

Типовые схемы применения

Независимые схемы контроллера для отопления

Зависимые схемы контроллера для отопления

Многоконтурные схемы контроллера для отопления

* Объем выполняемых контроллером задач управления определяется его комбинациями настроек. В разделе представлены несколько из множества возможных вариантов схем управления.

Таблица обозначений ТРМ1032М

Тн	Датчик температуры наружного воздуха	РТ	Реле температуры в общем трубопроводе
Тк	Датчик температуры теплоносителя в контуре	ТО отоп	Теплообменник контура отопления
Тобр	Датчик температуры теплоносителя в обратном общем трубопроводе	ТО ГВС	Теплообменник контура ГВС
Тп	Датчик температуры теплоносителя в подающем общем трубопроводе	КЗР отоп	Клапан запорно-регулирующий контура отопления
Рк	Датчик давления теплоносителя в контуре	КЗР ГВС	Клапан запорно-регулирующий контура ГВС
PSподп	Прессостат (реле давления) подпитки	НЦ	Насос циркуляции контура
PDS	Датчик перепада давления на насосах	НП	Насос подпитки контура

Калькулятор экономии

• Обычный
• Подробный

Введите свои данныеПлощадь помещения, м2кВт*час/м²Гкал*час/м²Текущее потребление энергиикВт*час/м²Стоимость энергоресурсовруб./кВтРегион эксплуатацииМосква и Московская областьУральский регионПриволжский регионСеверо-Западный регионЮжный регионЦентральный регионСеверо-Кавказский регионВолго-Вятский регионЗападно-Сибирский регионВосточно-Сибирский регионТип изоляциибез теплоизоляциималая теплоизоляциясредняя теплоизоляциявысокая теплоизоляциякВт*час/м²Гкал*час/м²Текущее потребление энергиикВт*час/м²Стоимость энергоресурсовруб./кВтРегион эксплуатацииМосква и Московская областьУральский регионПриволжский регионСеверо-Западный регионЮжный регионЦентральный регионСеверо-Кавказский регионВолго-Вятский регионЗападно-Сибирский регионВосточно-Сибирский регионПлощадь помещения, м2Площадь окон, м2Температура, поддерживаемая в помещении, °CТеплопотери оконобычное остеклениедвойной стеклопакеттройной стеклопакетТеплопотери стенстена без изоляции в 2 кирпича и хужестена в 2 кирпича или утеплитель 150 ммслой из пеноблоков 200 мм и утеплителя 100 ммПомещение сверхунет помещения/плоская крышахолодное чердачное помещениетеплое чердачное помещениеотапливаемое помещениеВысота помещения2,5 м3,0 м3,5 м4,0 м4,5 м5 м6 м7 м8 мРасчетные данныеРасчет текущего годового потребления энергиикВтРасчет годовой стоимости потребленияруб.Расчет экономии за год с ТРМ1032Мруб.Тип изоляции в зависимости от используемых материалов:

• без теплоизоляции- упрощенная деревянная конструкция или конструкция из гофрированного металлического листа;
• малая теплоизоляция- простая конструкция с одинарной кирпичной кладкой, упрощенные оконные и кровельные системы;
• средняя теплоизоляция- стандартная структура с двойной кирпичной кладкой, ограниченным количеством окон и крышей, обтекаемой типовой кровлей;
• высокая теплоизоляция- улучшенная конструкция, стены из кирпича с двойной теплоизоляцией, небольшое число окон с двойными рамами, основание пола более 100 мм и крыша из высококачественного теплоизоляционного материала.

Рассчитанные числа в калькуляторе экономии являются лишь приблизительными оценками, фактические значения могут значительно отличаться в зависимости от нескольких факторов, включая, но не ограничиваясь, энергоэффективность здания и состояние изоляции, погодные условия в определенные моменты, тип и состояние оборудования отопления, включая котлы, радиаторы, трубы и т.п.
Калькулятор основан на материалах из книги Малявиной Е.Г. "Теплопотери здания: справочное пособие"

Модификации

Дополнительные возможности

Диспетчеризация контроллера для отопления

Наличие интерфейса RS-485 на борту контроллера позволяет включать его в системы диспетчеризации. Информацию с приборов можно передавать в ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК). В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для ТРМ1032М.
При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

Конфигурирование с ПК контроллера для отопления

Контроллер ТРМ1032М можно настроить как с лицевой панели прибора, так и с использованием ПК в бесплатной программе Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».

Визуализация и индикация контроллера для отопления

Для оперативного контроля, координации технологического процесса с использованием передачи информации между ИТП и диспетчерским пунктом используется визуализация. Она может быть реализована на мнемосхемах в облачных сервисах, SCADA-системах и т.д. Для удобства представления информации о состоянии ИТП используют «местную» визуализацию с выводом на панель оператора. При необходимости визуализации ИТП предлагается использование линейки сенсорных панелей оператора СП3хх.Для отображения и редактирования параметров прибора с дверцы щита может быть использована выносная панель оператора ИПП120. Панель объединяется с ТРМ1032М по интерфейсу RS-485, собирает информацию с прибора и предоставляет ее оператору или наладчику.

Многоконтурные системы

Для автоматизации систем теплоснабжения с большим количеством контуров может быть применена связка ТРМ1032М из 2-х, 3-х, 4-х или 5 приборов. Таким образом достигается регулирование от 1 до 10 независимых контуров и от 1 до 15 зависимых. Устройства в сети RS-485 обмениваются между собой необходимой информацией для совместного управления всей системой. По сети передается и значение уличной температуры, это позволяет использовать один датчик температуры наружного воздуха для всех контроллеров. Для быстрого нагрева приоритетных контуров в ТРМ1032М можно задать уровень приоритета каждого контура, это позволяет достигать нужную температуру значительно быстрее.

Модульная система управления

По умолчанию ТРМ1032М позволяет регулировать температуру в двух контурах отопления или ГВС, управляя регулирующими клапанами и насосными группами. Для расширения функционала контроллера к нему могут быть подключены модули ПРМ-1 и ПРМ-2.

• С модулем подпитки (ПРМ-1) контроллер ТРМ1032М-01 или ТРМ1032М-11 может управлять подпиткой в двух контурах отопления и контролировать запуск насосов по защитному входу.
• С модулем датчиков (ПРМ-2) контроллер ТРМ1032М-01 или ТРМ1032М-11 может контролировать давление в каждом контуре, температуру подачи в общем коллекторе и индивидуальную температуру обратки второго контура для более точного регулирования.
• С модулем насосов (ПРМ-1) к контроллеру ТРМ1032М-02 или ТРМ1032М-12 можно дополнительно на каждый контур подключить второй насос и контролировать индивидуальные аварии контуров и насосов.

К ТРМ1032М-01 и ТРМ1032М-11 могут быть подключены как оба модуля ПРМ-1 и ПРМ-2, так и по раздельности.К ТРМ1032М-02 и ТРМ1032М-12 может быть подключен только ПРМ-1.При выборе модификации для работы с модулем расширения модуль поставляется в комплекте с прибором.

Технические характеристики

Схемы подключения контроллера для отопления ТРМ1032М

Технические характеристики контроллера для отопления

Общие сведения
Напряжение питания	90…264 В, номинальное 230 В
Часы реального времени	Есть
Модули расширения ПРМ	Да, до 2-х
Встроенный источник питания 24 В	Есть
Дискретные входы
Количество	8
Подключаемые устройства	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Номинальное напряжение питания	230 В
Гальваническая развязка	Групповая по 4 входа (1-4, 5-8)
Аналоговые входы
Количество	4
Тип измеряемых сигналов	Датчики РТ1000, РТ500, 4–20 мА, NTC
Период обновления значений всех каналов	10 мс
Дискретные выходы
Количество	8
Тип выходов	Релейные (нормально-разомкнутые)
Допустимая нагрузка	5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока
Гальваническая развязка	Групповая, по 2 выхода
Дискретные выходы типа К
Количество	4
Тип выходов	Оптопары транзисторные (N-P-N)
Ток коммутации, не более	200 мА
Напряжение коммутации, не более	60 В
Гальваническая развязка	Есть
Аналоговые выходы
Количество	2 (модификации)
Тип выходов	4...20 мА (И) или 0...10 В (У) – выбирается при заказе
Гальваническая развязка	Выход 4…20 мА (И): индивидуальная 2830 ВВыход 0…10 В (У): групповая 2830 В
Интерфейсы
Количество	2
Интерфейс	RS-485
Протокол	Modbus RTU/ASCII
Режим работы	Master/Slave
Индикация и управление
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Язык	Русский
Количество механических кнопок	6

Чертежи, схемы, модели контроллера для отопления

Условные графические обозначения (УГО)

УГО ТРМ1032–230 Х.01_ЕСКД	dwg45.24 kBpdf195.95 kB
УГО ТРМ1032–230 Х.01_СПДС	dwg47.49 kBpdf182.85 kB

Габаритный чертеж

2D Модель ТРМ1032–230.Х.01	dwg541.19 kBpdf1.35 MB
3D Модель ТРМ1032–230.X.01	pdf3.09 MBstep22.07 MB

Рабочая документация на контроллер для отопления

ТРМ1032М

dwg2.23 MBpdf2.07 MB

Габаритные размеры контроллера для отопления

Документация и ПО

Документация
Руководство по эксплуатации ТРМ1032М-X1		pdf	18.91 MB
Руководство по эксплуатации ТРМ1032М-X2		pdf	21.1 MB
Руководство по эксплуатации (краткое) ТРМ1032М-Х1.ХХ.P		pdf	1.91 MB
Руководство по эксплуатации (краткое) ТРМ1032М-Х1.ХХ.И		pdf	1.84 MB
Руководство по эксплуатации (краткое) ТРМ1032М-Х1.ХХ.У		pdf	1.84 MB
Руководство по эксплуатации (краткое) ТРМ1032М-Х1.ХХ.К		pdf	1.9 MB
Руководство по эксплуатации (краткое) ТРМ1032М-Х2.ХХ.P		pdf	1.47 MB
Руководство по эксплуатации (краткое) ТРМ1032М-Х2.ХХ.И		pdf	1.39 MB
Руководство по эксплуатации (краткое) ТРМ1032М-Х2.ХХ.У		pdf	1.42 MB
Руководство по эксплуатации (краткое) ТРМ1032М-Х2.ХХ.К		pdf	2.22 MB
Сертификаты
Декларация о соответствии на ТРМ1032М		zip	1.1 MB
ПО
Owen Configurator	v1.28.144	zip	135.23 MB
