ОВЕН УКТ38 — восьмиканальный измеритель с аварийной сигнализацией

•

УКТ38 измеритель 8-канальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.ОВЕН УКТ38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Функциональные возможности прибора

• Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
  • Восемь входов для подключения датчиков:
  • термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
• датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.

• Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации
• Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
• Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
• Два выходных реле для включения аварийной сигнализации или аварийного отключения установки
• Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
• Программирование кнопками на лицевой панели прибора
• Сохранение заданных параметров при отключении питания

При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138 с встроенным интерфейсом RS-485.

Технические характеристики

УКТ38-Щ4.ТС	3,6 с
УКТ38-Щ4.ТП (ТПП)	2,2 с
УКТ38-Щ4.АТ (АН)	2,1 с
Количество выходных устройств	2
Допустимый ток нагрузки, коммутируемый контактами э/м реле	4 А при 220 В (cos φ > 0,4)
Тип корпуса	щитовой Щ4
Габаритные размеры	96×96×145 мм
Степень защиты корпуса	IP54 со стороны передней панели

Характеристики измерительных датчиков

Код	Тип датчика	Тип входа	Диапазон измерений	Разрешающая способность
00	ТСМ 100М W100=1,426	ТС	-50...+200 °С	0,1 °С
01	TCM 50M W100=1,426		-50...+200 °С	0,1 °С
02	TCП 100П W100=1,385 (Pt100)		-90...+750 °С	0,1 °С
03	ТСП 100П W100=1,391		-90...+750 °С	0,1 °С
07	ТСП 50П W100=1,385		-90...+750 °С	0,1 °С
08	ТСП 50П W100=1,391		-90...+750 °С	0,1 °С
09	TCM 50M W100=1,428		-50...+200 °С	0,1 °С
14	ТСМ 100М W100=1,428		-50...+200 °С	0,1 °С
15	ТСМ гр. 23		-50...+200 °С	0,1 °С
04	ТХК(L)	ТП	-50...+750 °С	0,1 °С
05	ТХА(K)		-50...+1300 °С	1 °С
19	ТНН(N)		-50...+1300 °С	1 °С
20	ТЖК(J)		-50...+900 °С	0,1 °С
17	ТПП(S)	ТПП	0...+1700 °С	1 °С
18	ТПП(R)		0...+1700 °С	1 °С
10	Ток 4…20 мА	АТ	0...100 %	0,1 %
11	Ток 0…20 мА		0...100 %	0,1 %
12	Ток 0…5 мА		0...100 %	0,1 %
13	Напряжение 0…1 В	АН	0...100 %	0,1 %

Функциональная схема прибора

Входы прибора

УКТ38-Щ4 имеет 8 входов для подключения измерительных датчиков.Входы прибора ОВЕН УКТ38-Щ4 выполняются в одной из следующих модификаций:

• ТС для подключения термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
• ТП для подключения термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
• ТПП для подключения термопар ТПП(S) и ТПП(R);
• АТ для подключения датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
• АН для подключения датчиков с унифицированным сигналом напряжения 0…1 В.

Входы могут быть только однотипными.Модификация входов прибора выбирается пользователем при заказе.К разным входам можно подключать датчики разных типов, если эти датчики относятся к одной модификации входов.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех.Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

Сигнализация или двухпозиционное регулирование

Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.УКТ38-Щ4 имеет4 типа сигнализации «Авария объекта»(4 типа логики срабатывания двухпозиционного регулятора):

• о снижении контролируемого параметра ниже заданной границы («прямой гистерезис»);
• о превышении контролируемым параметром заданной границы («обратный гистерезис»);
• о входе контролируемого параметра в заданные границы (П-образная логика);
• о выходе контролируемого параметра за заданные границы (U-образная логика).

Для каждого из 8-ми каналов контроля может быть задан свой тип сигнализации и своя уставка.

Выходные устройства прибора ОВЕН УКТ38-Щ4

В качестве выходных устройств в УКТ38-Щ4 установлены 2 электромагнитных реле.Реле 1 «Авария объекта»срабатывает при выходе любого из контролируемых параметров за заданные для границы.Реле 2 «Авария датчика»срабатывает:

• для термопреобразователей сопротивления – при обрыве или коротком замыкании датчика;
• для термопары – при обрыве.

Модификации

Элементы управления

Элементы управления восьмиканальным устройством контроля температуры с аварийной сигнализацией ОВЕН УКТ38-Щ4

Два 4-х разрядных цифровых индикатора в режиме РАБОТА отображают в выбранном для индикации канале:

• верхний - значение контролируемого параметра;
• нижний - значение уставки.

Возможны два режима индикации:

• циклический режим - результат измерений и уставка выводятся на заданное время последовательно для каждого задействованного канала;
• статический режим - результат измерений и уставка выводятся для канала, выбранного пользователем.

В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний - его значение.8 светодиодов «КАНАЛ» показывают номер канала, выводимого в данный момент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).

Функции кнопок

	Перехода в режим ПРОГРАММИРОВАНИЕ. В режиме ПРОГРАММИРОВАНИЕ для изменения параметра.
	Возврат из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА.
	Запись установленных значений программируемых параметров в память прибора.
	Переключение из циклического в статический режим работы индикатора, и обратно.
	Просмотр гистерезиса в место уставки.
	Выбор канала индикации.
	Кнопки используются в режиме ПРОГРАММИРОВАНИЕ для выбора параметров и изменения их значений.

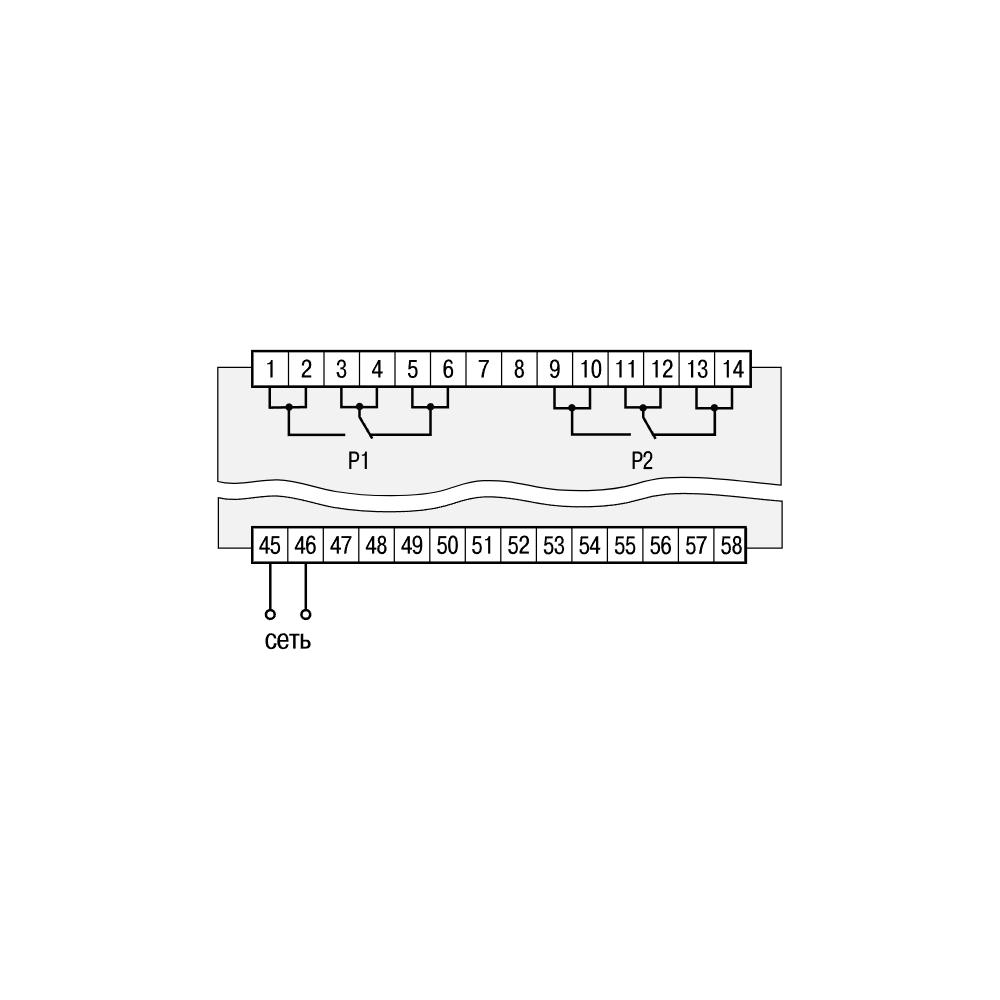

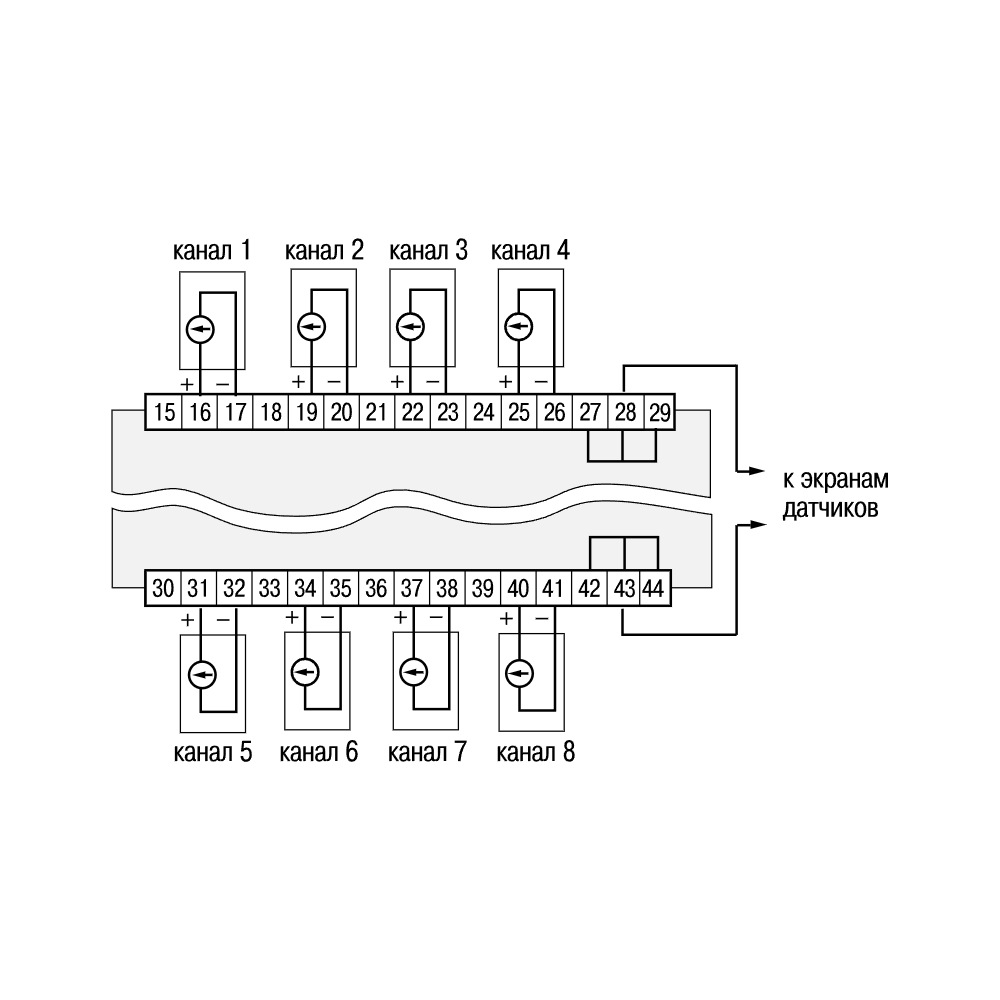

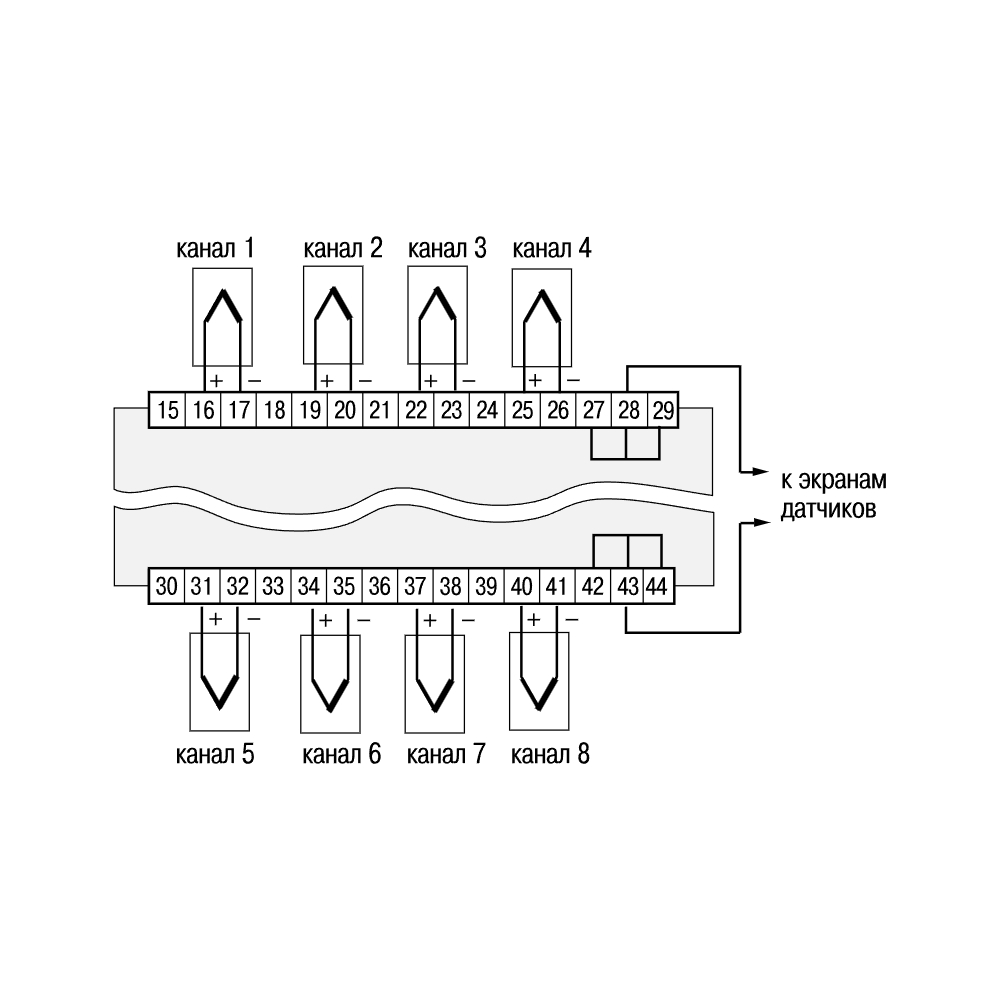

Схема подключения

Документация

Документация
webРуководство по эксплуатации УКТ38-Щ4		pdf	3.71 MB
Руководство по эксплуатации (краткое) УКТ38-Щ4		pdf	1.62 MB
Сертификаты
Сертификат промышленности безопасности на УКТ38-Щ4		zip	237.2 kB
Декларация о соответствии на УКТ-38-Щ4		zip	44.16 kB
Сертификат средств измерений УКТ38-Щ4	Беларусь	zip	200.66 kB
Сертификат средств измерений УКТ38-Щ4	Россия. 40620-15	zip	695.13 kB
Сертификат средств измерений УКТ38-Щ4	Казахстан	zip	323.9 kB
Описание типа СИ УКТ38		pdf	1.33 MB

Комплектность

• Прибор УКТ38-Щ4
• Руководство по эксплуатации
• Паспорт и Гарантийный талон
• Комплект крепежных элементов
• Методика поверки (по требованию заказчика)
• Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
