ОВЕН 2ТРМ0 — Обновленный двухканальный измеритель с интерфейсом RS-485

2ТРМ0 – промышленный двухканальный измеритель, предназначенный для измерения температуры, давления, влажности, расхода, уровня и других физических величин в различных отраслях промышленности.Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Функциональные возможности промышленного измерителя

• Два универсальных входа для подключения широкого спектра датчиков.
• Возможность включения в систему диспетчеризации и передачи данных на верхний уровень по интерфейсу RS-485.
• Одновременное отображение текущих показаний по двум каналам на двух цифровых индикаторах.
• Вычисление разности двух физических величин.
• Масштабирование шкалы для каждого входа.
• Цифровая фильтрация и коррекция входного сигнала.

Преимущества промышленного измерителя

	Питание Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
	USB type С USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.
	Монтаж Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
	Индикация Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
	Простота Приборы с небольшим количеством функций удобны в настройке и подключении.
	Авария Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
	Эксплуатация Расширенный температурный диапазон обеспечивает надлежащую работу прибора в суровых климатических условиях при температуре от -40 до +50 ⁰С.
	Ремонтопригодность В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
	Диспетчеризация В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
	Сертификаты Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.

Технические характеристики промышленного измерителя

Параметр				Значение
Напряжение питания				~90…264 В (номинальное 230 В)=21...120 В (номинальное 24 В)
Частота напряжения питания				50, 60 Гц
Потребляемая мощность				не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей				24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания				50 мА
Универсальные входы
Количество универсальных входов				2
Типы входных датчиков и сигналов				см. таблицу «Характеристики измерительных датчиков»
Время опроса входа				Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая				±0,5 %
- для остальных типов датчиков				±0,25 %
Корпус
Щитовой Щ1				96×96×53, IP54*
Щитовой Щ2				96×48×100, IP54*
Щитовой Щ5				48×48×103, IP54*
Настенный Н				110×129×69, IP66**
DIN-реечный				88×90×59, IP20
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории,см протокол 28/23
Условия эксплуатации
Температура окружающего воздуха				–40...+50 °С
Атмосферное давление				84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)				Не более 85 %

Характеристики измерительных датчиков

Обозначение	Типдатчика	Диапазонизмерений	Разрешающаяспособность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	–180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	–200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
100C	ТСМ (100М) W100=1.428	–180…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	–200…+850 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	–180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	–200…+850 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	–200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	–200…+1300 °С	0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	–200…+900 °С	0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400…+1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600…+2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900…+2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200…+2500 °С	0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %	0,01 мА
i 0.20	ток 0…20 мA	0…100 %	0,01 мА
i 4.20	ток 4…20 мА	0…100 %	0,01 мА
U -5.5	напряжение –50…+50 мВ	0…100 %	0,01 мВ
U 0.1	напряжение 0…1 В	0…100 %	0,1 мВ
* С учетом компенсации температуры от ДХС

Функциональная схема промышленного измерителя

Модификации промышленного измерителя

Обозначение при заказе 2ТРМ0

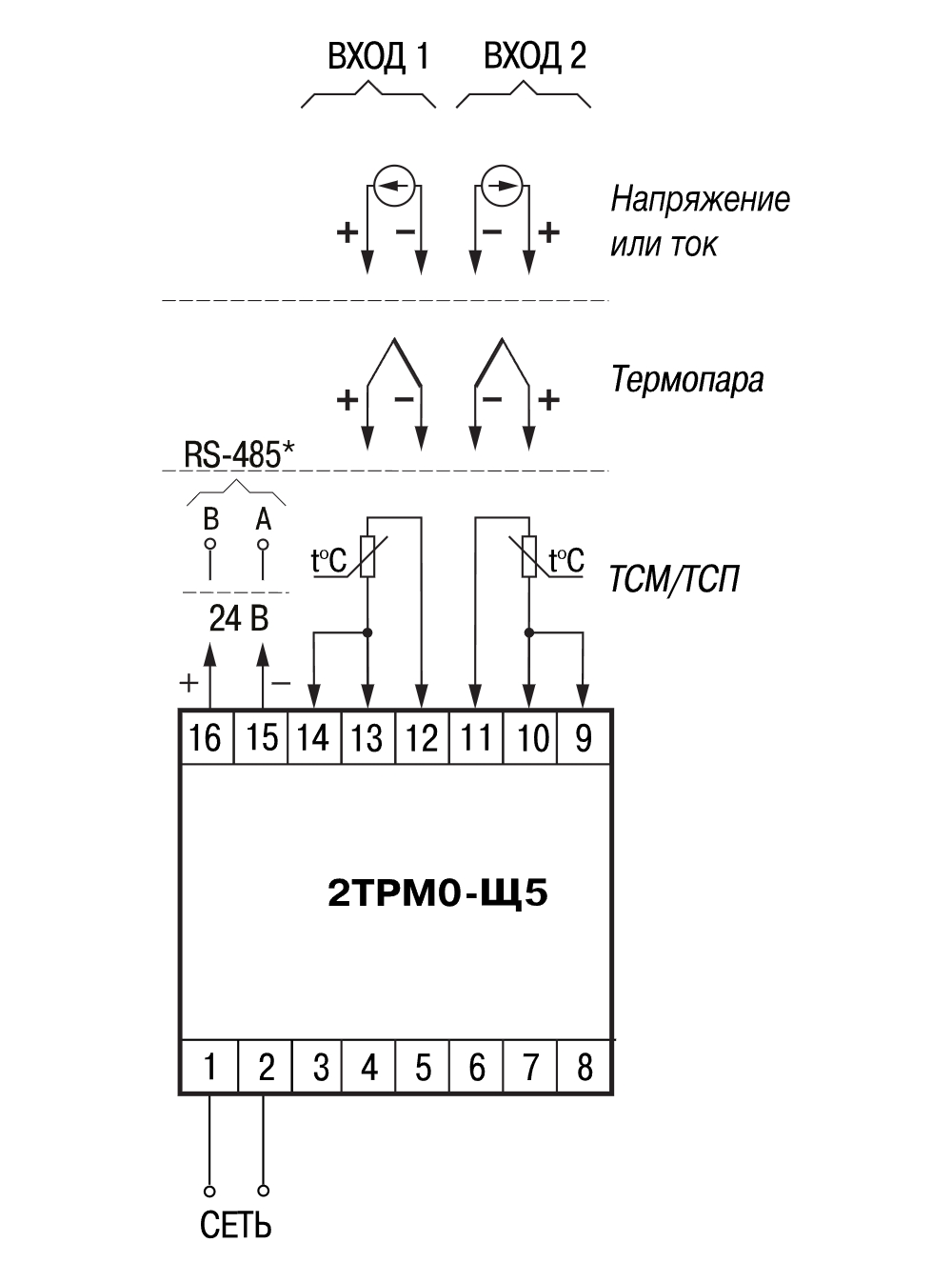

Схемы подключения промышленного измерителя

Схемы подключения промышленного измерителя ОВЕН 2ТРМ0

* для моделей с RS-485

Комплект поставки промышленного измерителя

• Прибор
• Уплотнительная прокладка*
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов*
• Шаблон-трафарет для отверстий щитовых корпусов*

*Для типов корпусов Щ1, Щ2, Щ5.

Документация и ПО для промышленного измерителя

Документация
webРуководство по эксплуатации 2ТРМ0		pdf	10.3 MB
Руководство по эксплуатации (краткое) 2ТРМ0		pdf	3.73 MB
Примеры настройки для ТРМ		pdf	7.28 MB
Карта регистров для 2ТРМ0		pdf	126.76 kB
Протокол испытаний корпуса Н на IP66	2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12	pdf	3.4 MB
Таблица соотнесения настроек приборов 2ТРМ0		pdf	82.33 kB
Сертификаты
Декларация о соответствии на 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12		zip	336.73 kB
Сертификат промышленной безопасности на 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12		zip	2.82 MB
Сертификат средств измерений 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12	Россия. 17023-08	zip	80.37 kB
Свидетельство о типовом одобрении ТРМ	2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12	zip	1.02 MB
ПО
Owen Configurator	v1.27.134.0	zip	87.71 MB

Диспетчеризация промышленного измерителя

Наличие интерфейса RS-485 позволяет включать 2ТРМ0 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля.Параметры, доступные для чтения и записи по интерфейсу RS-485

Параметр		Назначение		Адрес	Тип	Доступ
Оперативные параметры
DEVICE		Тип прибора		1000	CHAR[8]	R
VERSION		Версия встраиваемого ПО		1004	CHAR[8]	R
STATUS		Статус прибора (битовая маска)		1008	UINT16	R
PV1		Входная величина на Входе 1		1009	FLOAT32	R
PV2		Входная величина на Входе 2		100B	FLOAT32	R
FUN1		Измеренная величина на Входе 1		100D	FLOAT32	R
FUN2		Измеренная величина на Входе 2		100F	FLOAT32	R
RESET		Удаленная перезагрузка прибора		1011	UINT16	W
РЕГИСТР STATUS
№бита		Описание
0		Ошибка на входе 1
1		Ошибка на входе 2
2		Ошибка вычисления функции 1
3		Ошибка вычисления функции 2
4		Внутренняя ошибка прибора
Вход 1
FUN1	Измеренная величина на Входе		0000		FLOAT32		R
PV1	Входная величина на Входе		0002		FLOAT32		R
tYPE	Тип датчика на Входе		0004		UINT16		R/W
FIL.b	Полоса фильтра		0005		FLOAT32		R/W
FIL.t	Постоянная времени фильтра		0007		UINT16		R/W
dPt	Положение десятичной точки		0008		UINT16		R/W
Ind.L	Верхний порог приведения значения Входа		0009		FLOAT32		R/W
Ind.H	Нижний порог приведения значения Входа		000В		FLOAT32		R/W
FUnC	Тип математической функции		000D		UINT16		R/W
СF.1	Коэффициент 1 взвешенной суммы		000E		FLOAT32		R/W
СF.2	Коэффициент 2 взвешенной суммы		0010		FLOAT32		R/W
dIn.t	Период анализа динамики изменения сигнала		0012		UINT16		R/W
dIn.d	Дельта динамики сигнала		0013		FLOAT32		R/W
bArr	Подключение барьера искрозащиты		0015		UINT16		R/W
Cor1.point	Значение Точки 1 корректировки Входа		0016		FLOAT32		R/W
Cor1.offset	Смещение для Точки 1 корректировки Входа		0018		FLOAT32		R/W
Cor1.Cl	Сброс коррекции точки 1		001A		UINT16		R/W
Cor2.point	Значение Точки 2 корректировки Входа		001B		FLOAT32		R/W
Cor2.offset	Смещение для Точки 2 корректировки Входа		001D		FLOAT32		R/W
Cor2.Clr	Сброс коррекции точки 2		001F		UINT16		R/W
Cor3.point	Значение Точки 3 корректировки Входа		0020		FLOAT32		R/W
Cor3.offset	Смещение для Точки 3 корректировки Входа		0022		FLOAT32		R/W
Вход 2
FUN2	Измеренная величина на Входе		0100		FLOAT32		R
PV2	Входная величина на Входе		0102		FLOAT32		R
tYPE	Тип датчика на Входе		0104		UINT16		R/W
FIL.b	Полоса фильтра		0105		FLOAT32		R/W
FIL.t	Постоянная времени фильтра		0107		UINT16		R/W
dPt	Положение десятичной точки		0108		UINT16		R/W
Ind.L	Верхний порог приведения значения Входа		0109		FLOAT32		R/W
Ind.H	Нижний порог приведения значения Входа		010В		FLOAT32		R/W
FUnC	Тип математической функции		010D		UINT16		R/W
СF.1	Коэффициент 1 взвешенной суммы		010E		FLOAT32		R/W
СF.2	Коэффициент 2 взвешенной суммы		0110		FLOAT32		R/W
dIn.t	период анализа динамики изменения сигнала		0112		UINT16		R/W
dIn.d	Дельта динамики сигнала		0113		FLOAT32		R/W
bArr	Подключение барьера искрозащиты		0115		UINT16		R/W
Cor1.point	Значение Точки 1 корректировки Входа		0116		FLOAT32		R/W
Cor1.offset	Смещение для Точки 1 корректировки Входа		0118		FLOAT32		R/W
Cor1.Clr	Сброс коррекции точки 1		011A		UINT16		R/W
Cor2.point	Значение Точки 2 корректировки Входа		011B		FLOAT32		R/W
Cor2.offset	Смещение для Точки 2 корректировки Входа		011D		FLOAT32		R/W
Cor2.Clr	Сброс коррекции точки 2		011F		UINT16		R/W
Cor3.point	Значение Точки 3 корректировки Входа		0120		FLOAT32		R/W
Cor3.offset	Смещение для Точки 3 корректировки Входа		0122		FLOAT32		R/W
Cor3.Clr	Сброс коррекции точки 3		0124		UINT16		R/W
Индикация
SCr1	Пользовательский экран 1		0400		UINT16		R/W
SCr2	Пользовательский экран 2		0401		UINT16		R/W
SCr3	Пользовательский экран 3		0402		UINT16		R/W
SCr4	Пользовательский экран 4		0403		UINT16		R/W
SCr5	Пользовательский экран 5		0404		UINT16		R/W
SCr6	Пользовательский экран 6		0405		UINT16		R/W
oUt.5	Настройка вывода параметра мощности		406		UINT16		R/W
REt.t	Время автоматического возврата из меню настроек		0407		UINT16		R/W
CHG.t	Автоматическая смена экранов отображения параметров.		0408		UINT16		R/W
Modbus RS-485
Prot	Протокол связи		0500		UINT16		R/W
Addr	Адрес прибора в сети Modbus		0501		UINT16		R/W
BAUd	Скорость обмена данными		0502		UINT16		R/W
dPS	Формат посылки данных		0503		UINT16		R/W
IdLE	Задержка ответа от прибора		0504		UINT16		R/W
b.ord	Порядок байт в регистре		0505		UINT16		R/W
apply	Применение текущих настроек порта RS-485(По умолчанию – 0, 1 - применение настроек)		0506		UINT16		R/W
Меню скрытых параметров
PASS	Пароль доступа к меню		0800		UINT16		R/W
Prt.E	Защита от редактирования значений переменных		0801		UINT16		R/W
Atr.E	Включение атрибутов скрытия параметров		0802		UINT16		R/W
CJS.E	Отключение ДХС		0803		UINT16		R/W
