СНЯТ С ПРОИЗВОДСТВА!

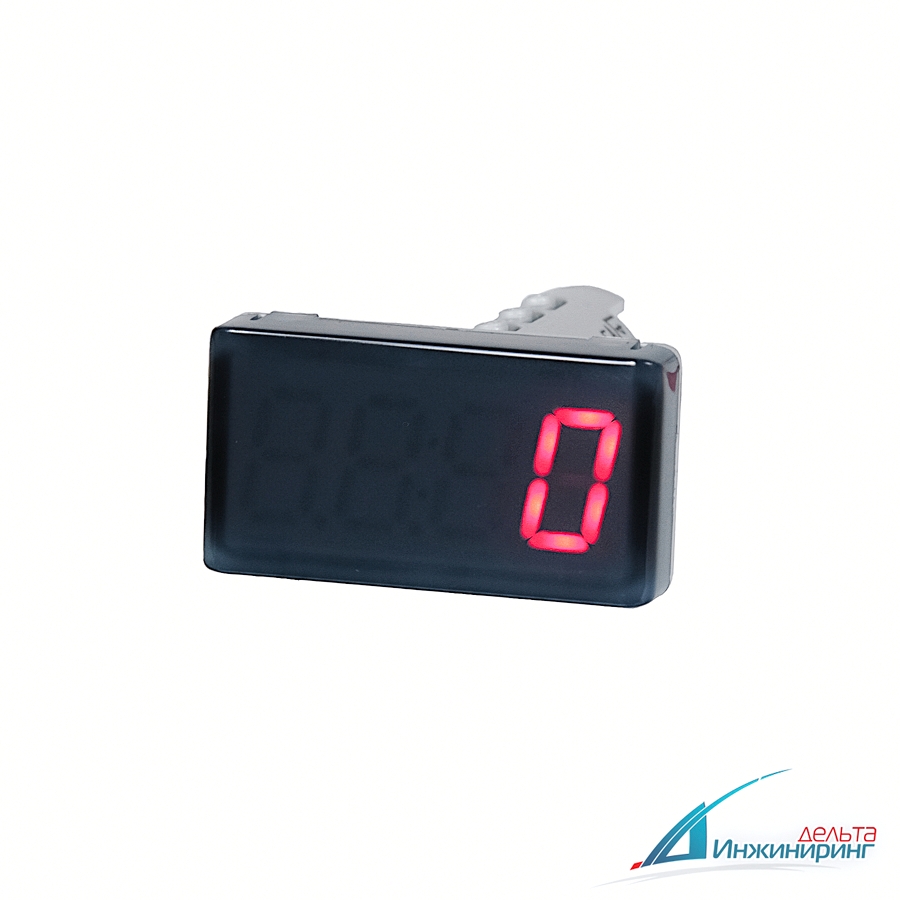

► Назначение светодиодного индикатора СМИ2
Предназначен для вывода оператору информации о ходе технологического процесса.
Обеспечивает информативный вывод показаний системы или диагностических сообщений на мозаичных мнемосхемах, щитах и пультах оперативного управления.
Идеально подходит в качестве индикатора диагностических сообщений для систем, в которых используется ПЛК без средств визуализации.
► Основные преимущества:
Компактный корпус для крепления на шкаф управления или на пульт диспетчерского управления 48 х 26 мм.
Расширенный диапазон питаний 10,5..30В постоянного тока
Расширенный диапазон температур -40..70.
Поддержка интерфейса RS485 и протоколов: ОВЕН и Modbus RTU/ASCII

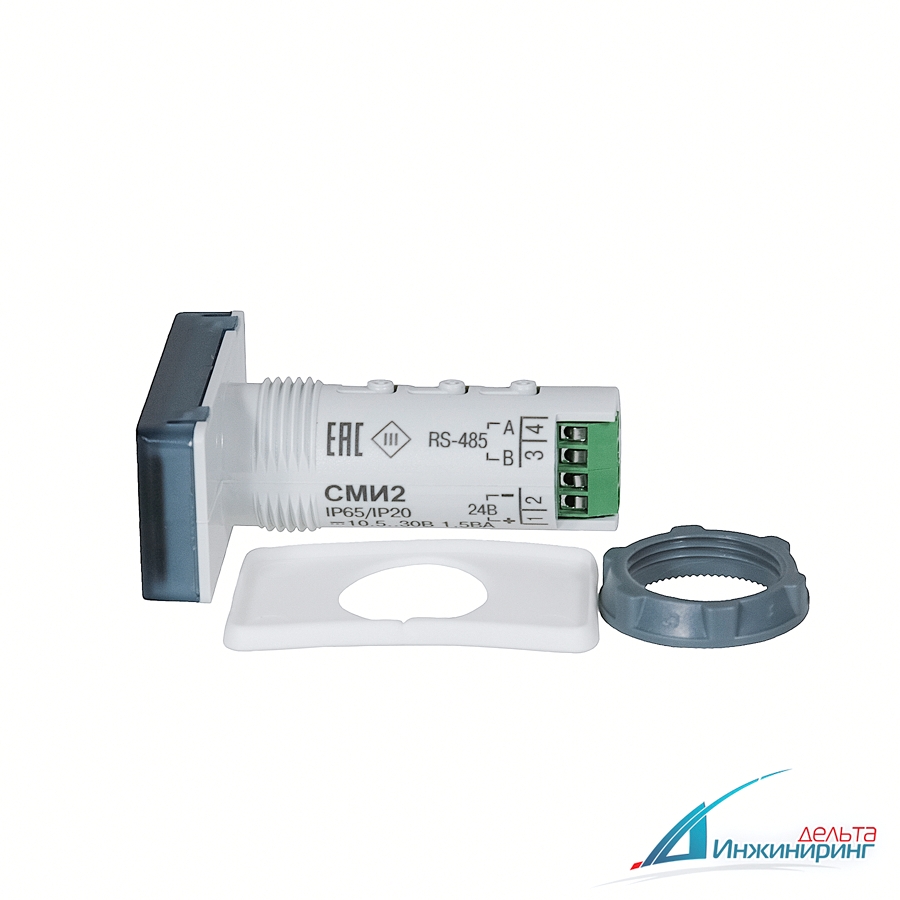

Простой монтаж в шкаф (стандартное отверстие под светосигнальную лампу, диаметром 22,5 мм).
Поддержка широковещательной команды для вывода на большое количество индикаторов.
► Основные возможности
Работа в сети RS485 в качестве подчиненного (slave) устройства
Получение данных от мастера сети и вывод их на индикатор*.
Поддержка нескольких типов переменных: int, word, float, string
Встроенная логика определения аварийных значений отображаемого параметра
* - СМИ2 допускает вывод только одного параметра.
► Функциональная схема
► Габаритные и установочные размеры
Руководство по эксплуатации
► Технические характеристики
► Комплект поставки:
СМИ2
Руководство по эксплуатации
Гарантийный талон
Паспорт
Диск с документацией и программным обеспечением.
Предназначен для вывода оператору информации о ходе технологического процесса.
Обеспечивает информативный вывод показаний системы или диагностических сообщений на мозаичных мнемосхемах, щитах и пультах оперативного управления.
Идеально подходит в качестве индикатора диагностических сообщений для систем, в которых используется ПЛК без средств визуализации.
► Основные преимущества:
Компактный корпус для крепления на шкаф управления или на пульт диспетчерского управления 48 х 26 мм.
Расширенный диапазон питаний 10,5..30В постоянного тока
Расширенный диапазон температур -40..70.
Поддержка интерфейса RS485 и протоколов: ОВЕН и Modbus RTU/ASCII
Простой монтаж в шкаф (стандартное отверстие под светосигнальную лампу, диаметром 22,5 мм).
Поддержка широковещательной команды для вывода на большое количество индикаторов.
► Основные возможности
Работа в сети RS485 в качестве подчиненного (slave) устройства
Получение данных от мастера сети и вывод их на индикатор*.
Поддержка нескольких типов переменных: int, word, float, string
Встроенная логика определения аварийных значений отображаемого параметра
* - СМИ2 допускает вывод только одного параметра.
► Функциональная схема
► Габаритные и установочные размеры
Руководство по эксплуатации ► Технические характеристики
| Габариты, мм (высота х ширина х глубина) | 26 х 48 х 65 |
| Питание, В, постоянного тока | 10,5..30 |
| Диапазон рабочих температур, °С | -40…70 |
| Индикатор | Один четырехразрядный семисегментный |
| Размер индикаторов, мм | 14 |
| Наличие интерфейсов связи | RS-485 |
| Поддерживаемые протоколы | ModBus RTU ModBus ASCII OWEN |
| Наличие гальванической развязки между питанием прибора и интерфейсом RS-485 | Не менее 500 В |
► Комплект поставки:
СМИ2
Руководство по эксплуатации
Гарантийный талон
Паспорт
Диск с документацией и программным обеспечением.
