ОВЕН СМИ2-М — трёхцветный Modbus-индикатор с RS-485

ОВЕН СМИ2 – это четырехразрядный сегментный индикатор, который используется для отображения значения, полученного по интерфейсу RS-485. Особенностью прибора являются компактные размеры и оригинальный форм-фактор для монтажа в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.

СМИ2-М имеет конструктивное исполнение СМИ2, но отличается рядом улучшений – трехцветным индикатором, наличием интерфейса MicroUSB для конфигурирования прибора и расширенным программным функционалом.

зеленый

Режимы работы

Для получения отображаемого значения в приборе используется интерфейс RS-485 и протокол Modbus RTU/ASCII. СМИ2-М имеет три режима работы.

Master – индикатор выступает в роли мастер-устройства, опрашивая другой прибор и отображая значение одного из его параметров. Это позволяет отображать данные устройства, которое может работать только в режиме slave (ТРМ, ПЧВ). Изменение цвета индикатора и включение мигания происходит согласно встроенной логике индикатора, заданной пользователем.

Slave – индикатор отображает значение, полученное от мастер-устройства (например, ПЛК или ПР). Изменение цвета индикатора и включение мигания может происходить или по команде от мастер-устройства (согласно его программе), или по встроенной логике СМИ2-М. К одной шине RS-485 может быть подключено множество индикаторов.

Spy – индикатор подключается к шине, в которой уже есть мастер-устройство и «прослушивает» трафик, ожидая запроса или ответа с заданными параметрами (адрес устройства, код функции, адрес регистра). Это позволяет использовать прибор в уже эксплуатируемых системах, где нет возможности осуществить перенастройку оборудования. Еще один вариант использования данного режима – синхронное обновление данных на множестве индикаторов с помощью широковещательной рассылки (broadcast) от мастер-устройства на адрес 0. Для каждого индикатора задается индивидуальный номер регистра в прослушиваем запросе, что позволяет каждому прибору извлечь из широковещательного запроса «свои» данные.

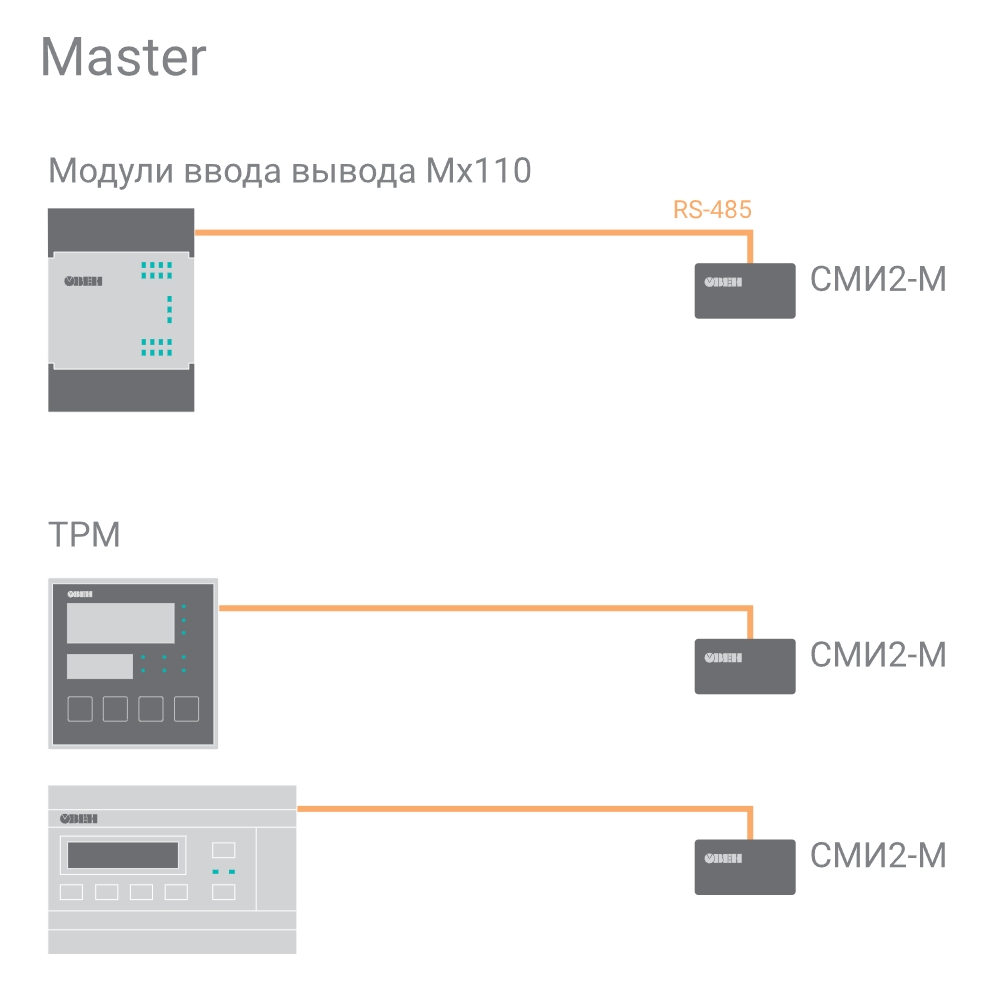

СМИ2-М Master

СМИ2-М Slave

СМИ2-М Spy

Технические характеристики

Параметр	Значение
Корпус
Габариты, Ш×В×Г	48×26×65,4 мм
Рабочий диапазон температур	-40…70 °C
Степень защиты	IP65
Индикатор
Тип	Четырехразрядный семисегментный
Высота сегментов	14 мм
Количество цветов	3 (зеленый/красный/желтый)
Интерфейсы
Интерфейс связи	RS-485
Поддерживаемые протоколы	Modbus RTU/ASCII (Master, Slave, Spy)
Гальваническая изоляция	Есть, между питанием и RS-485, не менее 500 В
Интерфейс конфигурирования	MicroUSB
Питание
Диапазон питающего напряжения	10…48 В (номинальное – 24)
Потребляемая мощность	1,6 Вт

Габаритные и установочные размеры

Габаритные размеры СМИ2-М

Габаритные размеры СМИ2-М

Видео

Видео 1. Обзор обновленного светодиодного modbus индикатора СМИ2-М

Видео 2. Подключение ПКГ100 к СМИ2-М

Видео 3. Подключение ПР102 к СМИ2-МПодробнее

Видео 4. Подключение ПЛК110[М02] к СМИ2-М

Видео 5. Подключение ПЛК210 к СМИ2-М

Видео 6. Настройка СМИ2-М в режиме Spy

Видео 7. Использование широковещательной команды

Комплектность

• Прибор
• Руководство по эксплуатации (краткое)
• Паспорт
• Комплект крепежных элементов – 1 шт.
• Уплотнительная резинка – 1 шт.
• Соединительный разъем питания, связи 4-контактный – 1 шт.
