Delta Electronics TP70P — Сенсорные панели оператора со встроенным ПЛК

На данный момент в серию входят 5 моделей:
TP70P-RM0 без входов/выходов, расширение только по RS-485
TP70P-16TP1R с 8DI/8DO
TP70P-32TP1R с 16DI/16DO
TP70P-22XA1R с 8DI/8DO + 4AI/2AO
TP70P-21EX1R с 8DI/8DO + 4AI/1AO/2PT



Основные характеристики:

• Полноцветный сенсорный экран TFT LCD 7” (154 × 85 мм) с разрешением 800 × 480 пикс.
• Flash память: 64Мб / SRAM память: 32Кб
• 2 независимых последовательных коммуникационных порта. Один поддерживает связь ПЛК, второй – связь TP70P.
• Встроенный порт USB для загрузки программ
• Интегрированное в панель ядро ПЛК серии SS2:
• память программы - 8К шагов
• регистровая память - 5К слов
• Дискретные, аналоговые входы/выходы, входы температурных датчиков PT

		Входы					Выходы
		точек			тип		точек		тип
		дискретные	аналоговые	температуры			дискретные	аналоговые
TP70P-32TP1R		16	-	-	DC (NPN или PNP)		16	-	Реле
TP70P-16TP1R		8	-	-			8	-
TP70P-22XA1R		8	4	-			8	2
TP70P-21EX1R		8	2	2			8	1

• Высокоскоростные импульсные входы: 2 х 10кГц
• Прикладные команды ПЛК
• 8000 шагов SRAM для программирования
• Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры)
• Встроенные часы реального времени
• На экране TP70P можно реализовать различные типы объектов, включая кривые в координатах X-Y, круговые счетчики дистанции, диаграммы, индикаторы процессов и аварийную индикацию.

• TP70P поддерживает работу с контроллерами Delta. Может соединяться с сервоприводами, преобразователями частоты и температурными контроллерами Delta.

• TP70P – гибкое решение с возможностью подключения к различным внешним устройствам.

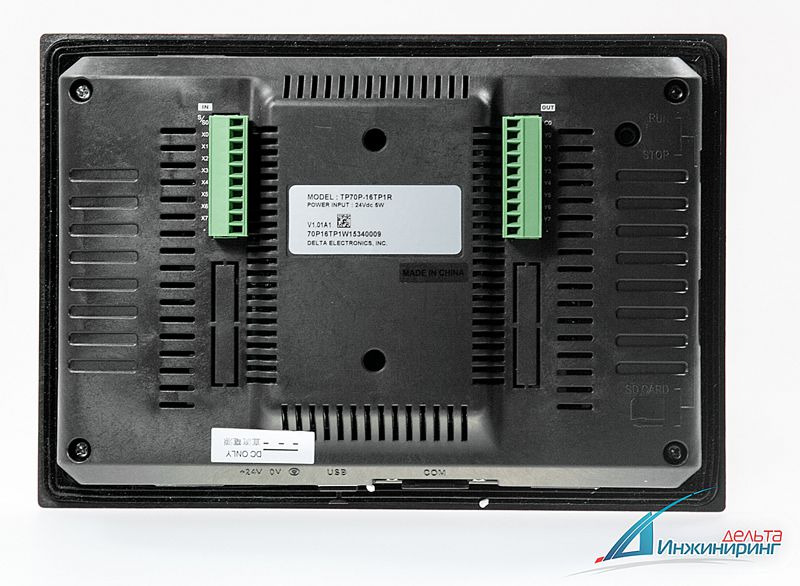

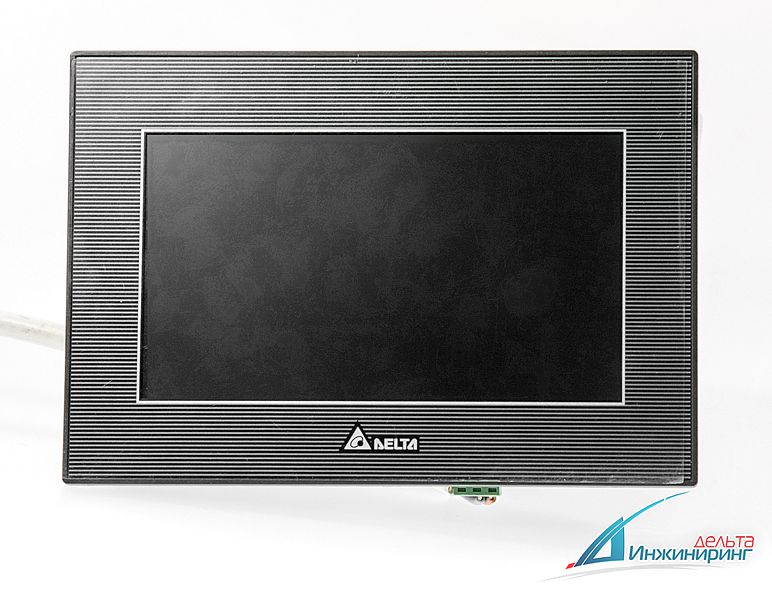

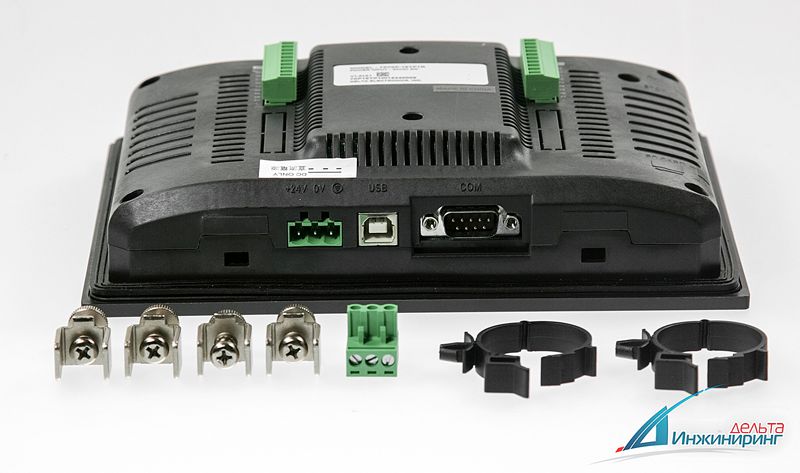

Внешний вид и размеры:



Для работы с данными панелями вам могут понадобиться:
TPEditor (версии не ниже 1.85) для программирования панели
WPLSoft (версии не ниже 2.33) для работы со встроенным ПЛК
ISPsoft (версии не ниже 2.05) для работы со встроенным ПЛК
