С 1 сентября 2022 года обновленные модули H/W v2.0 МВ110-16Д(ДН) и МВ110-8ДФ поставляются с новой версией прошивки (подробнее).
С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-32ДН поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей дискретного ввода

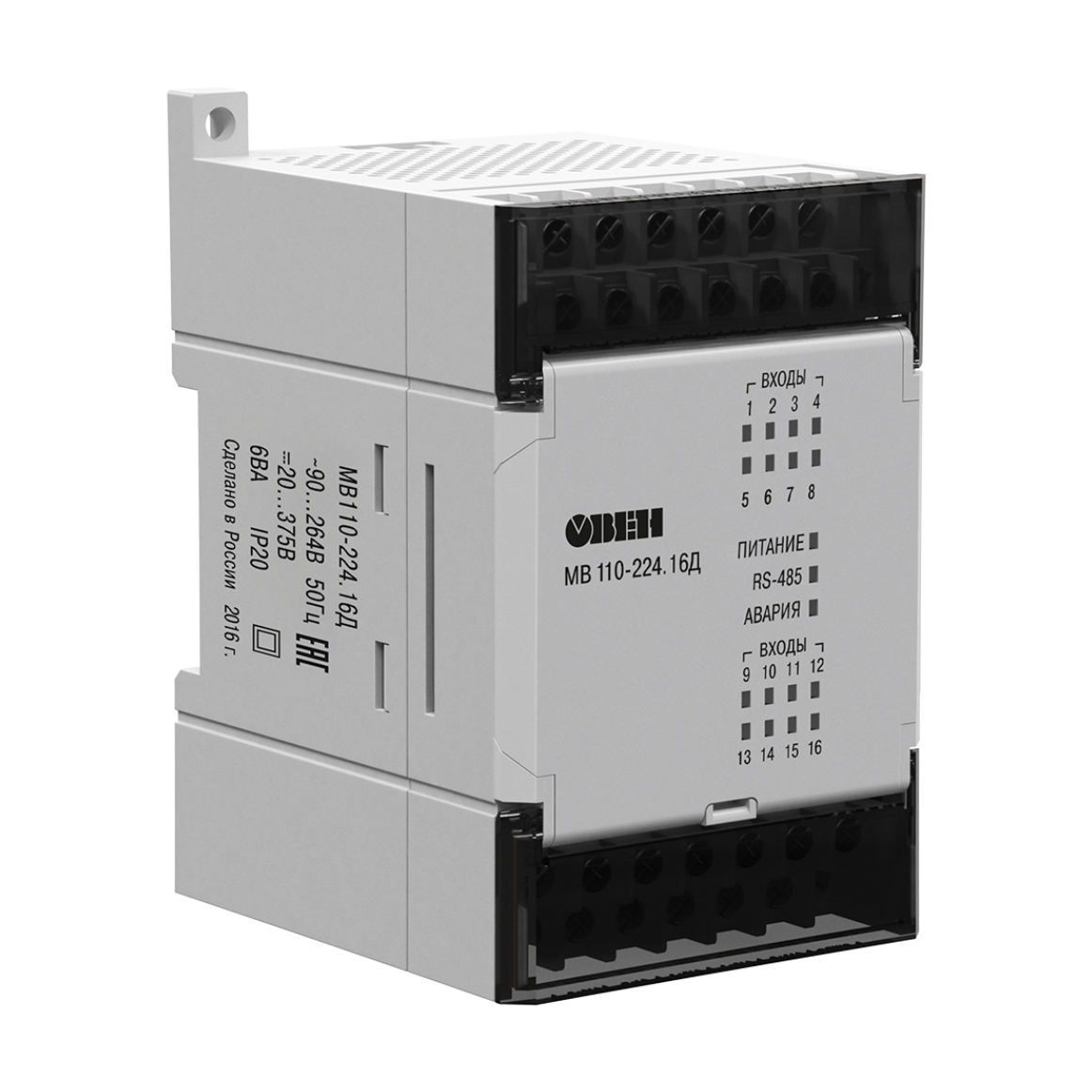

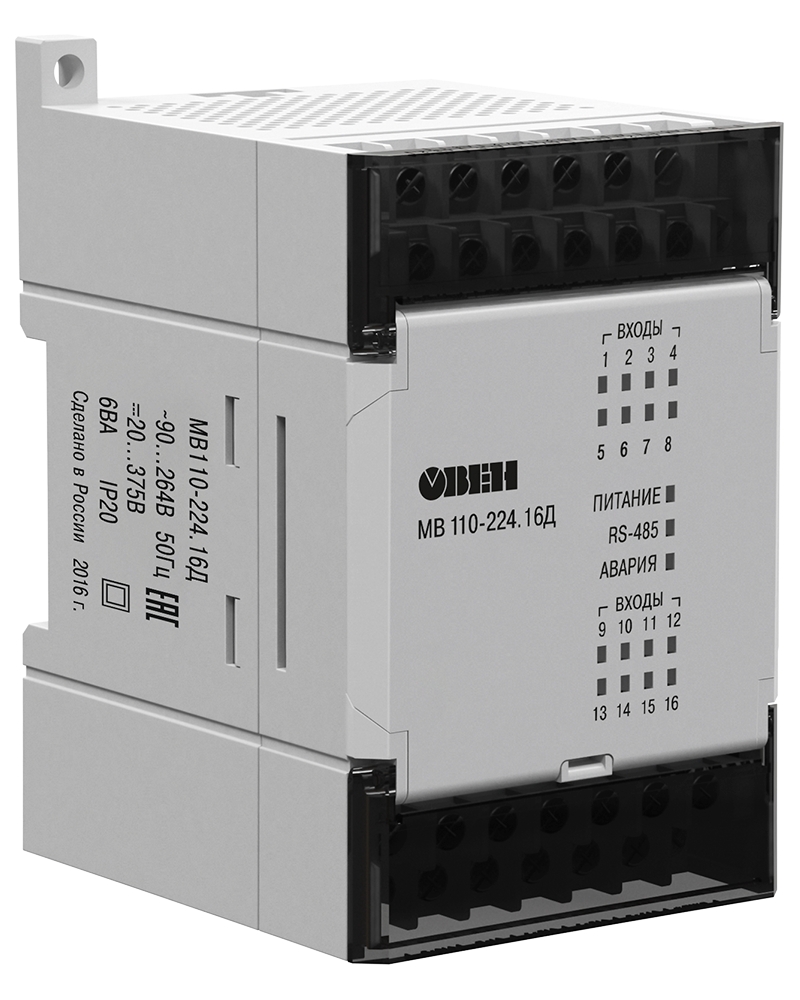

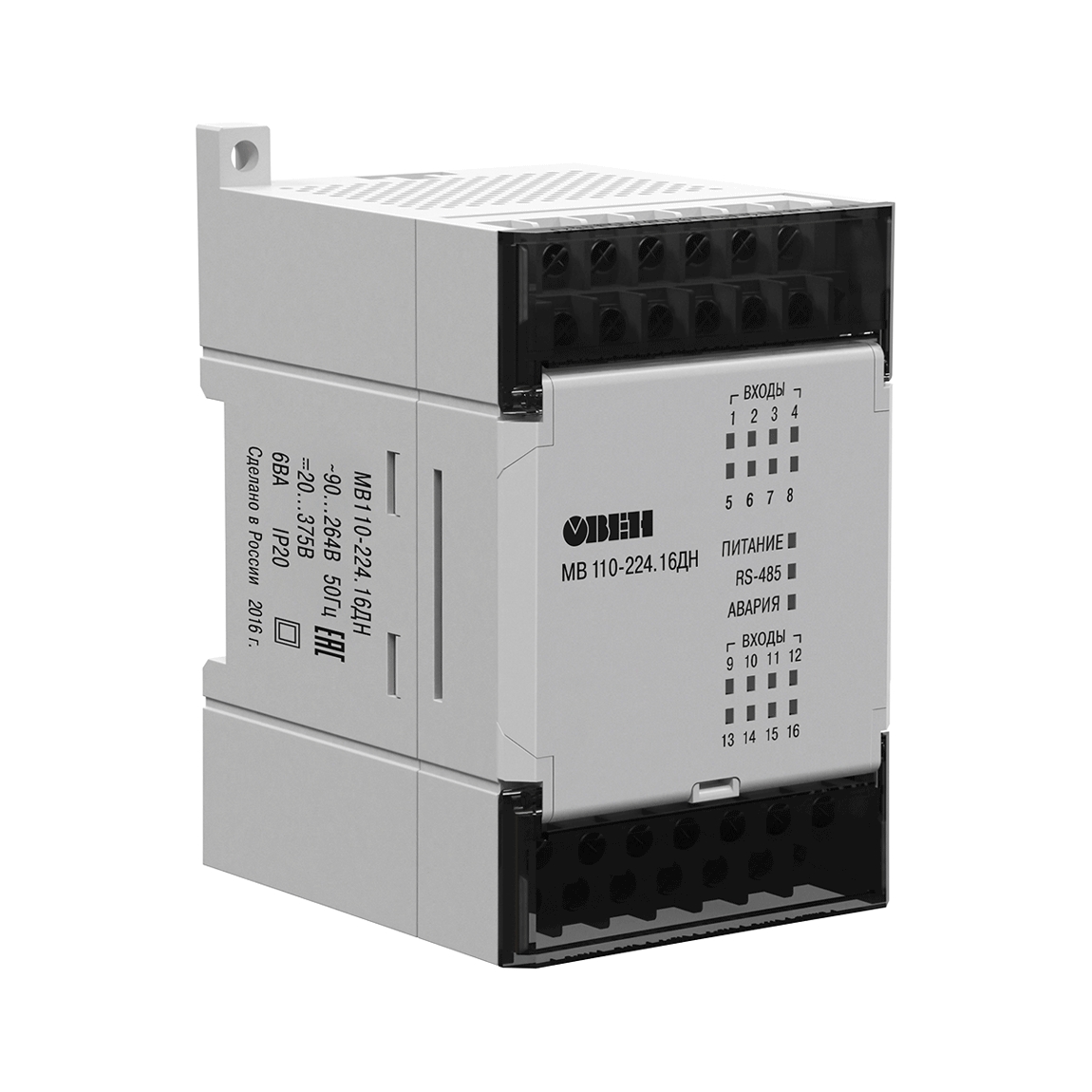

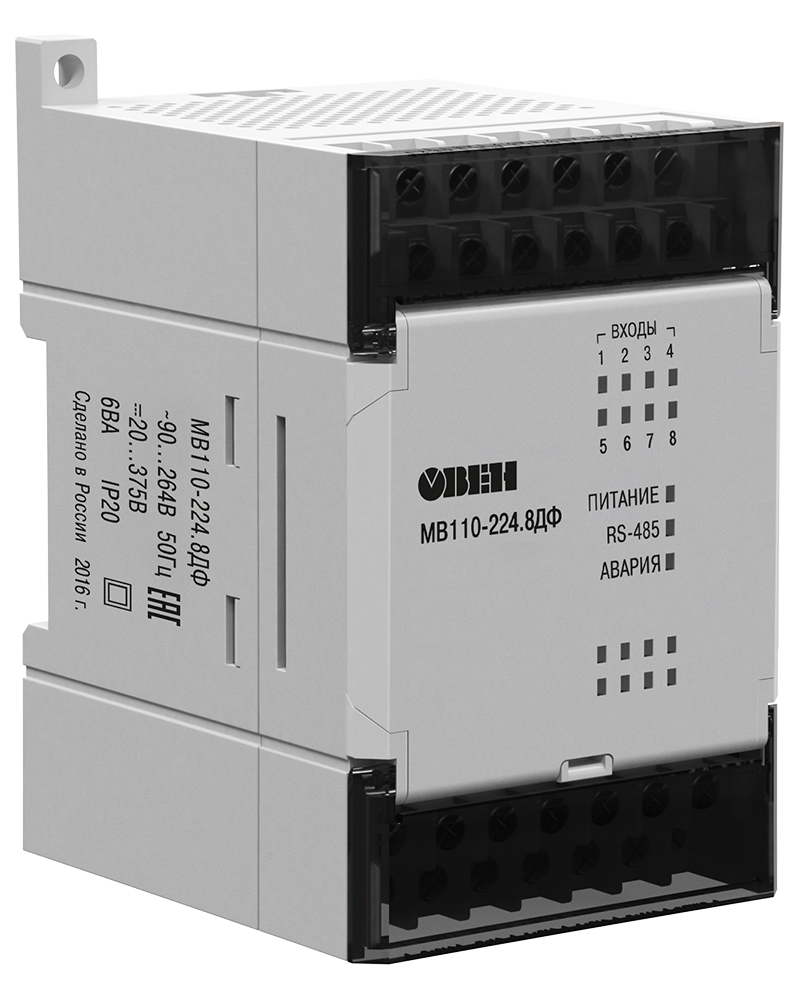

| Серия МВ110 | Статус |
| МВ110-16Д H/W v2.0 | 1 сентября 2022 года проведено обновление |
| МВ110-16ДН H/W v2.0 | |
| МВ110-8ДФ H/W v2.0 | |
| МВ110-32ДН H/W v2.0 | 1 марта 2024 года проведено обновление |
Основные отличия обновленной версии
| Параметр | Мх110H/W v2.0 | Мх110 |
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор М110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу Modbus | Да | Нет |
Особенности
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервисаOwenCloud(при использованиисетевого шлюза из линейки Пх210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например,ОВЕН АСЗ-МилиОВЕН АС4).Программное обеспечение для настройки модулей| Mx110 H/W v2.0 | OWEN Configurator (перейти) |
| Mx110 | Конфигуратор М110 (скачать) |
Технические характеристики
| Модификация | МВ110-224.16Д | МВ110-224.16ДН | МВ110-24/220.32ДН | МВ110-224.8ДФ |
 |
 |
 |
 |
|
| Входы | ||||
| Количество входов | 16 DI | 16 DI | 32 DI | 8 DI |
| Типы поддерживаемых сигналов |
|
|
сигнал ~230 В или =230 В | |
| Характеристики дискретных входов (DI) | ||||
| Гальваническая развязка входов | – | групповая (по 4 входа) | поканальная | |
| Электрическая прочность изоляции | – | 1500 В | ||
| Макс. частота входного сигнала | 1 кГц | – | ||
| Мин. длительность входного сигнала | 0,5 мс (скважность 2 для частоты 1 кГц) | – | ||
| Напряжение питания входов (внешний источник) | 24 ±3 В для транзисторных ключейДля «сухих контактов» питание не требуется! | 24 ±3 В | – | |
| Макс. входной ток | не более 7 мА | не более 8,5 мА (при напряжении входа =27 В) | – | |
| Суммарное сопротивление внешнего контакта и линии подключения | не более 100 Ом | – | ||
| Ток «логической единицы» | не менее 4 мА | не менее 4,5 мА | не менее 0,3 мА | |
| Ток «логического нуля» | не более 0,7 мА | не более 1,5 мА | не более 0,1 мА | |
| Напряжение «логической единицы» | – | – | не менее ~110 В (частотой от 47 до 63 Гц) или =150 В (постоянное) | |
| Напряжение «логического нуля» | – | – | не более ~20 В (частотой от 47 до 63 Гц) или =15 (постоянное) | |
| Питание | ||||
| Тип питания | универсальное ~230 В/=24 В | универсальное ~230 В/=24 В | зависит от модификации | универсальное ~230 В/=24 В |
| Напряжение питания | переменное:~90…264 В (номинальное ~230 В) частотой 47…63 Гцилипостоянное:=18…30 В (номинальное =24 В) | МВ110-220.32ДН:~90…264 В (номинальное ~230 В) частотой 47…63 ГцМВ110-24.32ДН:=18…30 В (номинальное =24 В) | переменное:~90…264 В (номинальное ~230 В) частотой 47…63 Гцилипостоянное:=18…30 В (номинальное =24 В) | |
| Потребляемая мощность | не более 6 ВА | не более 40 ВА | не более 6 ВА | |
| Конструктивное исполнение | ||||
| Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | (63×110×75) ±1 мм | |
| Степень защиты | IP20 | |||
| Монтаж | на DIN-рейку / на стену | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -10…+55 °С | |||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||
| Комплектность | ||||
| Модуль | 1 шт. | |||
| Паспорт / Гарантийный талон | 1 экз. | |||
| Краткое руководство по эксплуатации | 1 экз. | |||
Схемы подключения
| МВ110-224.16Д | МВ110-224.16ДН | МВ110-24/220.32ДН | МВ110-224.8ДФ |

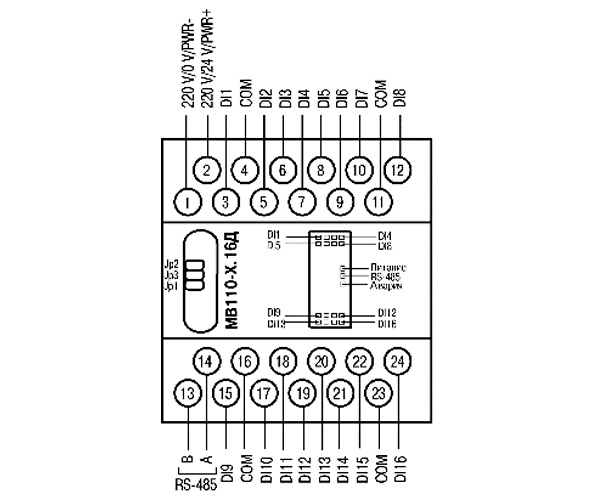

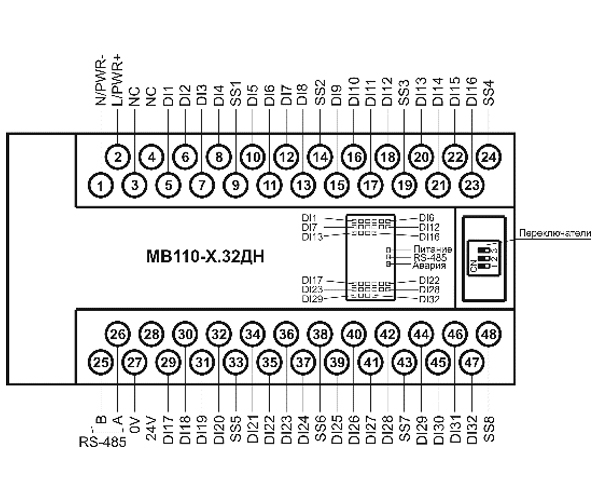

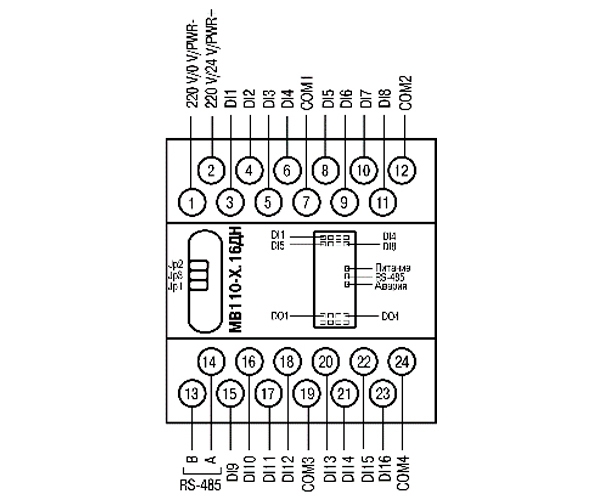

| Общий чертеж | |||
 |
 |
 |
 |

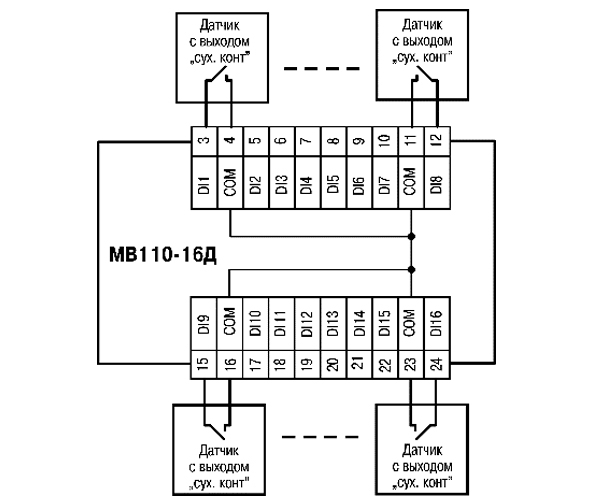

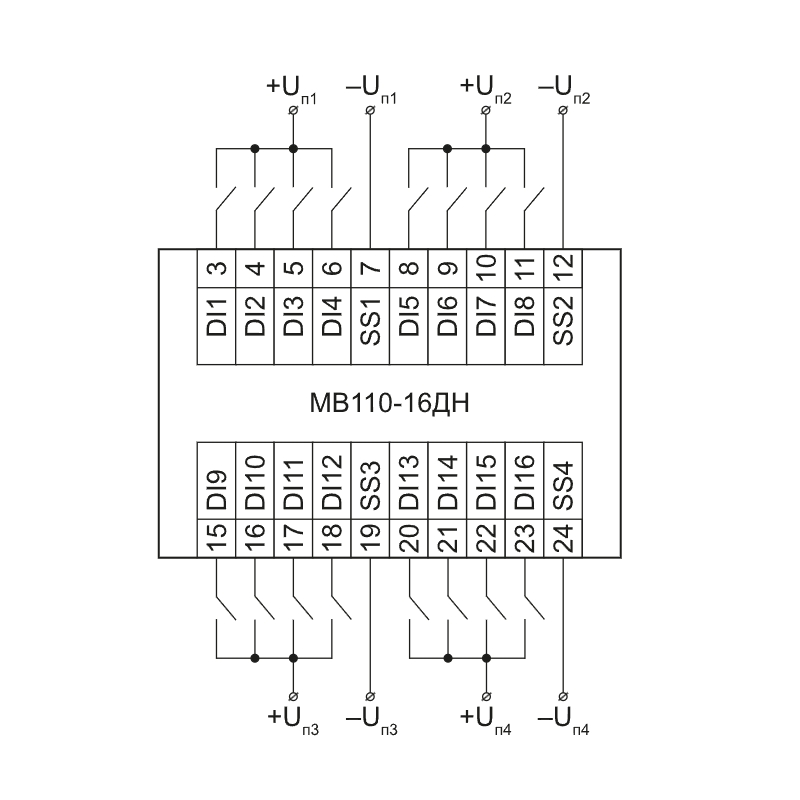

| Схема подключения датчиков «сухие контакты» | |||
 |
– | – | – |

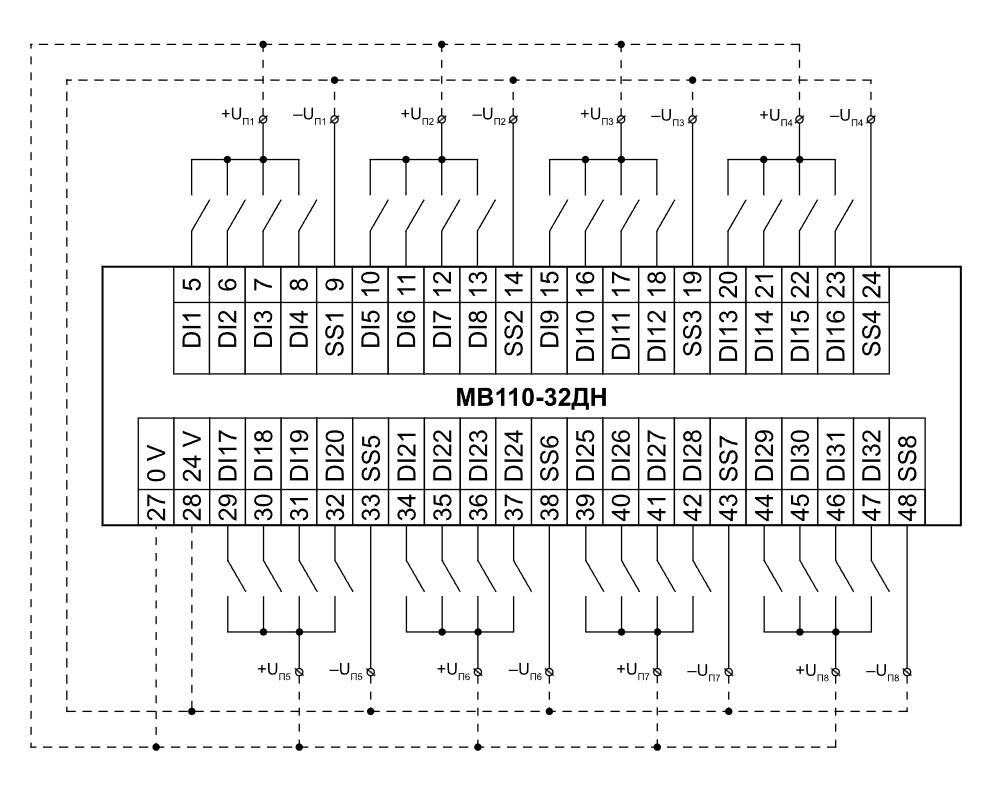

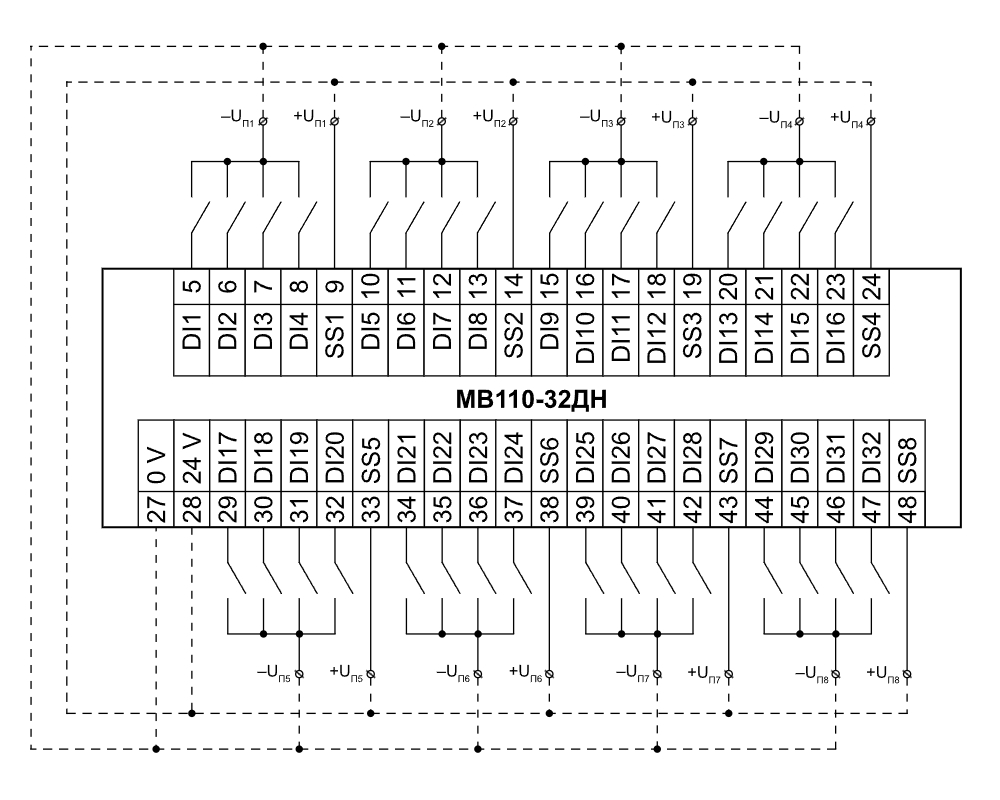

| Схема подключения контактных датчиков | |||
| – |   |
  |
– |

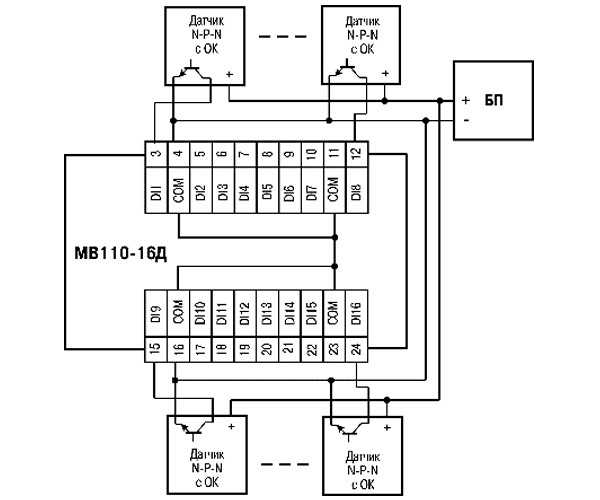

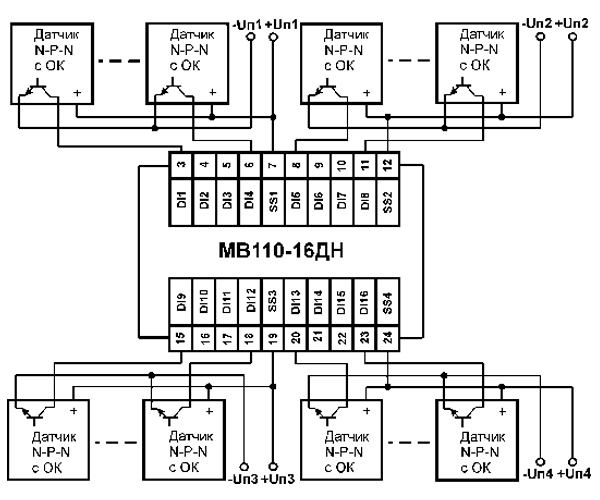

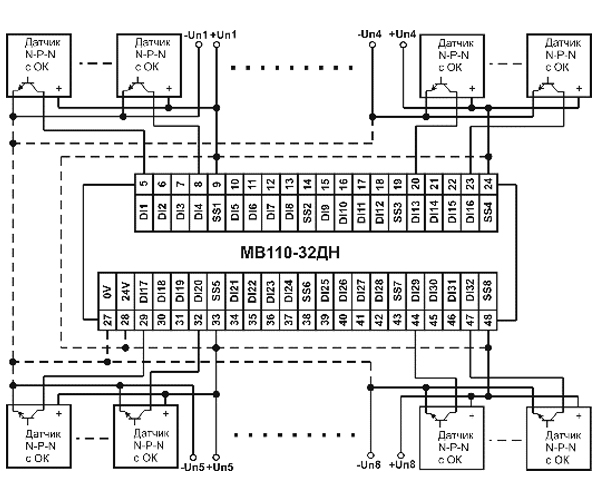

| Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор n-p-n типа с открытым коллектором | |||
 |
 |
 |
– |

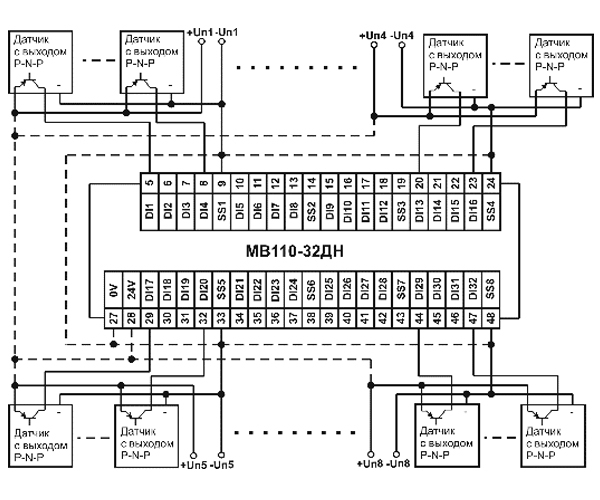

| Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p типа | |||
| – |  |
 |
– |

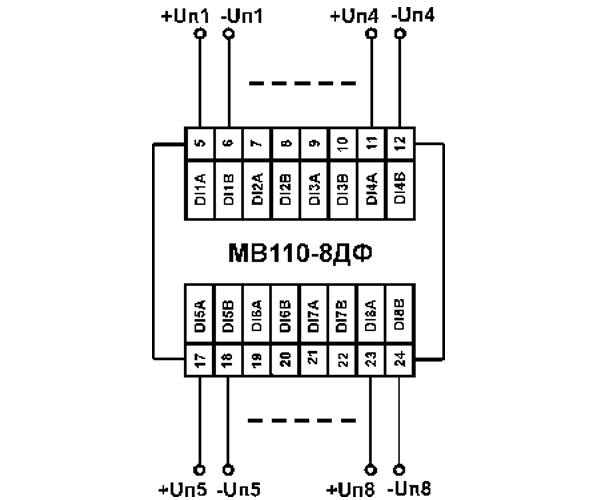

| Схема подключения сигналов переменного напряжения ~230 В | |||
| – | – | – |  |
| Схема подключения сигналов постоянного напряжения =230 В | |||
| – | – | – |  |

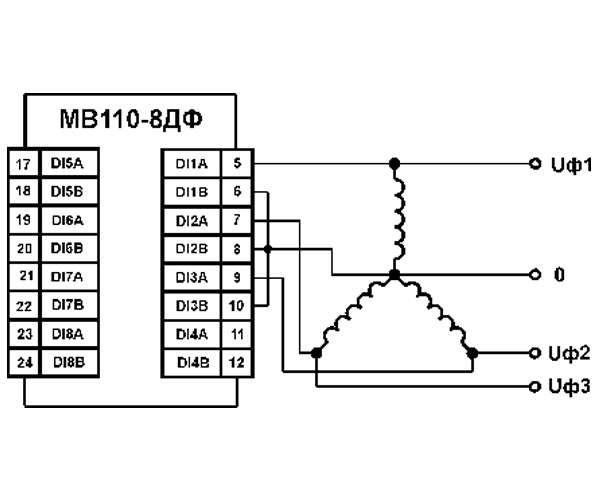

| Схема подключения трехфазного двигателя (пример контроля обрыва питающих фаз) | |||
| – | – | – |  |
FAQ
Сколько модулей можно подключить к интерфейсу RS485?
Без использования повторителей можно подключить до 32х двух модулей на один интерфейс RS485.Можно использоватьповторитель интерфейса RS-485 ОВЕН АС5.Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях:- количество приборов в сети больше чем 32;
- длина линии связи между приборами превышает 1200 метров.
Можно ли использовать модули ввода-вывода, производимые компанией ОВЕН, совместно с ПЛК других компаний?
Построение таких систем возможно, если в ПЛК поддержан один из протоколов, поддержанных в модулях (а именно, ОВЕН, ModBus RTU, ModBus ASCII, DCON).В обозначении модуля указана маркировка 224. Могу ли я «запитать» данный модуль от источника =24В?Универсальный источник питания (при заказе обозначается 224) позволяет организовать питание прибора как от источника постоянного тока (=20..375 В), так и от источника переменного напряжения (~90.. 264 В).У меня модуль МК110-220.4ДН.4Р, но в конфигураторе мне не доступен выбор логики срабатывания выходов в зависимости от состояния входов. Могу ли я обновить прошивку модуля?
Да. Прошивку модуля можно обновить по интерфейсу RS485. При обновлении прошивки станет доступен функционал. Обновление встроенной программы микроконтроллера модуля представлено на страничке соответствующего модуля.Также это обновление доступно для модулей МК110-8Д(ДН).4Р.Какое оборудование необходимо для настройки модуля?
Для конфигурирования модуля Вам понадобится преобразователь интерфейса RS485-RS232 или RS485-USB (например,АС3-МилиАС4).Можно ли использовать один конфигуратор для всех модулей?
Для модулей МВА8, МВУ8, МДВВ предусмотрены отдельные конфигураторы. Для линейки Мх110 (МВ110, МК110, МУ110) используется общий конфигуратор М110.В комплект поставки модулей входит диск с конфигуратором, также Вы можете воспользоваться ссылкой для скачивания на сайте компании ОВЕН.Где можно посмотреть примеры подключения модулей к ПЛК, панелям оператора?
С примерами подключения модулей Вы можете ознакомится нафоруме компании ОВЕН.Можно ли при работе с модулем МК110-220.4К.4Р считывать значения входов и управлять выходными элементами по интерфейсу RS485
Такой вариант работы с модулем возможен. Можно считывать значения входов и управлять выходными э/м реле по интерфейсу RS485. Кроме этого возможен режим работы модуля по прямой логике.Возможно ли питание тензометрических датчиков внешним источником напряжения при совместной работе с модулями МВ110-224.1(4)ТД
«Запитывать» тензометрические датчики от внешнего источника не надо. Питание на схему датчика подается с клемм прибора.Забыл сетевые настройки модуля: как я могу с ним связаться?
Необходимо установить в модуле перемычку «Заводские настройки» (его расположение Вы можете уточнить в РЭ к модулю). После этого в Конфигураторе необходимо выбрать«Заводские настройки»Алгоритм вычисления контрольной суммы по протоколу DCON (работаем с модулем МВ110-8АС) или как вариант ответа контрольные суммы для опроса входов 1, 2 и 3 блока с базовым адресом 0, т.е. КС для посылок #000, #001, #002.
Алгоритм контрольной суммы при работе по протоколу DCON- сумма всех кодов ASCII символов посылки.Например, #102#-351-490-482-50Суммируем, получаем 182. Далее переводим в HEX->B6Получаем #102 B6Для следующих посылок:#000 B3#001 B4#002 B5Каков допустимый диапазон входного напряжения для входов типа ДН (МВ110-16ДН, МК110-4ДН.4Р, МК110-8ДН.4Р)
Допустимый диапазон напряжения 21..27 В (постоянного напряжения)Работаю с МВ110-8АС и ПЛК100. Что необходимо использовать?
Float variable(listen) или Float variable(listen)+Time для чтения значения со входа в формате Float.Необходимо использовать Float variable(listen)+Time, так как в регистре присутствует также метка времени.Какие датчики можно использовать совместно с МВ110-224.pH
Для работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей:Hanna Instruments (HI1043B, HI1053B и др.), Endress+Hauser, а также электроды других производителей со схожими характеристиками.Документация и ПО
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Комплект клеммников КК12 mdl: КК12 | 732.00 | 2 | |
| Комплект клеммников КК24 mdl: КК24 | 1,769.00 | - | |
| Модуль дискретного ввода МВ110-220.32ДН mdl: МВ110-220.32ДН | 17,446.00 | - | |
| Модуль дискретного ввода МВ110-224.16Д mdl: МВ110-224.16Д | 10,614.00 | - | |
| Модуль дискретного ввода МВ110-224.16ДН mdl: МВ110-224.16ДН | 10,614.00 | - | |
| Модуль дискретного ввода МВ110-224.8ДФ mdl: МВ110-224.8ДФ | 11,102.00 | - | |
| Модуль дискретного ввода МВ110-24.32ДН mdl: МВ110-24.32ДН | 17,446.00 | - | |
