ОВЕН МВ110-хТД — модули аналогового ввода сигналов тензодатчиков

•
•
•
•
•
•
•

Модули предназначены для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485.

Коммуникационные возможности
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTUModbus ASCIIОВЕНDCON
Скорость обмена по RS-485	2400…115200 бит/с

Особенности

• Автоматическое определение протокола
• Съемные клеммники с невыпадающими винтами
• Универсальное питание (=24 В или ~230 В)
• Обновление встроенного программного обеспечения по RS-485
• Поддержка облачного сервисаOwenCloud(при использованиисетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например,ОВЕН АСЗ-МилиОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Технические характеристики

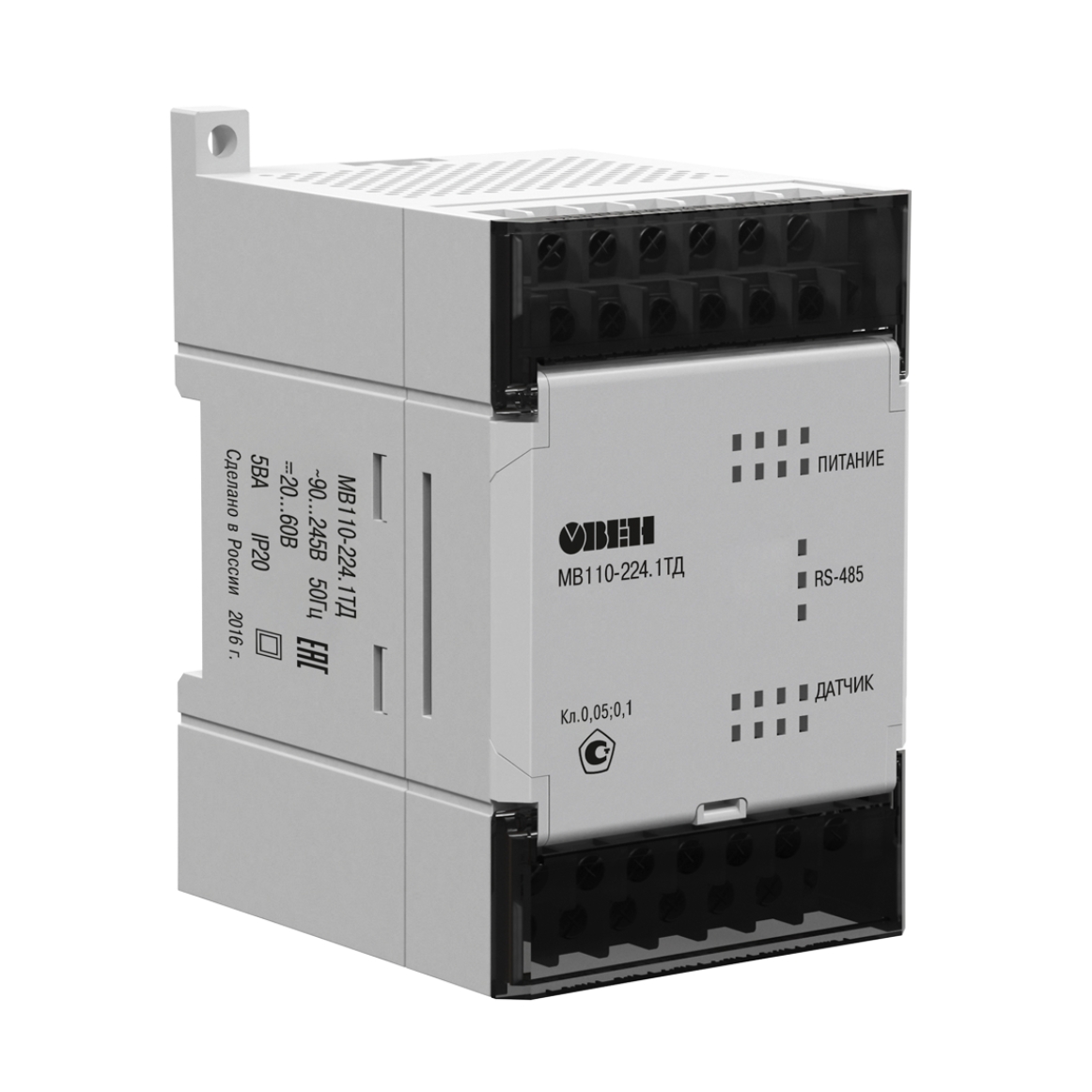

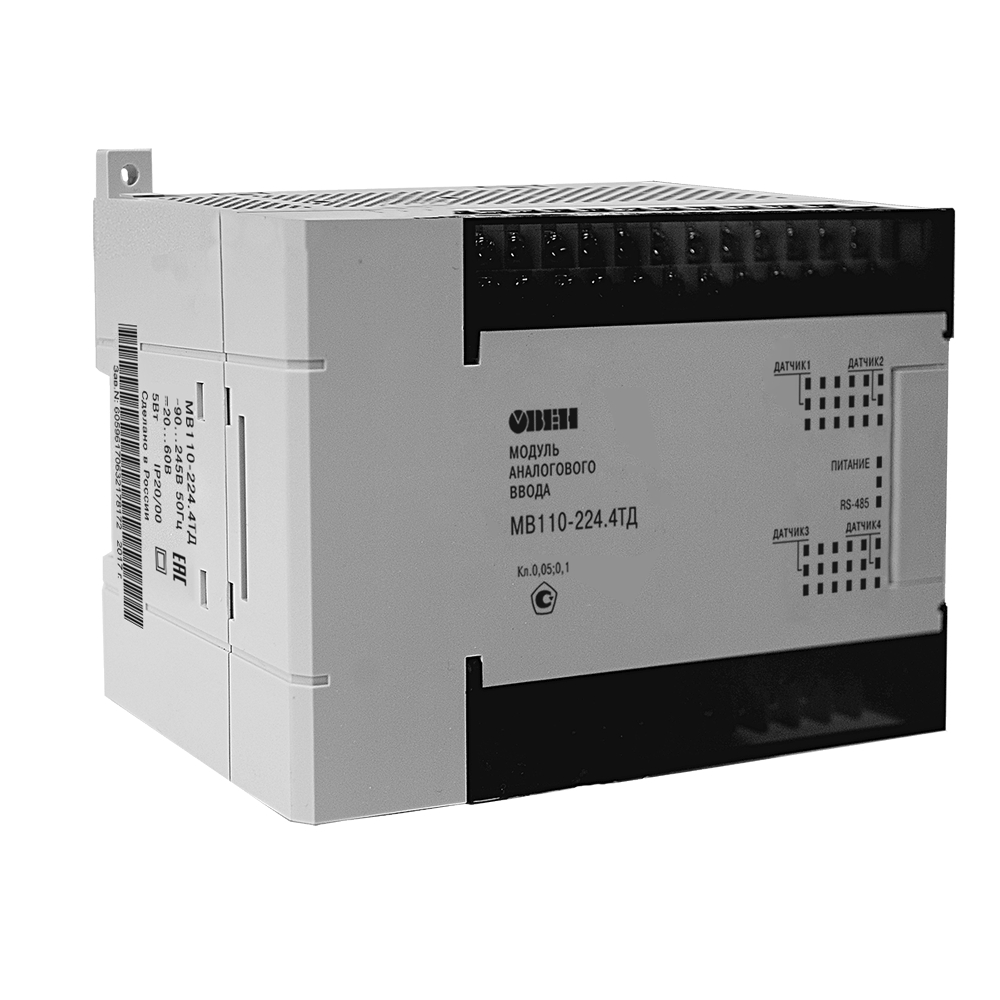

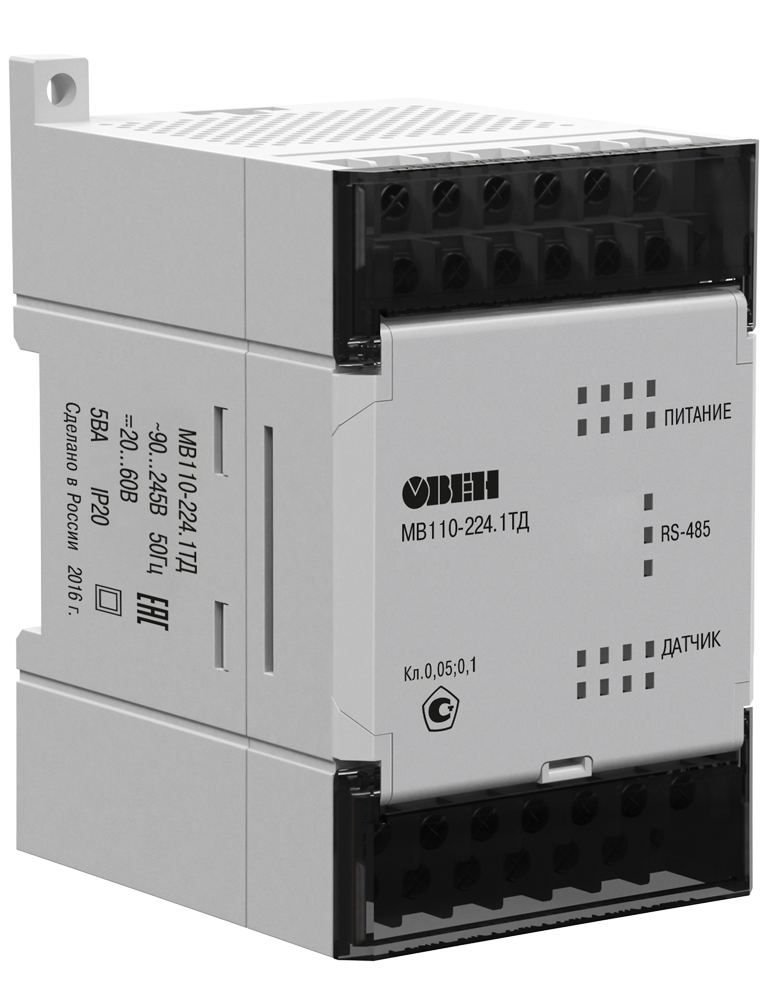

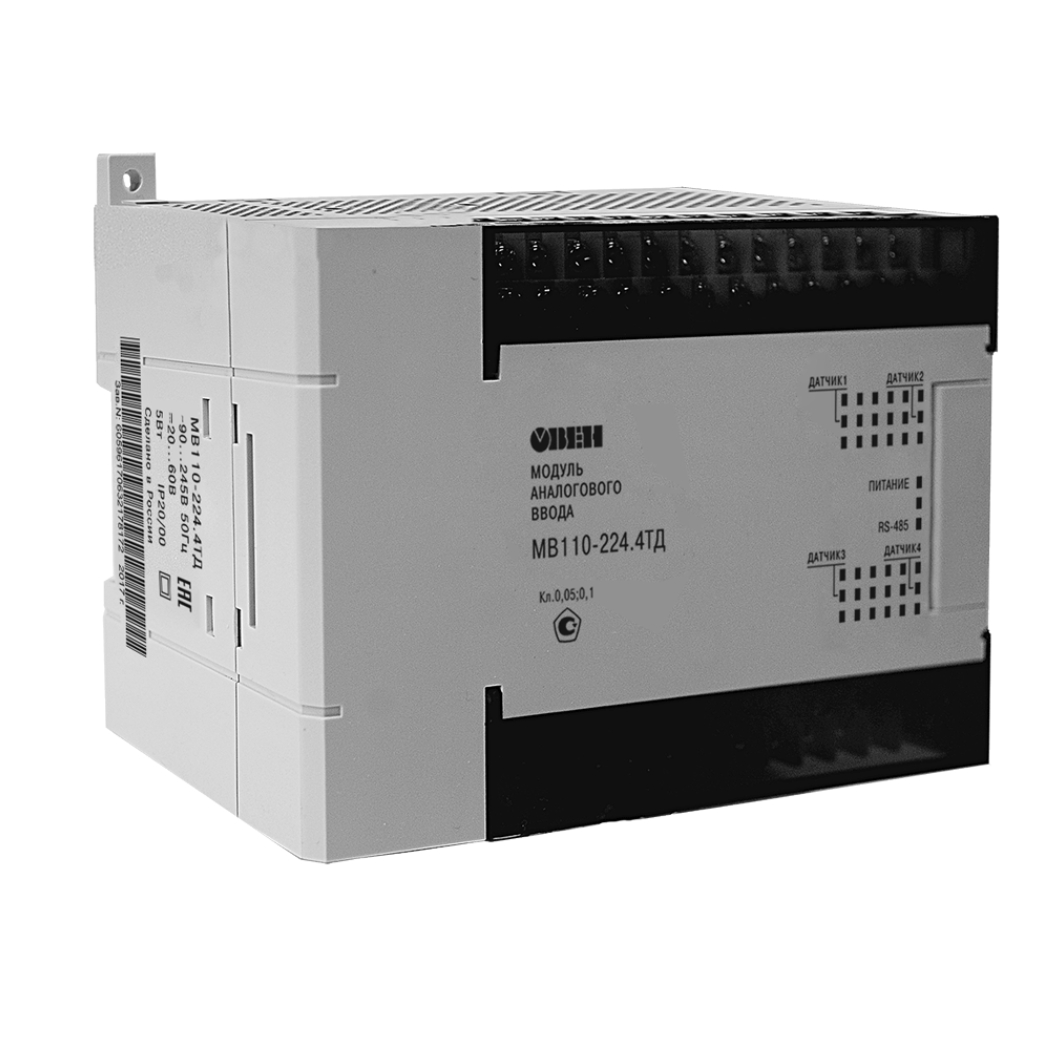

Модификация		МВ110-224.1ТД	МВ110-224.4ТД
Входы
Количество входов		1 AI	4 AI
Типы поддерживаемых сигналов		тензометрический датчик мостового типа
Характеристики аналоговых входов (AI)
Предел основной приведенной погрешности		±0,05 %
Разрядность АЦП		24 бита
Схема подключения мостового тензодатчика		четырех- или шестипроводная
Сопротивление тензодатчика		87…1000 Ом
Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал		не менее 87 Ом (4 датчика сопротивлением 350 Ом)
Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока		2,5 В ±5 %
Время обновления данных измерений в канале
в режиме с возбуждением датчика постоянным напряжением	включен 1 измерительный канал	от 2,1 мс	от 90 мс
	включены 2 измерительных канала	–	от 55 мс
	включены 3 измерительных канала	–	от 80 мс
	включены 4 измерительных канала	–	от 110 мс
в режиме с возбуждением датчика знакопеременным напряжением	включен 1 измерительный канал	от 110 мс	от 330 мс
	включены 2 измерительных канала	–	от 152 мс
	включены 3 измерительных канала	–	от 230 мс
	включены 4 измерительных канала	–	от 310 мс
Время установления рабочего режима (предварительный прогрев)		не более 20 мин
Питание
Тип питания		универсальное ~230 В/=24 В
Напряжение питания		переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гцилипостоянное: =18…30 В (номинальное =24 В)
Потребляемая мощность		не более 5 ВА
Конструктивное исполнение
Габаритные размеры		(63×110×75) ±1 мм	(140×114×75) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха		-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
Комплектность
Модуль		1 шт.
Паспорт / Гарантийный талон		1 экз.
Краткое руководство по эксплуатации		1 экз.

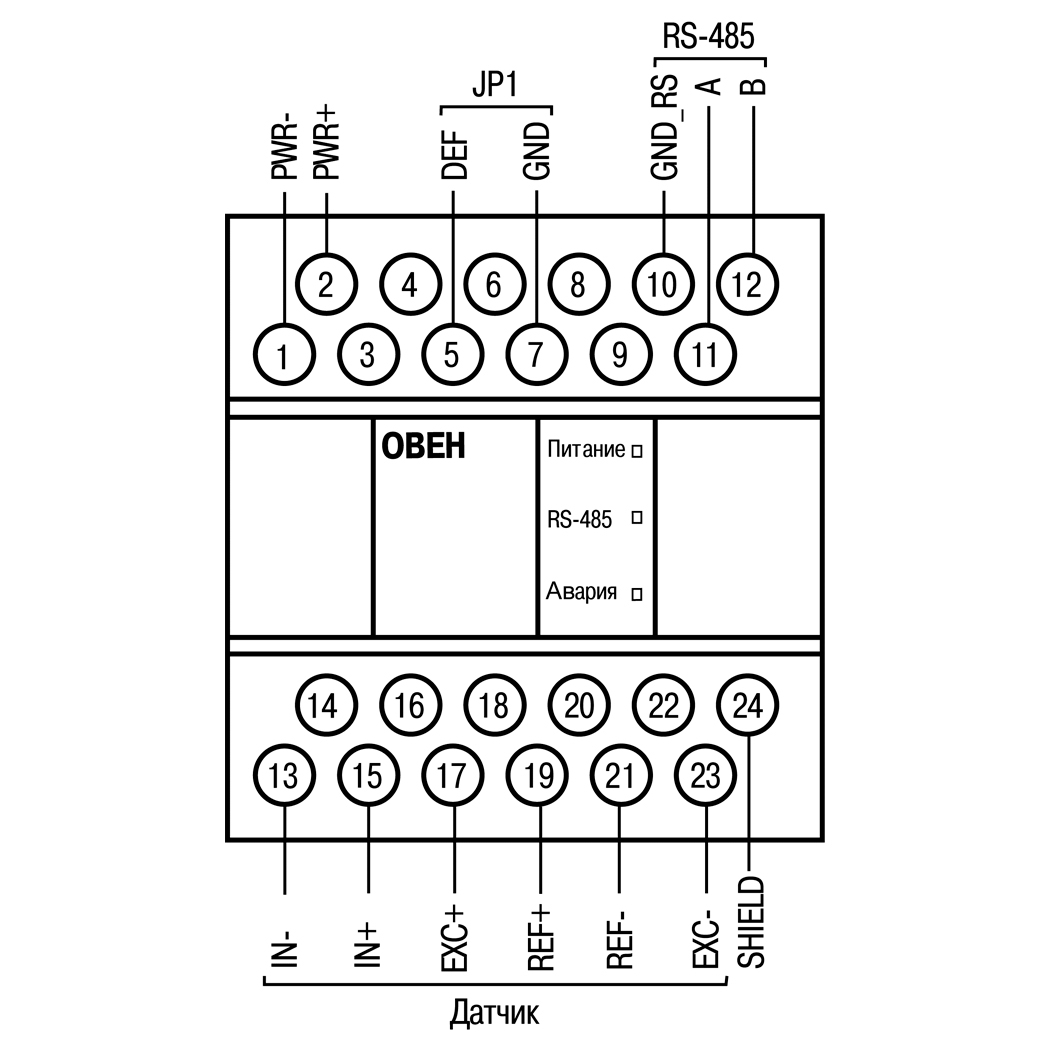

Схемы подключения

МВ110-224.1ТД	МВ110-224.4ТД
Общий чертеж
Схема подключения к прибору внешних устройств с применением четырехпроводной схемы подключения к датчику и использованием заземления
Схема подключения к прибору внешних устройств с применением шестипроводной схемы подключения к датчику и без использования заземления

FAQ

Сколько модулей можно подключить к интерфейсу RS485?

Без использования повторителей можно подключить до 32х двух модулей на один интерфейс RS485.Можно использоватьповторитель интерфейса RS-485 ОВЕН АС5.Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях:

• количество приборов в сети больше чем 32;
• длина линии связи между приборами превышает 1200 метров.

Можно ли использовать модули ввода-вывода, производимые компанией ОВЕН, совместно с ПЛК других компаний?

Построение таких систем возможно, если в ПЛК поддержан один из протоколов, поддержанных в модулях (а именно, ОВЕН, ModBus RTU, ModBus ASCII, DCON).В обозначении модуля указана маркировка 224. Могу ли я «запитать» данный модуль от источника =24В?Универсальный источник питания (при заказе обозначается 224) позволяет организовать питание прибора как от источника постоянного тока (=20..375 В), так и от источника переменного напряжения (~90.. 264 В).

У меня модуль МК110-220.4ДН.4Р, но в конфигураторе мне не доступен выбор логики срабатывания выходов в зависимости от состояния входов. Могу ли я обновить прошивку модуля?

Да. Прошивку модуля можно обновить по интерфейсу RS485. При обновлении прошивки станет доступен функционал. Обновление встроенной программы микроконтроллера модуля представлено на страничке соответствующего модуля.Также это обновление доступно для модулей МК110-8Д(ДН).4Р.

Какое оборудование необходимо для настройки модуля?

Для конфигурирования модуля Вам понадобится преобразователь интерфейса RS485-RS232 или RS485-USB (например,АС3-МилиАС4).

Можно ли использовать один конфигуратор для всех модулей?

Для модулей МВА8, МВУ8, МДВВ предусмотрены отдельные конфигураторы. Для линейки Мх110 (МВ110, МК110, МУ110) используется общий конфигуратор М110.В комплект поставки модулей входит диск с конфигуратором, также Вы можете воспользоваться ссылкой для скачивания на сайте компании ОВЕН.

Где можно посмотреть примеры подключения модулей к ПЛК, панелям оператора?

С примерами подключения модулей Вы можете ознакомится нафоруме компании ОВЕН.

Можно ли при работе с модулем МК110-220.4К.4Р считывать значения входов и управлять выходными элементами по интерфейсу RS485

Такой вариант работы с модулем возможен. Можно считывать значения входов и управлять выходными э/м реле по интерфейсу RS485. Кроме этого возможен режим работы модуля по прямой логике.

Возможно ли питание тензометрических датчиков внешним источником напряжения при совместной работе с модулями МВ110-224.1(4)ТД

«Запитывать» тензометрические датчики от внешнего источника не надо. Питание на схему датчика подается с клемм прибора.

Забыл сетевые настройки модуля: как я могу с ним связаться?

Необходимо установить в модуле перемычку «Заводские настройки» (его расположение Вы можете уточнить в РЭ к модулю). После этого в Конфигураторе необходимо выбрать«Заводские настройки»

Алгоритм вычисления контрольной суммы по протоколу DCON (работаем с модулем МВ110-8АС) или как вариант ответа контрольные суммы для опроса входов 1, 2 и 3 блока с базовым адресом 0, т.е. КС для посылок #000, #001, #002.

Алгоритм контрольной суммы при работе по протоколу DCON- сумма всех кодов ASCII символов посылки.Например, #102#-351-490-482-50Суммируем, получаем 182. Далее переводим в HEX->B6Получаем #102 B6Для следующих посылок:#000 B3#001 B4#002 B5

Каков допустимый диапазон входного напряжения для входов типа ДН (МВ110-16ДН, МК110-4ДН.4Р, МК110-8ДН.4Р)

Допустимый диапазон напряжения 21..27 В (постоянного напряжения)

Работаю с МВ110-8АС и ПЛК100. Что необходимо использовать?

Float variable(listen) или Float variable(listen)+Time для чтения значения со входа в формате Float.Необходимо использовать Float variable(listen)+Time, так как в регистре присутствует также метка времени.

Какие датчики можно использовать совместно с МВ110-224.pH

Для работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей:Hanna Instruments (HI1043B, HI1053B и др.), Endress+Hauser, а также электроды других производителей со схожими характеристиками.
