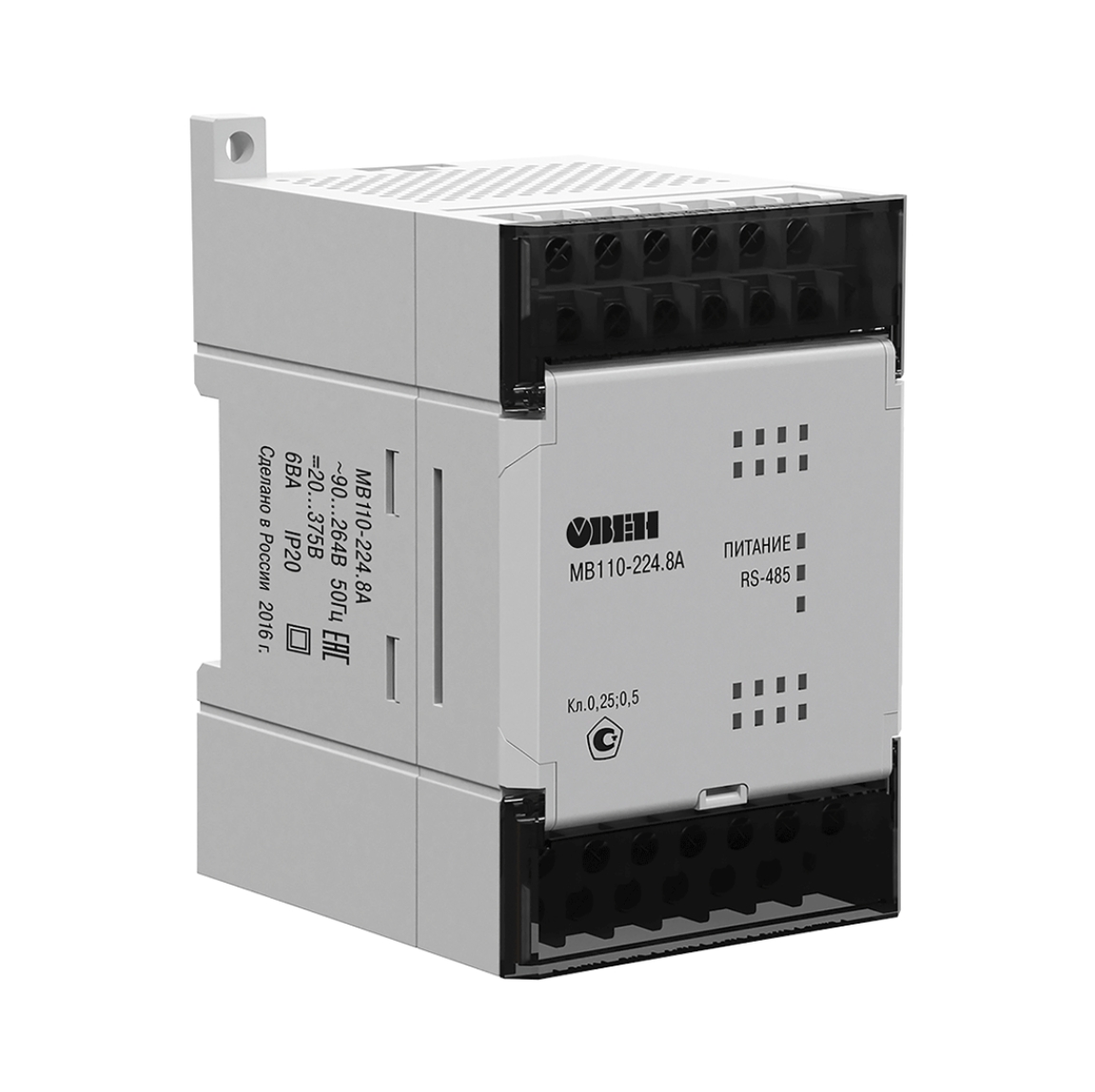

ОВЕН МВ110-хА — модули аналогового ввода с универсальными входами (AI)

•
•
•
•
•
•
•
•

Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-8А поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.

Обновление модулей аналогового ввода

Серия МВ110	Статус
МВ110-8А H/W v2.0	1 марта 2024 года проведено обновление
МВ110-2А	В стадии обновления

Основные отличия обновленной версии

Параметр	Мх110 H/W v2.0	Мх110
ПО для настройки	OWEN Configurator (Modbus RTU)	Конфигуратор М110 (ОВЕН)
Поддерживаемые протоколы	Modbus RTU/ASCII, ОВЕН	Modbus RTU/ASCII, ОВЕН, DCON
Счётчики импульсов дискретных входов	Энергозависимые	Энергонезависимые
Восстановление заводских настроек	Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А ) в положении ON	Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON
Режим «жесткой логики» для модулей ввода/вывода	Нет	Да
Поддерживаемые функции записи по протоколу Modbus	0x10	0x10, 0x0F
Доступ к сетевым параметрам по протоколу Modbus	Да	Нет
Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus	Да	Нет

Особенности

• Индивидуальная конфигурация для каждого входа
• Диагностика состояния подключенных аналоговых датчиков
• Автоматическое определение протокола
• Съемные клеммники с невыпадающими винтами
• Универсальное питание (=24 В или ~230 В)
• Обновление встроенного программного обеспечения по RS-485
• Поддержка облачного сервисаOwenCloud(при использованиисетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например,ОВЕН АСЗ-МилиОВЕН АС4).Программное обеспечение для настройки модулей

Mx110 H/W v2.0	OWEN Configurator (перейти)
Mx110	Конфигуратор М110 (скачать)

Технические характеристики

Модификация		МВ110-224.2А	МВ110-224.8А
Входы
Количество входов		2 AI	8 AI
Типы поддерживаемых сигналов		унифицированные сигналы:0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 Втермосопротивления:50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000термопары:L, J, N, K, S, R, B, T, A-1, A-2, A-3
		сопротивление:0…5000 Ом(датчик положения задвижки)	сопротивление:0…900(2000) Ом(датчик положения задвижки)
Характеристики аналоговых входов (AI)
Предел основной приведенной погрешности		±0,5 % – для термоэлектрических преобразователей±0,25 % – для термометров сопротивления и унифицированных сигналов
Разрядность АЦП		16 бит
Время опроса одного входа	Унифицированные сигналы	не более 0,4 с	не более 0,6 с
	Термосопротивления	не более 0,8 с	не более 0,9 с
	Термопары	не более 0,4 с	не более 0,6 с
Входное сопротивление для унифицированных сигналов	тока 0(4)…20 мА	130…250 Ом
	тока 0…5 мА	130…500 Ом
	напряжения 0…1 В	не менее 200 кОм
Питание
Тип питания		универсальное ~230 В/=24 В
Напряжение питания		переменное:~90…264 В (номинальное ~230) частотой 47…63 Гцилипостоянное:=18…30 (номинальное =24) В
Потребляемая мощность		не более 6 ВА
Напряжение встроенного источника питания		=24 ±3 В	-
Ток встроенного источника питания		не более 50 мА	-
Конструктивное исполнение
Габаритные размеры		(63×110×75) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха		-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
Комплектность
Модуль		1 шт.
Паспорт / Гарантийный талон		1 экз.
Краткое руководство по эксплуатации		1 экз.

Схемы подключения

МВ110-224.2А	МВ110-224.8А

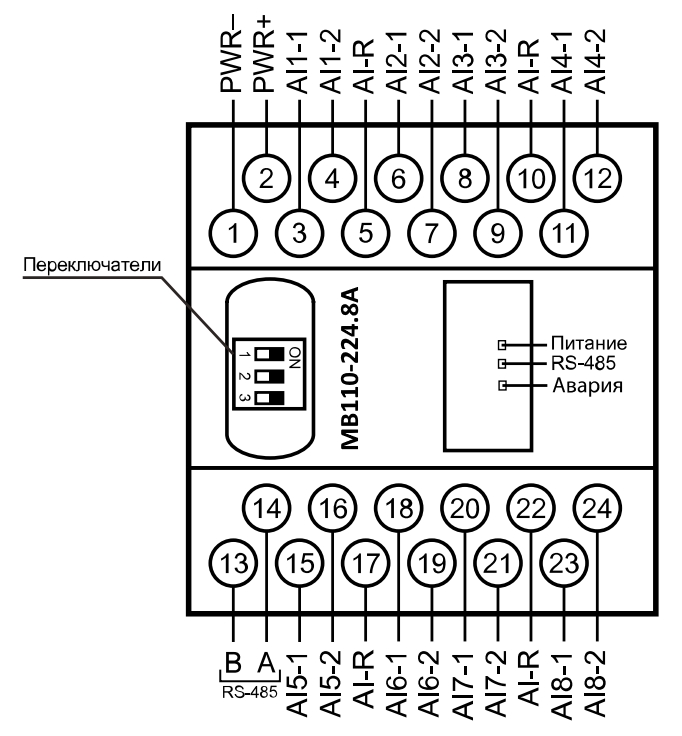

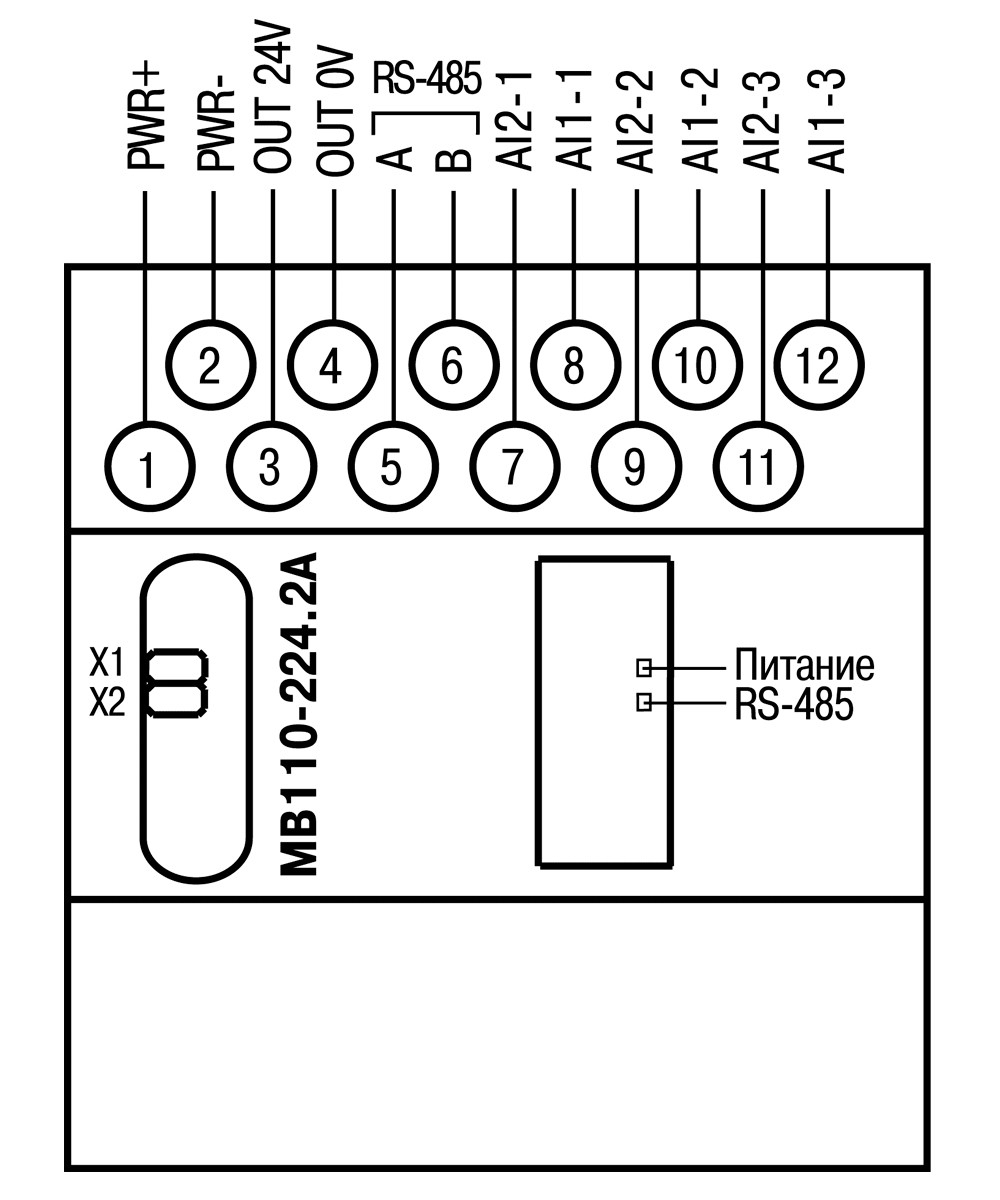

Общий чертеж
Схема подключения термометра сопротивления

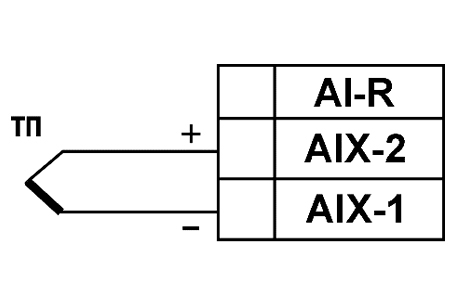

Схема подключения термоэлектрического преобразователя

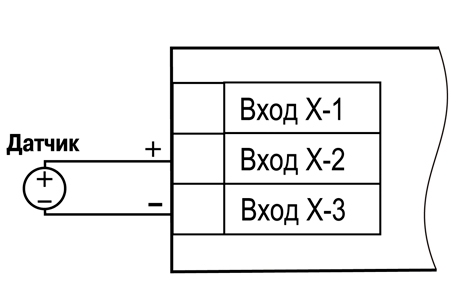

Схема подключения активного датчика с выходом в виде напряжения -50…+50 мВ или 0…1 В
Схема подключения активного датчика с токовым выходом 0…5 мА, 0…20 мА или 4…20 мАУстановка шунтирующего резистораRш= 49,9 Ом – обязательна!
Схема подключения датчика положения задвижки резистивного типа
Схема подключения дискретных датчиков «сухие контакты»
–

FAQ

Сколько модулей можно подключить к интерфейсу RS485?
Без использования повторителей можно подключить до 32х двух модулей на один интерфейс RS485.Можно использоватьповторитель интерфейса RS-485 ОВЕН АС5.Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях:

• количество приборов в сети больше чем 32;
• длина линии связи между приборами превышает 1200 метров.

Можно ли использовать модули ввода-вывода, производимые компанией ОВЕН, совместно с ПЛК других компаний?
Построение таких систем возможно, если в ПЛК поддержан один из протоколов, поддержанных в модулях (а именно, ОВЕН, ModBus RTU, ModBus ASCII, DCON).В обозначении модуля указана маркировка 224. Могу ли я «запитать» данный модуль от источника =24В?Универсальный источник питания (при заказе обозначается 224) позволяет организовать питание прибора как от источника постоянного тока (=20..375 В), так и от источника переменного напряжения (~90.. 264 В).

Работаю с МВ110-8АС и ПЛК100. Что необходимо использовать?
Float variable(listen) или Float variable(listen)+Time для чтения значения со входа в формате Float.Необходимо использовать Float variable(listen)+Time, так как в регистре присутствует также метка времени.Какие датчики можно использовать совместно с МВ110-224.pHДля работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей:Hanna Instruments (HI1043B, HI1053B и др.), Endress+Hauser, а также электроды других производителей со схожими характеристиками.У меня модуль МК110-220.4ДН.4Р, но в конфигураторе мне не доступен выбор логики срабатывания выходов в зависимости от состояния входов.

Могу ли я обновить прошивку модуля?
Да. Прошивку модуля можно обновить по интерфейсу RS485. При обновлении прошивки станет доступен функционал. Обновление встроенной программы микроконтроллера модуля представлено на страничке соответствующего модуля.Также это обновление доступно для модулей МК110-8Д(ДН).4Р.

Какое оборудование необходимо для настройки модуля?
Для конфигурирования модуля Вам понадобится преобразователь интерфейса RS485-RS232 или RS485-USB (например,АС3-МилиАС4).

Можно ли использовать один конфигуратор для всех модулей?
Для модулей МВА8, МВУ8, МДВВ предусмотрены отдельные конфигураторы. Для линейки Мх110 (МВ110, МК110, МУ110) используется общий конфигуратор М110.В комплект поставки модулей входит диск с конфигуратором, также Вы можете воспользоваться ссылкой для скачивания на сайте компании ОВЕН.

Где можно посмотреть примеры подключения модулей к ПЛК, панелям оператора?
С примерами подключения модулей Вы можете ознакомится нафоруме компании ОВЕН.Можно ли при работе с модулем МК110-220.4К.4Р считывать значения входов и управлять выходными элементами по интерфейсу RS485 Такой вариант работы с модулем возможен. Можно считывать значения входов и управлять выходными э/м реле по интерфейсу RS485. Кроме этого возможен режим работы модуля по прямой логике.Возможно ли питание тензометрических датчиков внешним источником напряжения при совместной работе с модулями МВ110-224.1(4)ТД«Запитывать» тензометрические датчики от внешнего источника не надо. Питание на схему датчика подается с клемм прибора.

Забыл сетевые настройки модуля: как я могу с ним связаться?
Необходимо установить в модуле перемычку «Заводские настройки» (его расположение Вы можете уточнить в РЭ к модулю). После этого в Конфигураторе необходимо выбрать «Заводские настройки» Алгоритм вычисления контрольной суммы по протоколу DCON (работаем с модулем МВ110-8АС) или как вариант ответа контрольные суммы для опроса входов 1, 2 и 3 блока с базовым адресом 0, т.е. КС для посылок #000, #001, #002.Алгоритм контрольной суммы при работе по протоколу DCON- сумма всех кодов ASCII символов посылки.Например, #102#-351-490-482-50Суммируем, получаем 182. Далее переводим в HEX->B6 Получаем #102 B6 Для следующих посылок:#000 B3#001 B4#002 B5Каков допустимый диапазон входного напряжения для входов типа ДН (МВ110-16ДН, МК110-4ДН.4Р, МК110-8ДН.4Р)Допустимый диапазон напряжения 21..27 В (постоянного напряжения)
