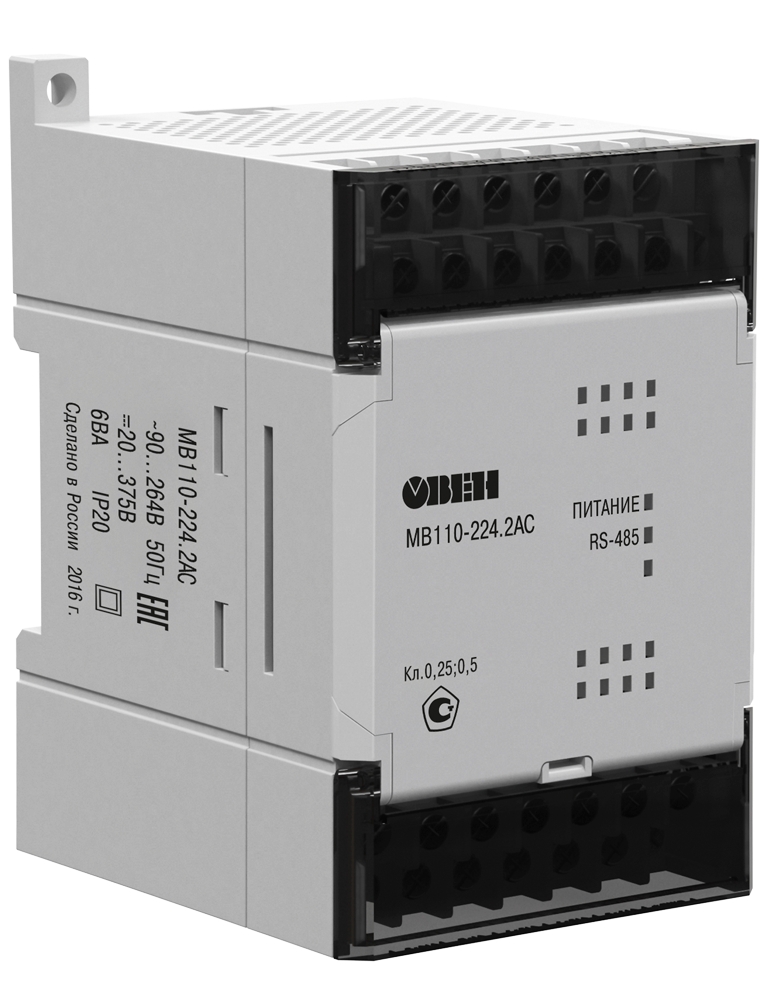

ОВЕН МВ110-хАС — модули аналогового ввода с быстрыми входами (AI)

•
•
•
•
•
•
•

Модули предназначены для измерения унифицированных аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.

Коммуникационные возможности
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTUModbus ASCIIОВЕНDCON
Скорость обмена по RS-485	2400…115200 бит/с

Особенности

• Индивидуальная конфигурация для каждого входа
• Диагностика состояния подключенных аналоговых датчиков
• Автоматическое определение протокола (только для МВ110-8АС)
• Съемные клеммники с невыпадающими винтами
• Универсальное питание (=24 В или ~230 В) (только для МВ110-2АС)
• Обновление встроенного программного обеспечения по RS-485
• Поддержка облачного сервисаOwenCloud(при использованиисетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например,ОВЕН АСЗ-МилиОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110».

Технические характеристики

Модификация		МВ110-224.2АС	МВ110-24/220.8АС
Входы
Количество входов		2 AI	8 AI
Типы поддерживаемых сигналов		унифицированные сигналы:0…5 мА, 0(4)…20 мА, 0…10 В
Характеристики аналоговых входов (AI)
Предел основной приведенной погрешности		±0,25%
Разрядность АЦП		10 бит
Время опроса одного входа		не более 5 мс ±2 %
Входное сопротивление для унифицированных сигналов	тока 0(4)…20 мА	130…250 Ом
	тока 0…5 мА	130…500 Ом
	напряжения 0…10 В	не менее 200 кОм
Внешний резистор для измерения тока		не требуется
Питание
Тип питания		универсальное ~230 В/=24 В	зависит от модификации
Напряжение питания		переменное:~90…264 В (номинальное ~230 В) частотой 47…63 Гц илипостоянное:=18…30 В (номинальное =24 В)	МВ110-220.8АС:~90…264 В (номинальное ~230 В) частотой 47…63 ГцМВ110-24.8АС:=18…30 В (номинальное =24 В)
Потребляемая мощность		не более 6 ВА	не более 8 ВА
Напряжение встроенного источника питания		=24 ±3 В	=24 ±3 В (только для модификации МВ110-220.8АС)
Ток встроенного источника питания		не более 180 мА	не более 180 мА
Конструктивное исполнение
Габаритные размеры		(63×110×75) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха		-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
Комплектность
Модуль		1 шт.
Паспорт / Гарантийный талон		1 экз.
Краткое руководство по эксплуатации		1 экз.

Схемы подключения

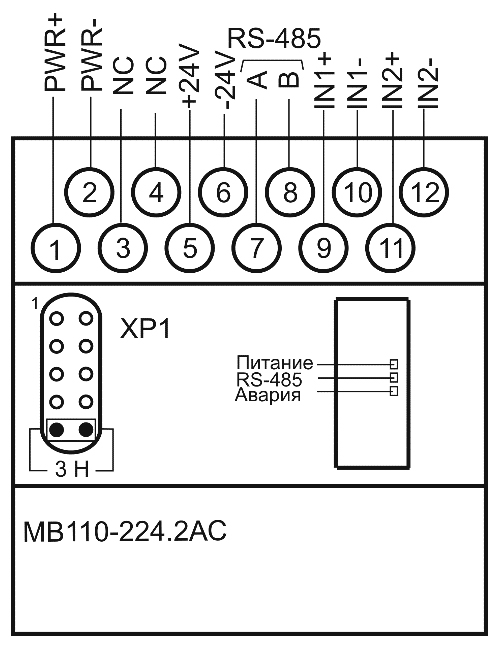

Общий чертеж

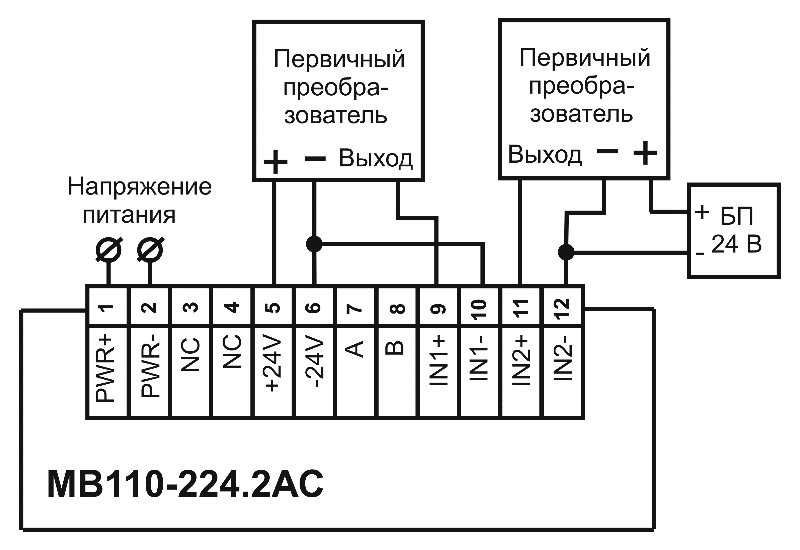

Схема подключения к прибору двухпроводных первичных преобразователей

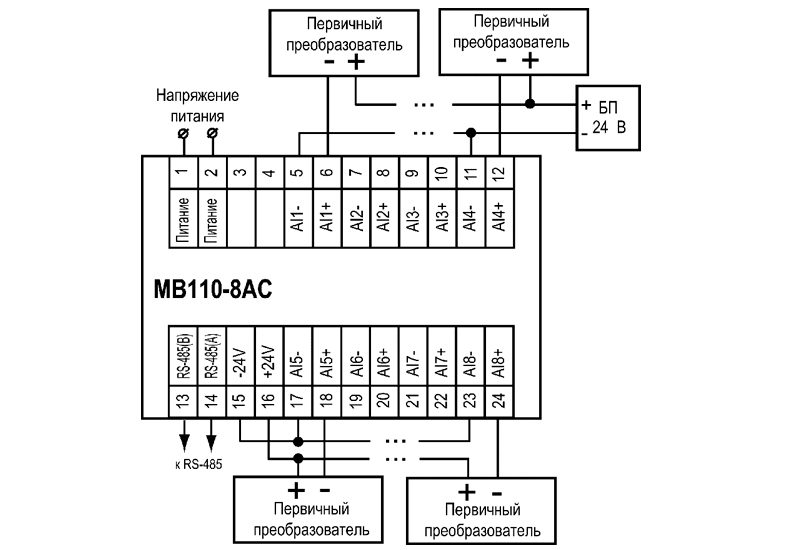

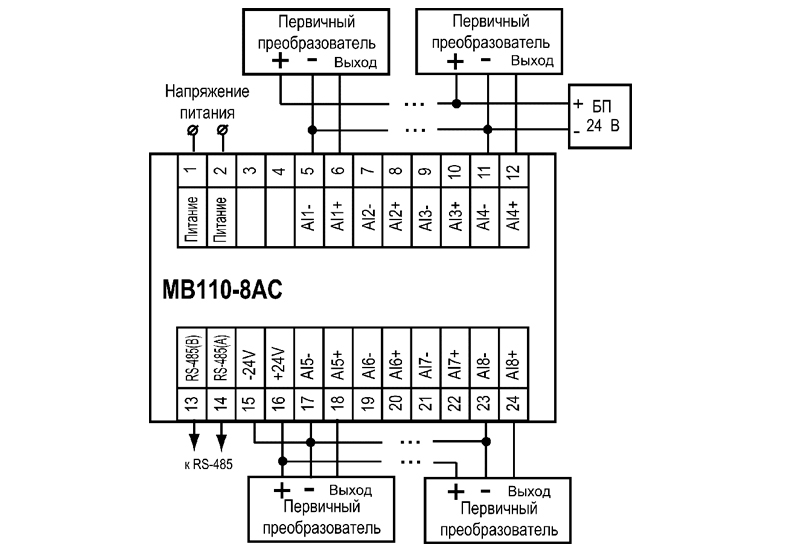

Схема подключения к прибору трехпроводных первичных преобразователей

FAQ

Сколько модулей можно подключить к интерфейсу RS485?

Без использования повторителей можно подключить до 32х двух модулей на один интерфейс RS485.Можно использоватьповторитель интерфейса RS-485 ОВЕН АС5.Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях:

• количество приборов в сети больше чем 32;
• длина линии связи между приборами превышает 1200 метров.

Можно ли использовать модули ввода-вывода, производимые компанией ОВЕН, совместно с ПЛК других компаний?

Построение таких систем возможно, если в ПЛК поддержан один из протоколов, поддержанных в модулях (а именно, ОВЕН, ModBus RTU, ModBus ASCII, DCON).В обозначении модуля указана маркировка 224. Могу ли я «запитать» данный модуль от источника =24В?Универсальный источник питания (при заказе обозначается 224) позволяет организовать питание прибора как от источника постоянного тока (=20..375 В), так и от источника переменного напряжения (~90.. 264 В).

У меня модуль МК110-220.4ДН.4Р, но в конфигураторе мне не доступен выбор логики срабатывания выходов в зависимости от состояния входов. Могу ли я обновить прошивку модуля?

Да. Прошивку модуля можно обновить по интерфейсу RS485. При обновлении прошивки станет доступен функционал. Обновление встроенной программы микроконтроллера модуля представлено на страничке соответствующего модуля.Также это обновление доступно для модулей МК110-8Д(ДН).4Р.

Какое оборудование необходимо для настройки модуля?

Для конфигурирования модуля Вам понадобится преобразователь интерфейса RS485-RS232 или RS485-USB (например,АС3-МилиАС4).

Можно ли использовать один конфигуратор для всех модулей?

Для модулей МВА8, МВУ8, МДВВ предусмотрены отдельные конфигураторы. Для линейки Мх110 (МВ110, МК110, МУ110) используется общий конфигуратор М110.В комплект поставки модулей входит диск с конфигуратором, также Вы можете воспользоваться ссылкой для скачивания на сайте компании ОВЕН.

Где можно посмотреть примеры подключения модулей к ПЛК, панелям оператора?

С примерами подключения модулей Вы можете ознакомится нафоруме компании ОВЕН.

Можно ли при работе с модулем МК110-220.4К.4Р считывать значения входов и управлять выходными элементами по интерфейсу RS485

Такой вариант работы с модулем возможен. Можно считывать значения входов и управлять выходными э/м реле по интерфейсу RS485. Кроме этого возможен режим работы модуля по прямой логике.

Возможно ли питание тензометрических датчиков внешним источником напряжения при совместной работе с модулями МВ110-224.1(4)ТД

«Запитывать» тензометрические датчики от внешнего источника не надо. Питание на схему датчика подается с клемм прибора.

Забыл сетевые настройки модуля: как я могу с ним связаться?

Необходимо установить в модуле перемычку «Заводские настройки» (его расположение Вы можете уточнить в РЭ к модулю). После этого в Конфигураторе необходимо выбрать«Заводские настройки»

Алгоритм вычисления контрольной суммы по протоколу DCON (работаем с модулем МВ110-8АС) или как вариант ответа контрольные суммы для опроса входов 1, 2 и 3 блока с базовым адресом 0, т.е. КС для посылок #000, #001, #002.

Алгоритм контрольной суммы при работе по протоколу DCON- сумма всех кодов ASCII символов посылки.Например, #102#-351-490-482-50Суммируем, получаем 182. Далее переводим в HEX->B6Получаем #102 B6Для следующих посылок:#000 B3#001 B4#002 B5

Каков допустимый диапазон входного напряжения для входов типа ДН (МВ110-16ДН, МК110-4ДН.4Р, МК110-8ДН.4Р)

Допустимый диапазон напряжения 21..27 В (постоянного напряжения)

Работаю с МВ110-8АС и ПЛК100. Что необходимо использовать?

Float variable(listen) или Float variable(listen)+Time для чтения значения со входа в формате Float.Необходимо использовать Float variable(listen)+Time, так как в регистре присутствует также метка времени.

Какие датчики можно использовать совместно с МВ110-224.pH

Для работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей:Hanna Instruments (HI1043B, HI1053B и др.), Endress+Hauser, а также электроды других производителей со схожими характеристиками.
