ОВЕН МВ210-101 — модули аналогового ввода с универсальными входами (AI)

•
•
•
•
•
•
•
•
•
•
•
•
•

Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.Используются для расширения сигналов контроллераОВЕН ПЛК210.

Коммуникационные возможности
Интерфейс обмена	Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования	USB 2.0 (MicroUSB), Ethernet (RJ-45)
Поддерживаемые протоколы	Modbus TCP (до 4-х одновременных соединений)MQTTSNMPNTP

Особенности

• Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
• Индивидуальная конфигурация для каждого входа
• Сдвоенный 2-портовый Ethernet-коммутатор
• Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
• Широкий диапазон рабочих температур: -40…+55 °С
• Непрерывный профиль измерений во внутреннюю flash память (архив)
• Поддержка облачногосервиса OwenCloud

Конфигурирование

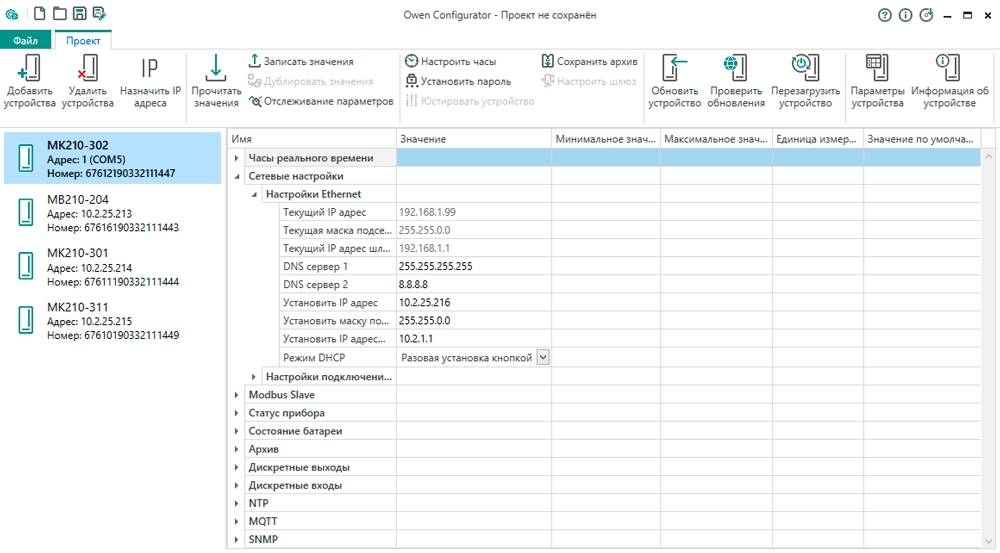

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Полный состав линейки Мх210

Технические характеристики

Модификация				МВ210-101
Входы
Количество входов				8 AI
Разрядность АЦП				16 бит
Типы поддерживаемых сигналов				унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм
Характеристики аналоговых входов (AI)
Гальваническая развязка входов				–
Предел основной приведенной погрешности	унифицированные сигналы			±0,25 %
	термосопротивления			±0,25 %
	термопары			±0,5 %
	сопротивление			±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех				не более 0,3 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С			термосопротивления	не более 0,125 %
			термопары	не более 0,25 %
Время опроса одного входа*			унифицированные сигналы	не более 0,6 сек
			термосопротивления	не более 0,9 сек
			термопары	не более 0,6 сек
			сопротивления	не более 0,6 сек
Сопротивление встроенного токоизмерительного резистора				51 Ом
Питание
Напряжение питания				=10…48 (номинальное =24) В
Потребляемая мощность				не более 4 Вт при питании =24 В
Защита от переполюсовки				есть
Общие параметры
Габаритные размеры				(42×124×83) ±1 мм
Степень защитыкорпуса				IP20
Монтаж				на DIN-рейку / на стену
Средний срок службы				10 лет
Масса				не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха				-40…+55 °С
Относительная влажность воздуха(при +35 °С без конденсации влаги)				от 10 до 95 %
Flash-память (архив)
Максимальный размер файла архива				2 кб
Максимальное количество файлов архива				1000
Минимальный период записи				10 сек
Часы реального времени
Погрешность хода		притемпературе +25 °С		не более 1 секунды в сутки
		притемпературе -40 °С		не более 3 секунд в сутки
Тип питания				батарея CR2032
Время работы часов реального времени на одной батарее				6 лет
Комплектность
Прибор				1 шт.
Паспорт и Гарантийный талон				1 экз.
Краткое руководство по эксплуатации				1 экз.
Кабель патч-корд UTP 5e 150 мм				1 шт.
Клемма питания 2EGTK-5-02P-14				1 шт.
Заглушка разъема Ethernet				1 шт.

Схемы подключения

МВ210-101

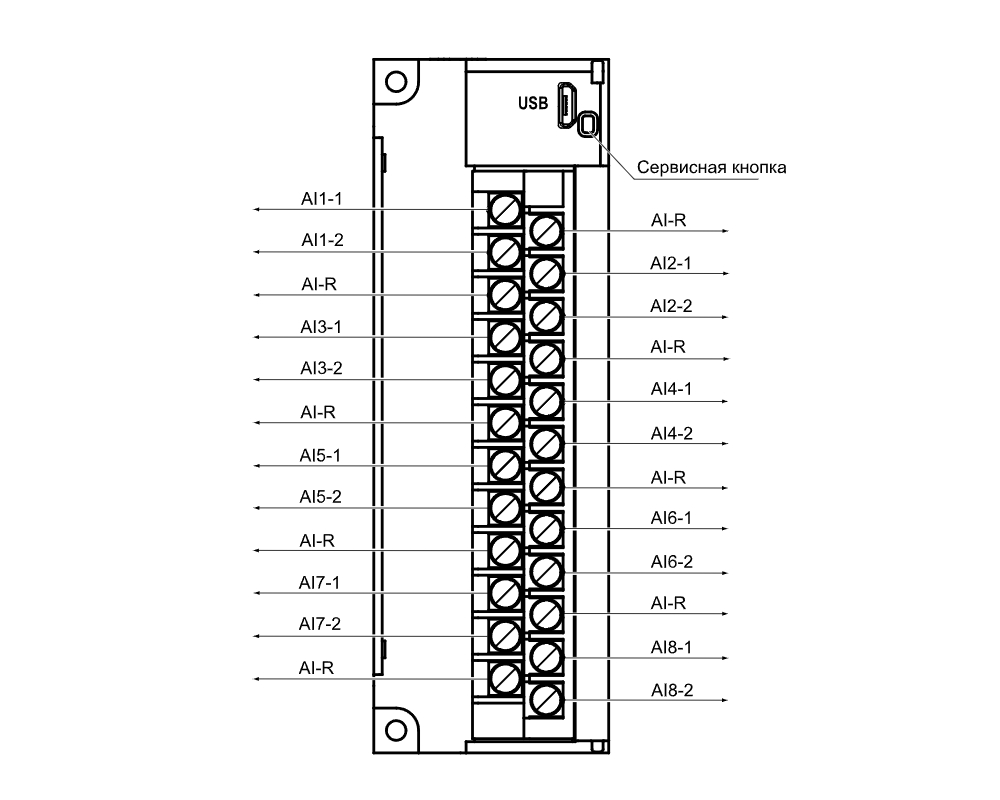

Назначение контактов клеммника

Схема подключения термосопротивлений по трехпроводной схеме

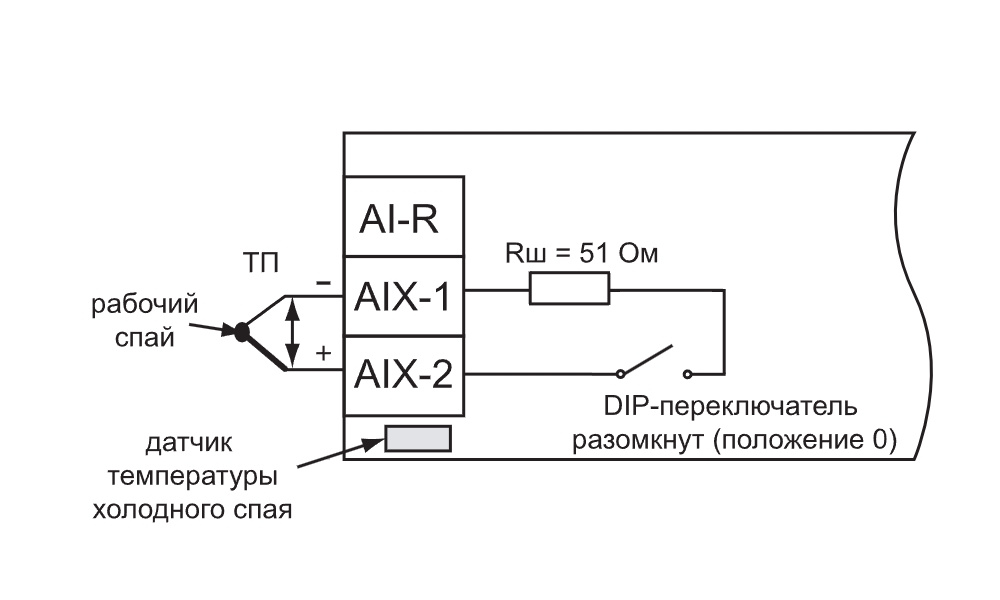

Схема подключения термопар

Схема подключения датчиков с унифицированным выходным сигналом напряжения -50…+50 мВ и 0…1 В по трехпроводной схеме

Схема подключения датчиков с унифицированным выходным сигналом тока 4…20 мА по двухпроводной схеме

Схема подключения датчиков с унифицированным выходным сигналом тока 0…20 мА и 0...5 мА по трехпроводной схеме

Схема подключения датчиков резистивного типа 0…2 кОм или 0...5 кОм

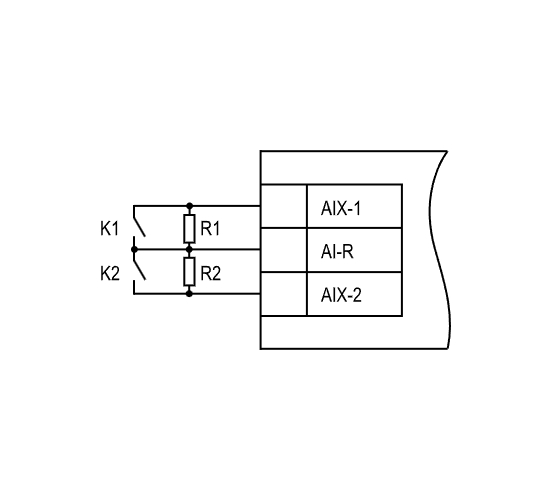

Схема подключения дискретных датчиков «сухие контакты» (R1 = R2 = 200 … 3000 Ом)
