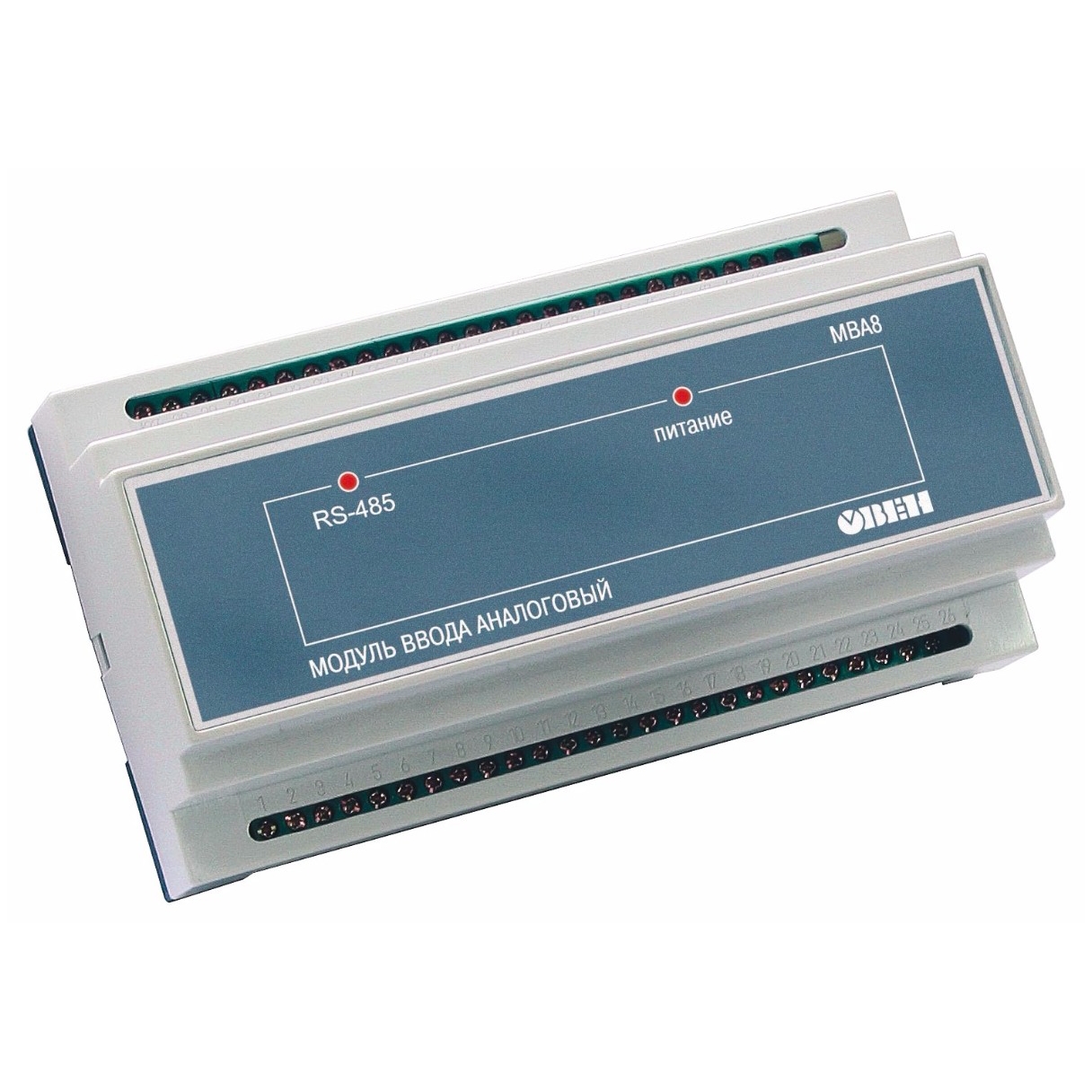

ОВЕН МВА8 — Модуль ввода аналоговый

Назначение ОВЕН МВА8

Восьмиканальный универсальный измерительный модуль ввода для распределенных систем управления в сети RS-485.
Может использоваться в качестве модуля расширения входов для ОВЕН ПЛК или программируемых контроллеров других производителей. Модуль ввода МВА8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВА8 не является «мастером» сети.
Модуль ввода выпускается в корпусе типа Д9 с креплением на DIN-рейку.

Основные функции модуля ввода

• ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и других физических величин
• ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входных сигналов, масштабирование показаний датчиков с унифицированным выходным сигналом (активных датчиков)
• ПЕРЕДАЧА ИЗМЕРЕННЫХ ЗНАЧЕНИЙ ПО ИНТЕРФЕЙСУ RS-485
• ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ Modbus (ASCII, RTU), DCON, ОВЕН
• БЕСПЛАТНАЯ ПРОГРАММА «КОНФИГУРАТОР МВА8»:
• – конфигурирование прибора на ПК;
• – регистрация текущих измерений
• ПОМЕХОУСТОЙЧИВОСТЬ благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц
_____________________
Бесплатно в комплект поставки модуля ввода входят: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
Обращаем Ваше внимание на новую линейку модулей ввода/вывода Мх110

Руководство по эксплуатации

Технические характеристики

Питание

Напряжение питания	90:245 В переменного тока частотой 47:63 Гц
Потребляемая мощность	не более 6 ВА

Входы

Количество входов	8
Минимальное время опроса одного входа	0,3 с
Минимальное время опроса восьми входов	2 с
Напряжение источника питания активных датчиков	24+3 В постоянного тока
Максимальный ток нагрузки источника питания активных датчиков	180 мА
Входное сопротивление при измерении:
- напряжения	>100 кОм
- тока (внешний резистор)	100 Ом + 0,1 %
Макс. напряжение перегрузки на входе	15 В

Интерфейс

Тип интерфейса	RS-485
Скорость передачи данных, кбит/с	2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2
Максимальная длина линии связи	1200 м
Протокол передачи данных	ОВЕН
Максимальное количество модулей в сети:
- для протокола ОВЕН при длине сетевого адреса 8 бит	32
- для протокола ОВЕН при длине сетевого адреса 11 бит	256
- для протокола Modbus	256

Процессор

Встроенный процессор	AТMega 128
Таймер	сторожевой

Гальваническая изоляция

Допустимое напряжение изоляции между входами и линией интерфейса

1500 В

Корпус

Тип корпуса	на DIN-рейку Д9
Габаритные размеры корпуса	157х86х58 мм
Степень защиты корпуса	IP20

Условия эксплуатации

Температура окружающего воздуха	+1...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Предел основной
ТСМ (Cu50) W100=1,426	-50...+200 °С	0,25 %
ТСМ (50М) W100=1,428	-190...+200 °С	0,25 %
ТСП (Pt50) W100=1,385	-200...+750 °С	0,25 %
ТСП (50П) W100=1,391	-200...+750 °С	0,25 %
ТСМ (Cu100) W100=1,426	-50...+200 °С	0,25 %
ТСМ (100М) W100=1,428	-190...+200 °С	0,25 %
ТСП (Pt100) W100=1,385	-200...+750 °С	0,25 %
ТСП (100П) W100=1,391	-200...+750 °С	0,25 %
ТСН (Ni100) W100=1,617	-60...+180 °С	0,25 %
ТСМ (Cu500) W100=1,426	-50...+200 °С	0,25 %
ТСМ (500М) W100=1,428	-190...+200 °С	0,25 %
ТСП (Pt500) W100=1,385	-200...+650 °С	0,25 %
ТСП (500П) W100=1,391	-200...+650 °С	0,25 %
ТСН (Ni500) W100=1,617	-60...+180 °С	0,25 %
ТСМ (Cu1000) W100=1,426	-50...+200 °С	0,25 %
ТСМ (1000М) W100=1,428	-190...+200 °С	0,25 %
ТСП (Pt1000) W100=1,385	-200...+650 °С	0,25 %
ТСП (1000П) W100=1,391	-200...+650 °С	0,25 %
ТСН (Ni1000) W100=1,617	-60...+180 °С	0,25 %
ТХК (L)	-200...+800 °С	0,5 %
ТЖК (J)	-200...+1200 °С	0,5 %
ТНН (N)	-200...+1300 °С	0,5 %
ТХА (K)	-200...+1300 °С	0,5 %
ТПП (S)	0...+1750 °С	0,5 %
ТПП (R)	0...+1750 °С	0,5 %
ТПР (В)	+200...+1800 °С	0,5 %
ТВР (А-1)	0...+2500 °С	0,5 %
ТВР (А-2)	0...+1800 °С	0,5 %
ТВР (А-3)	0...+1600 °С	0,5 %
ТМК (Т)	-200...+400 °С	0,5 %
Сигналы тока 0...5 мА; 0...20 мА; 4...20 мА	0...100 %	0,25 %
Сигналы напряжения -50...+50 мВ; 0...1 В	0...100 %	0,25 %
Датчик положения задвижки:
- резистивный (до 900 Ом)	0:100 %	не устанавливается
- токовый 0(4):20 мА	0:100 %	не устанавливается
- токовый 0:5 мА	0:100 %	не устанавливается
