Функции:
- передача измерительной информации и удаленная настройка параметров работы любых HARTустройств.
Питание
- от порта USB компьютера
- потреблениене более 0,5 Вт
Конструкция:
- компактный корпус с USB-разъемом
Степень защиты IP51
Применение
- для связи компьютера с любыми интеллектуальными датчиками, поддерживающими НАRТ-протокол.
ADAPT 300 позволяет подключить компьютер к интеллектуальным датчикам, поддерживающими НАRТ- протокол.
Устройство является НАRТ-модемом: обрабатывает поступающий на HARTвход частотно-модулированный сигнал и выполняет преобразование интерфейсов (двунаправленный обмен данными между портами USB и HART при обслуживании до 15 HART-устройств, подсоединенных к одной линии). Питается от USB-порта и обеспечивается гальваническая изоляция интерфейсов.
Обеспечивает цифровую передачу результатов измерений и изменение параметров HART-устройств.
Устанавливаемый на компьютер драйвер USB-порта делает это устройство совместимым с большинством ПО, разработанным для интерфейса последовательного COM- порта (модем в программе появляется как дополнительный порт RS-232).
Компактный размер преобразователя интерфейсов удобен для обслуживания НАRТ-устройств в промышленности.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫADAPT 300
| ИНТЕРФЕЙС HART | |
| Подключение | зажимы Mini-Clips |
| Стандарт интерфейса | BELL 202 |
| Номинальное значение несущих частот синусоидальной формы, Гц | 1200 ±12, 2200 ±22 |
| Амплитуда HART-сигнала синусоидальной формы, В | 0,5 ±0,1 |
| Обнаружение несущей амплитуды HART-сигнала, мВ | 100 |
| Входной ток интерфейса, мкА, не более | ±10 |
| Максимальное постоянное напряжение питания цепи HART-сигнала, В | 50 |
| Номинальное сопротивление нагрузки (RH), Ом | 250 |
| Допустимое сопротивление нагрузки (RH), Ом | 230...600 |
| ИНТЕРФЕЙС USB | |
| Стандарт интерфейса компьютера | USB 2.0 или USB 1.1 |
| Подключение (тип разъема) | USB-A |
| ПИТАНИЕ | |
| Постоянное напряжение от порта USB, В | 4,75...5,25 |
| Потребляемый ток от порта USB, мА | 100 |
| Потребляемая мощность от порта USB, Вт | ≤ 0,5 |
| Вид гальванической изоляции интерфейсов USB и HART | трансформатор с разделительными конденсаторами |

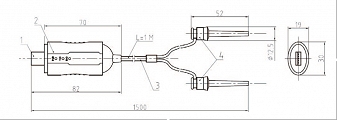

ГАБАРИТНЫЕ РАЗМЕРЫ
1 – Интерфейс USB (разъем закрыт защитным колпачком).
2 – Корпус преобразователя со светодиодными индикаторами: PWR – питание; TXD – передача (отправка) данных; RXD – прием
(получение) данных.
3 – Испытательные провода с зажимами на концах.
4 – Зажимы для контакта с измерительной цепью (Mini-Clips).
СХЕМЫ ПОДКЛЮЧЕНИЯADAPT 300
Подключение преобразователя интерфейсов (HART-модема) к линии токовой петли и компьютеру: G1 – источник питания линии; Rн – резистор нагрузки с сопротивлением от 230 до 600 Ом
Подключение преобразователя интерфейсов (HART-модема) к токовой петле с несколькими HART-датчиками (BP1–BP3)
КОМПЛЕКТ ПОСТАВКИ
| НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
| Преобразователь интерфейсов НАRT–USB PCON 300 | 1 шт. |
| Кабель связи для удлинения порта USB 2.0 | 1 шт. |
| Образцовый резистор нагрузки 270 Ом | 5 шт. |
| Чехол для укладки комплекта изделия | 1 шт. |
| Руководство по эксплуатации и паспорт | 1 экз. |
