Промышленный измеритель-индикатор технологических параметров ИТП-11 измеряет унифицированные сигналы тока 4…20 мА и отображает сигнал в выбранных физических величинах.Прибор контролирует температуру, давление, влажность, уровень и другие физические величины. При выходе измеряемого сигнала в критическую зону оповещает миганием индикации.Прибор выводит на индикацию значения с датчиков, выходов цифро-аналоговых преобразователей терморегуляторов, программируемых реле, программируемых логических контроллеров, токовых сигналов управления частотных преобразователей и прочего оборудования.
Особенности прибора
- Монтаж на дверь щита автоматики в отверстие 22 мм, на стену, на DIN-рейку, на трубу.
- Работа от токовой петли 4…20 мА без внешнего питания.
- Красный или зеленый цвет четерехсегментного индикатора
Примеры применения

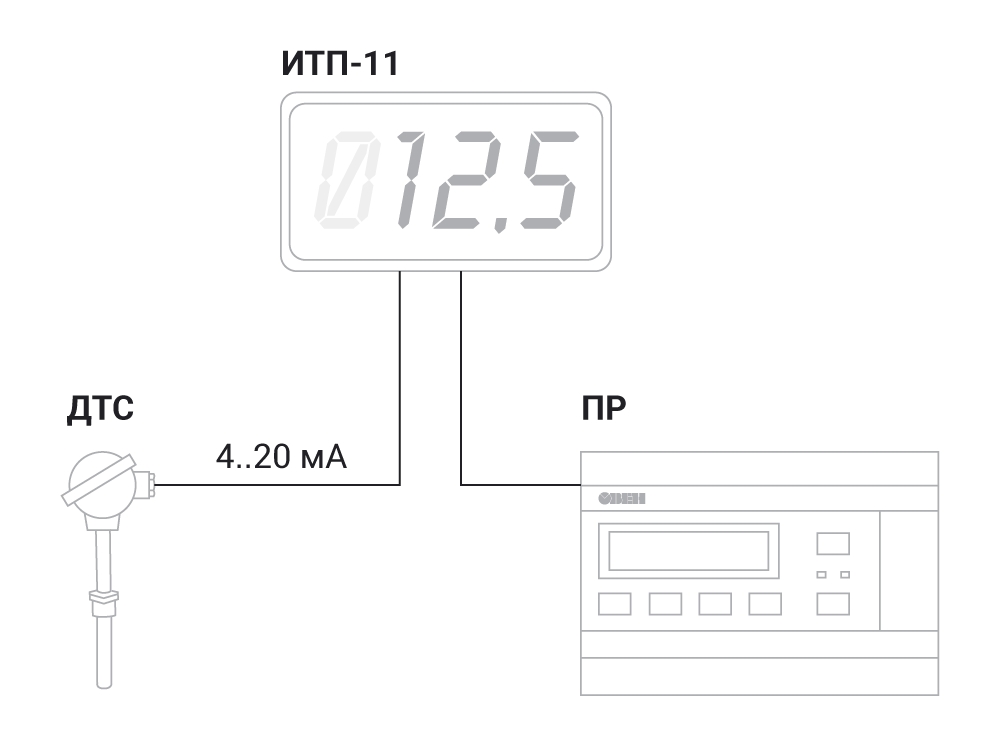

- Индикация параметра датчика температуры
- Индикация положения клапана в процентах

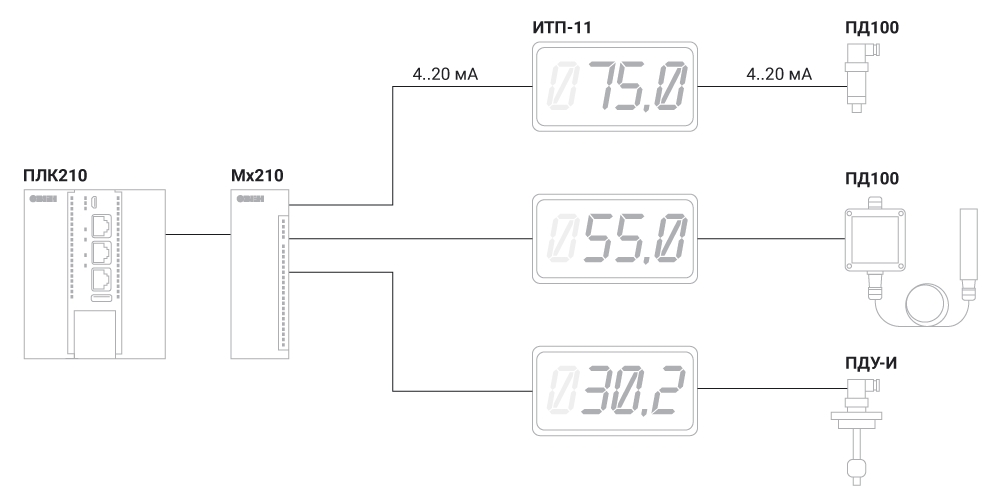

- Индикация параметров датчика давления, влажности и уровня на вход контроллера
Технические характеристики
| Параметр |
Значение |

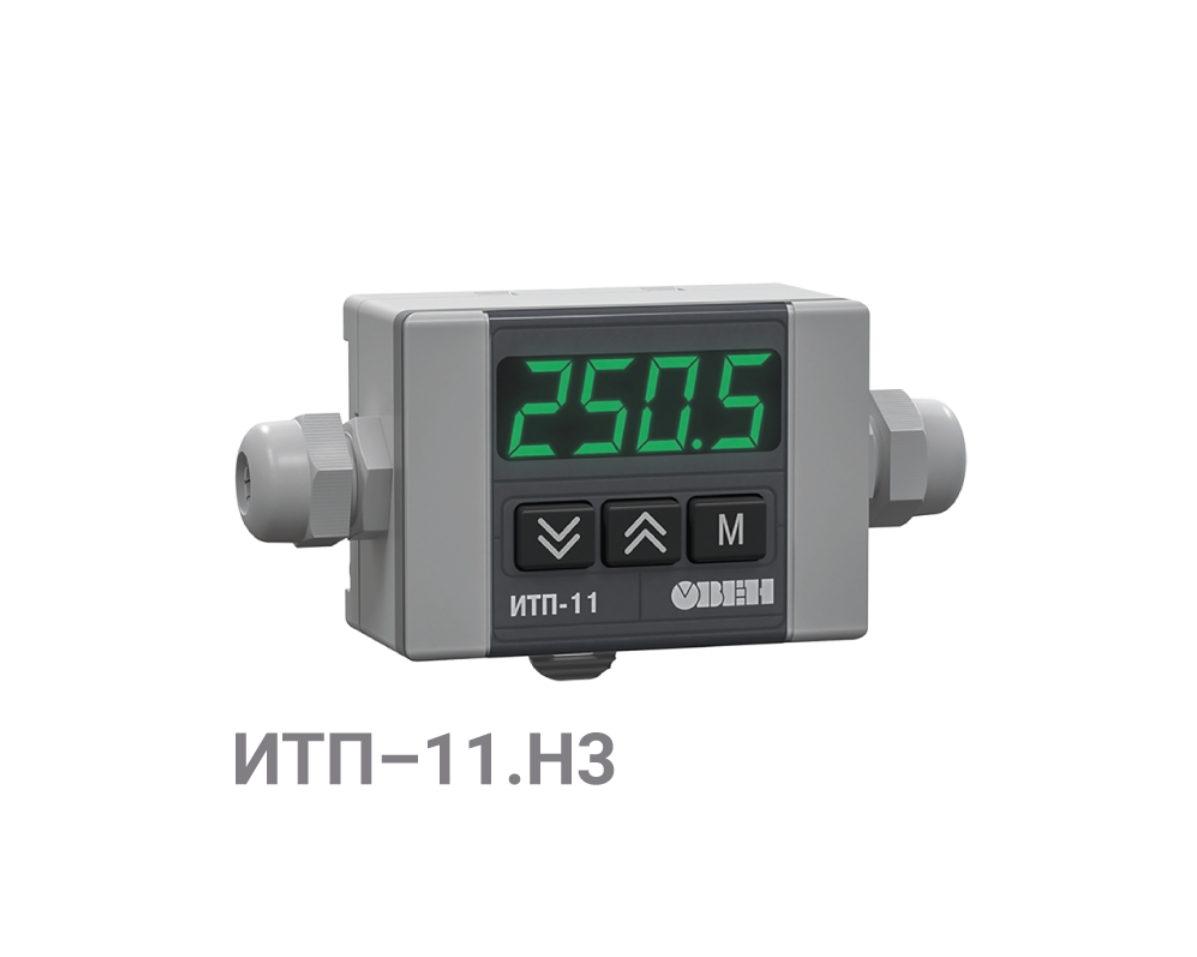

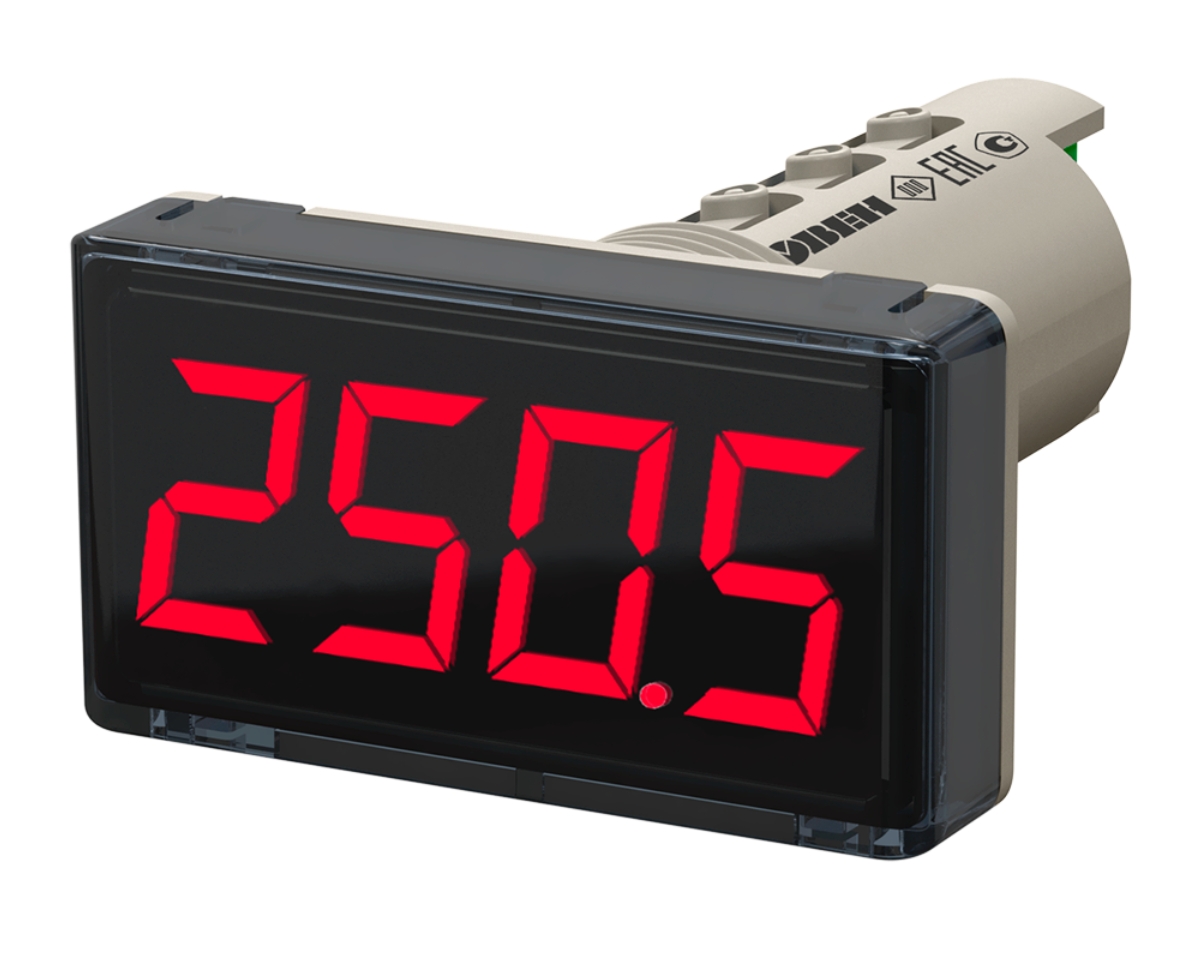

| ИТП-11.Щ9 |
ИТП-11.Н3 |
| Информирование об авариях |
Мигание индикатора при входе измеряемой величины в критическую зону |
- |
| Индикация |
Красная или зеленая – на выбор |
| Питание |
| Напряжение питания |
Токовая петля датчика 4…20 мА, не более 4 В |
| Входные сигналы |
| Количество каналов измерения |
1 |
| Тип входного сигнала |
4…20 мА |
| Время опроса входа, не более |
1 с |
| Погрешность |
| Пределы основной приведенной погрешности, % |
±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования |
| Корпус |
| Габаритные размеры |
26×48×65 мм |
112×57×37 мм |
| Установочные размеры |
Диаметр 22 мм |
112×57×37 мм |
| Степень защиты |
IP54 со стороны лицевой панелиIP20 со стороны клемм |
IP65 |
| Эксплуатация |
| Рабочая температура |
-40…+80 ⁰С |
| Относительная влажность воздуха |
Не более 80 % при +35 °С и более низких температурах без конденсации влаги |
| Атмосферное давление |
От 84 до 106,7 кПа |
| Устойчивость к механическим воздействиям |
Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 |
| Устойчивость к электромагнитным воздействиям |
Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014 |
| Средняя наработка на отказ |
100 000 ч |
| Средний срок службы |
10 лет |
| Гарантия |
2 года |
| Межповерочный интервал |
3 года |
Схемы подключения

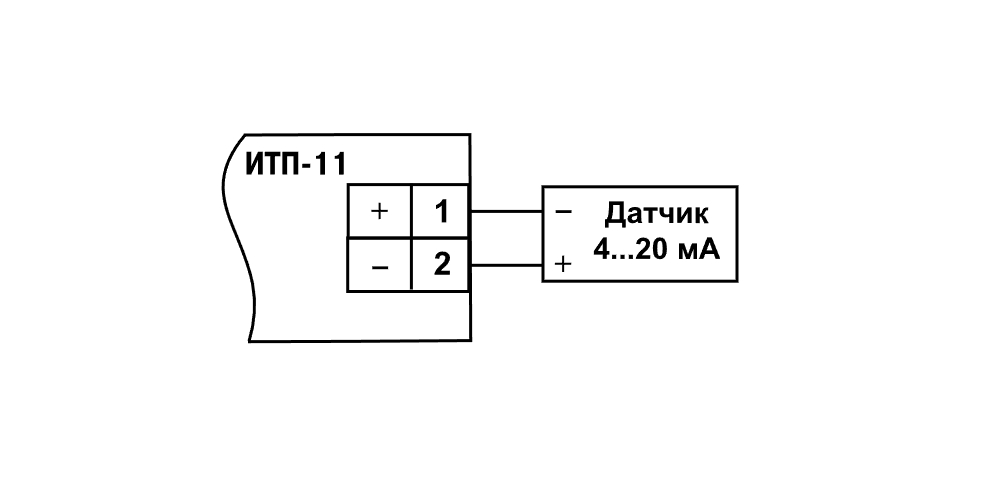

- Подключение ИТП-11 к пассивному источнику 4...20мА
- Подключение ИТП-11 к активному источнику 4...20мА

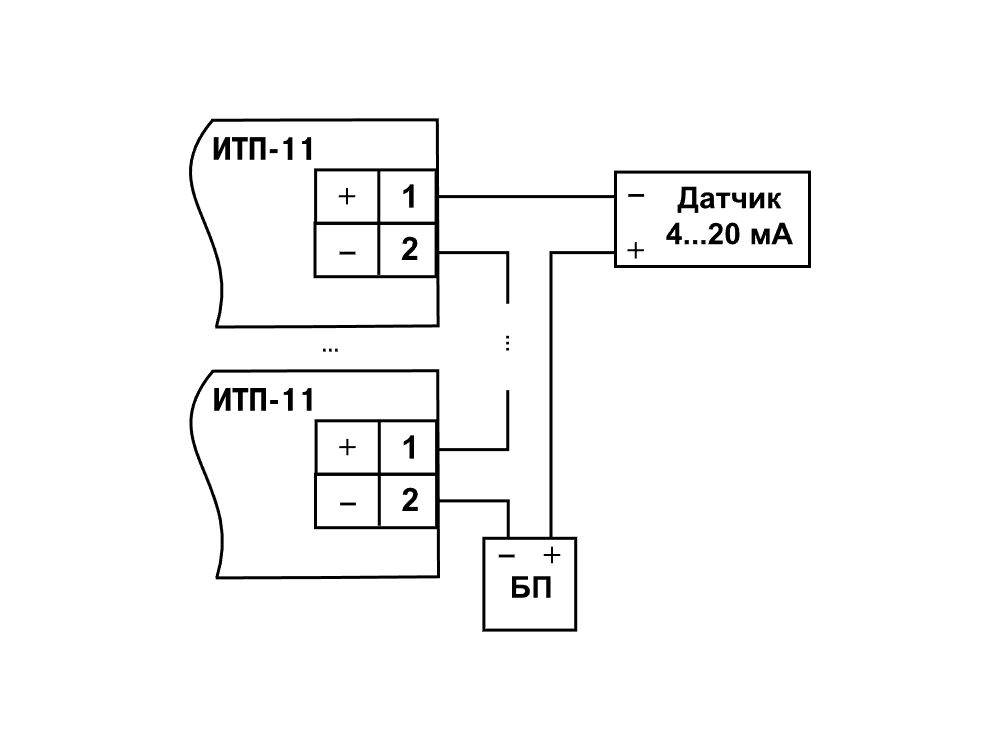

- Подключение нескольких ИТП-11 к пассивному источнику 4...20мА

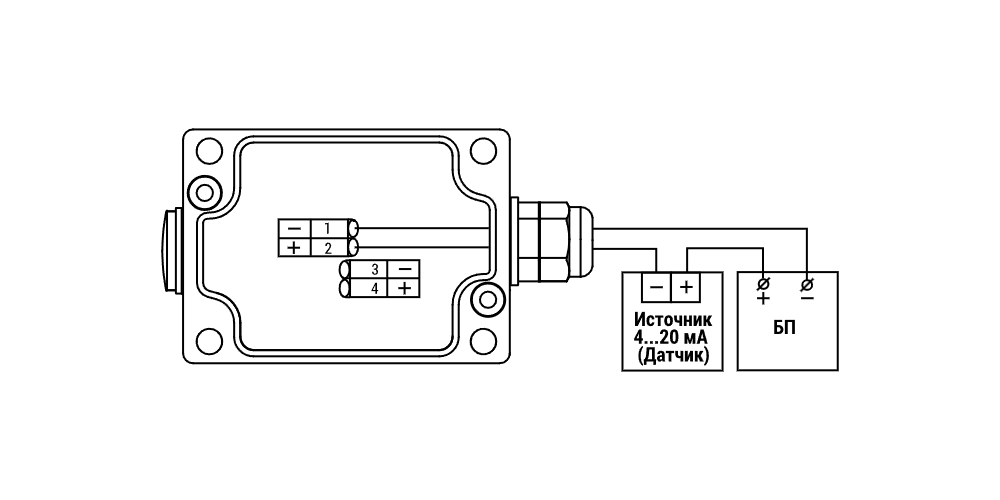

Схемы подключения ИТП-11.Н3
- Подключение ИТП11.Н3 справа
- Подключение ИТП11.Н3 слева
- Сквозное подключение ИТП11.Н3 (на выбор - к клеммам 1, 4 или 2, 3)
Модификации
Документация
Руководство по эксплуатации ИТП-11.Щ9
Сертификат средств измерений ИТП-11
