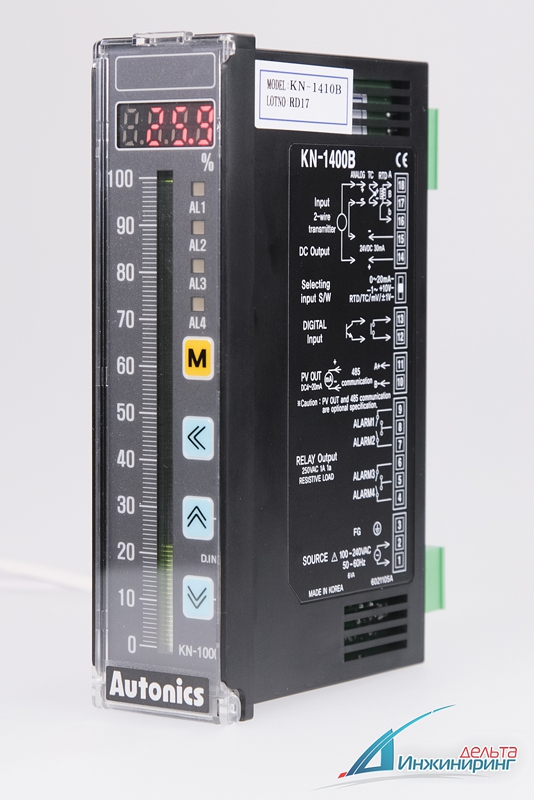

Autonics Серия KN-1000B — Столбчатые цифровые индикаторы

Столбчатые цифровые индикаторы серии KN-1000B отличаются компактными размерами, удобной и хорошо читаемой шкалой со светодиодным дисплеем, а также поддерживают широкий диапазон входных сигналов. Кроме того, они имеют множество полезных функций, в том числе регистрация пиковых значений, индикация неисправности датчика, установка нуля, цифровой вход, установка диапазона входного сигнала, масштабирование и сигнализация.

Отличительные особенности

* Высокая точность благодаря функции 16-битного АЦП (±0,2 % п. ш.).
* Поддержка множества входных сигналов: (термопары B, R, S, L, N, G, K, E, J, T; термосопротивление; мВ; В; мА).
* 4-разрядный (красный СИД) цифровой дисплей и столбчатая шкала со 101 делением (зеленый СИД).
* Поддержка множества выходных сигналов: 4 или 2 выхода сигнализации, выходы передачи данных 4–20 мА (изолированные) и выходы RS485.
* Богатый набор функций: регистрация пиковых значений, индикация неисправности датчика, установка нуля, цифровой вход, выбор диапазона входного сигнала, масштабирование и сигнализация.
* Внутренний источник питания датчика (24 В пост. тока).
* Компактные размеры (длина — 70 мм).




Информация для заказа

Серия		KN-1000B
Напряжение питания	Переменный ток	100-240 В~, 50-60 Гц
	Постоянный ток	24 В=
Допустимый диапазон напряжения		90-110 % номинального напряжения
Потребляемая мощность	Переменный ток	Макс. 6 ВА
	Постоянный ток	Макс. 4 Вт
Способ индикации		4-разрядный, 7-сегментный СИД дисплей (красный); столбчатая шкала: 101 деление (зеленый)
Тип входа	Термосопротивление	JPt100? (100 Ом), D?t100? (100 Ом), DPt50? (50 Ом), Cu100? (100 Ом), Cu50? (50 Ом) (5 типов)
	Термопара	K, J, E, T, R, B, S, N, C (W5), L, U, PLII (12 типов)
	Аналоговый	o Напряжение: +1,000 В, +50,00 мВ, -199,9-200,0 мВ, -1,00-10,00 В (4 вида).
Цифровой вход		o Контактный: ВКЛ. - макс. 2 кОм, ВЫКЛ. - макс. 90 кОм.
Дополнительный выход	Выход сигнализации	2 шт.: емкость контактов реле - 250 В~, 3 А, 1с. 4 шт.: емкость контактов реле - 250 В~, 1 А, 1a
	Выход передачи данных	4-20 мА, развязанный (передача текущего значения), сопротивление нагрузки - менее 600 Ом (точность: +0,2 % п. ш.; разрешающая способность - 8000)
	Выход связи	RS485 (Modbus RTU)
Точность индикации		+0,2 % п. ш., +1 разряд (25 °C +5 °C).
Способ настройки		Клавиши лицевой панели, интерфейс RS485
Гистерезис вых. сигнализации		Установка интервала ВКЛ./ВЫКЛ (значение от 1 до 999 знаков)
Период дискретизации		Аналоговый вход: 100 мс. Вход датчика температуры: 250 мс
Диэлектрическая прочность		2000 В~, 50/60 Гц в течение 1 мин (между входным выводом и выводом питания)
Вибрация		Амплитуда 0,75 мм при частоте 5-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле	2 выхода	Механический: более 10 000 000 циклов. Электрический: более 100 000 циклов (активная нагрузка, 250 В~, 3 А)
	4 выхода	Механический: более 20 000 000 циклов. Электрический: более 500 000 циклов (активная нагрузка, 250 В~, 1 А)
Сопротивление изоляции		Мин. 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость		Шум прямоугольной формы +2 кВ (ширина импульса - 1 мкс) от имитатора шума
Хранение данных в памяти		Приблиз. 10 лет (энергонезависимая полупроводниковая память)
Условия хранения и эксплуатации	Температура окружающей среды	-10 ... +50 °C, хранение: -20 ... +60 °C
	Влажность	35-85% относительной влажности, хранение: 35-85 % относительной влажности
Сертификация		CE
Масса		Приблиз. 200 г

Размеры:

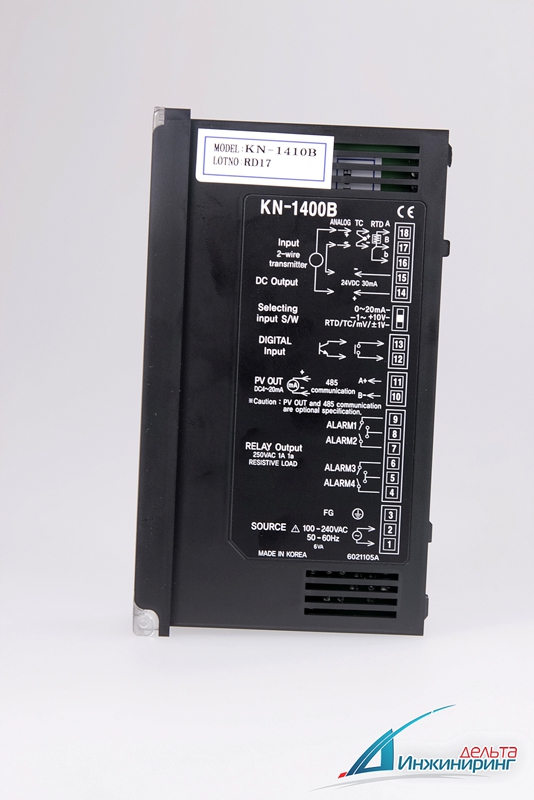

Схема соединения:


Руководство пользователя
• Для подключения к источнику питания использовать обжимной наконечник (M3.5, мин. 7,2 мм).
• Чтобы избежать индуктивных помех, канал прибора необходимо изолировать от линии высокого напряжения или источника электропитания.
• Для отключения от источника питания в цепь питания следует добавить силовой или автоматический выключатель.
• Рядом с местом оператора необходимо установить сетевой выключатель или автомат цепи.
• Не следует размещать прибор рядом с оборудованием, созда ющим высокочастотный шум (сварочные установки, швейные машины, регуляторы мощности).
• Если во время получения входного сигнала на дисплее отоб ражается сообщение «HHHH» или «LLLL», то вход работает неправильно. Следует выключить питание и проверить линию.
• Рекомендуемые условия эксплуатации:
1. Эксплуатация в помещении.
2. Степень загрязнения 2 (Pollution Degree 2).
3. Максимальная высота над уровнем моря — 2000 м.
4. Категория установки II (Installation Category II).
• Несоблюдение вышеприведенных указаний может привести к неисправности изделия.
