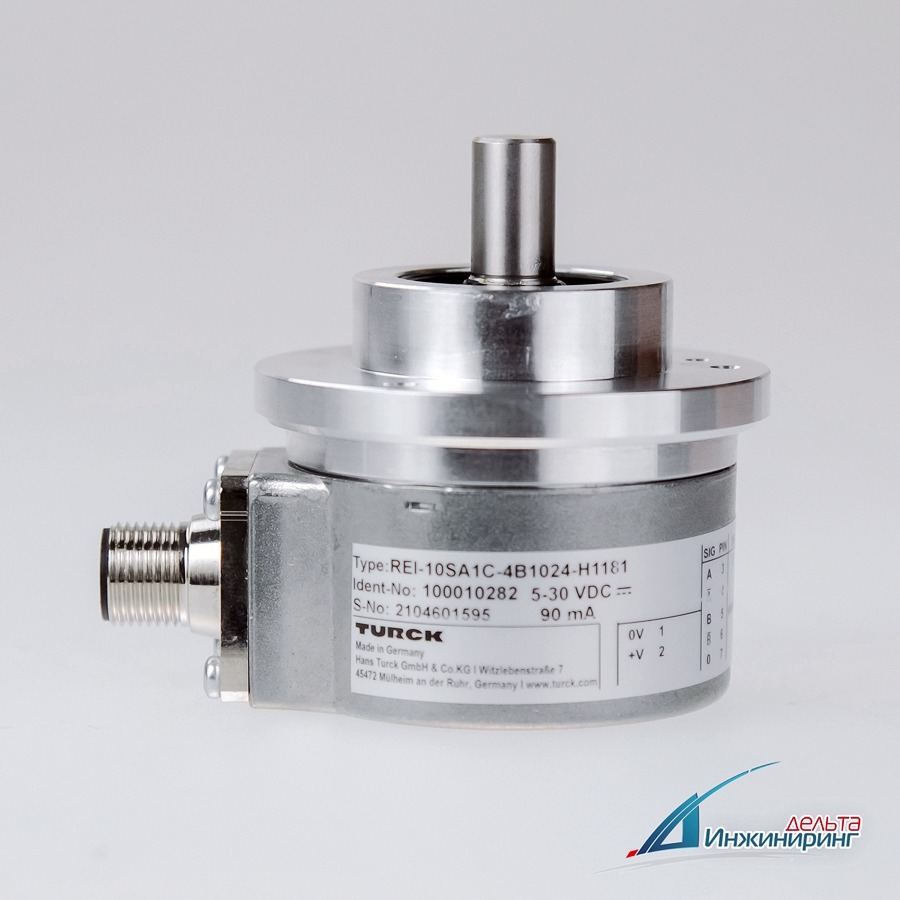

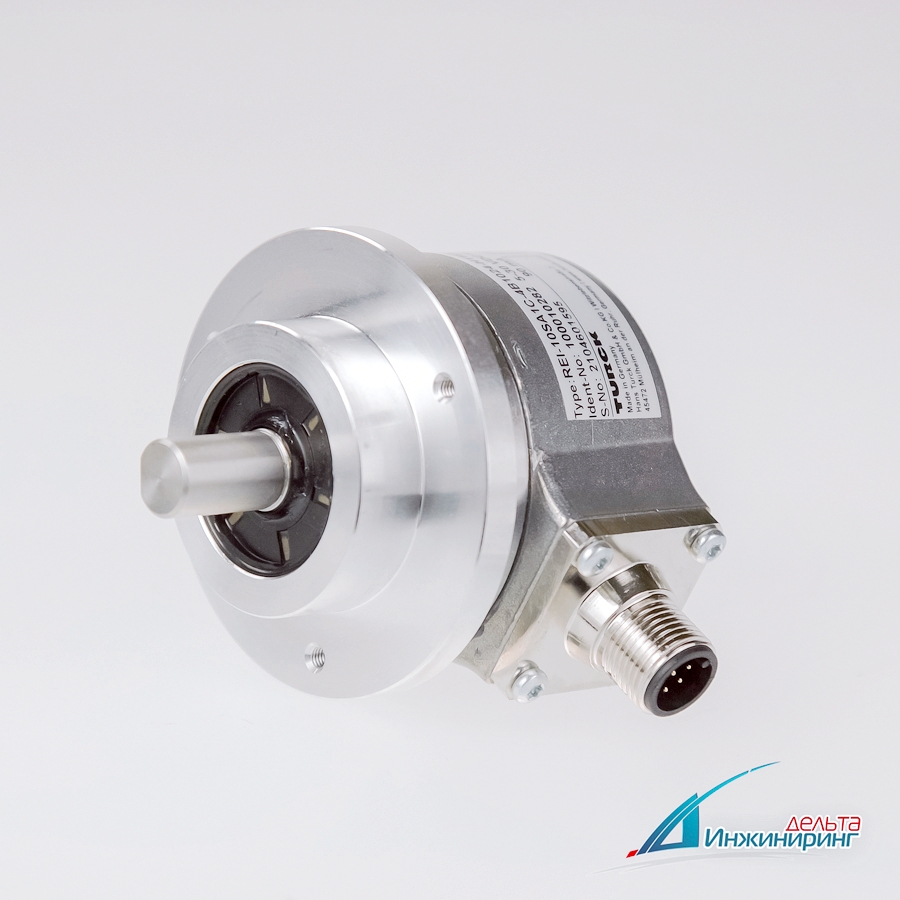

TURCK REI-10SA1C-4B1024-H1181 — Инкрементальный энкодер

Линейка Industrial

Номер для заказа: 100010282

• Прижимной фланец, Ø 58 мм
• Сплошной вал, Ø 3/8 дюйма × 5/8 дюйма
• Оптический принцип измерения
• Материал вала: нержавеющая сталь
• Класс защиты IP67 со стороны корпуса и вала
• ‐40…+85 °C
• Макс. 6000 об/мин (непрерывная работа 3000 об/мин)
• 5…30 В пост. тока
• RS422/TTL, с инверсией
• Макс. частота импульсов: 300 кГц
• M12 × 1, штекерный, 8-конт.
• 1024 импульсов на оборот

Основные данные

eCl@ss-код (V5.1.4):	27270502 -/- Энкодер, инкрементальный
Код ТНВЭД	90328900900
Страна происхождения	DE
Ширина	379 г

Технические характеристики

Линия энкодера	Industrial-Line
Технология	фотоэлектрический
Тип выхода	Инкрементальные
Тип вала	Цельный вал
Диаметр вала D [мм]	9.525 мм
Диаметр фланца	Ø 58 мм
Тип фланца	Прижимной фланец
Разрешение, инкременты	1024 ppr (импульсов за оборот)
Рабочее напряжение	5…30 В =
Выходная функция	RS422/TTL, ивертируемый
Электрическое подключение	Разъем, M12 × 1
Материал корпуса	Цинк, литье под давлением
Температура окружающей среды	-40…+85 °C
Protection class shaft	IP67
Степень защиты	IP67
