Autonics серия BF5 — Оптоволоконные усилители с цифровой индикацией

Оптоволоконные усилители с цифровой индикацией Autonics серии BF5 обеспечивают обнаружение объектов, движущихся с высокой скоростью (20000 раз в секунду), и малоразмерных объектов с высоким разрешением 1/10000. Возможен смежный монтаж до 8 датчиков с помощью боковых соединителей без создания перекрестных помех. Кроме того, эти датчики отличаются длительным сроком службы, и имеют четыре режима настройки чувствительности.

► Отличительные особенности:

- Двойной дисплей – для значения падающего света и для уставки (BF5R-D)
- Обнаружение малоразмерных объектов с высоким разрешением 1/10000
- Обнаружение объектов, движущихся с высокой скоростью (20000 раз в секунду)
- 4 режима настройки времени срабатывания: сверхвысокое (50 мкс), высокое (150 мкс), стандартное (500 мкс), дальнее обнаружение (4 мс)
- Длительный срок службы
- Различные режимы настройки чувствительности : автоматическая настройка, настройка по одной точке (максимальная чувствительность), настройка по двум точкам, настройка по положению
- Смежный монтаж до 8 датчиков с помощью боковых соединителей без создания перекрестных помех
- Связь по протоколу RS485 через специальный модуль (подключение до 32 датчиков) [※ серия BF-C: появится вскоре)
- Функция автоматической настройки канала при установке нескольких датчиков
- Тонкий корпус (Ш10 X В30 X Д70 мм)
- Функция энергосбережения

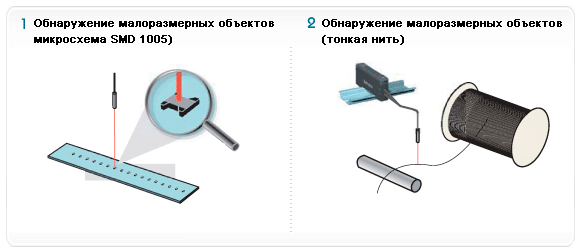

► Области применения:



► Технические характеристики:



► Размеры:

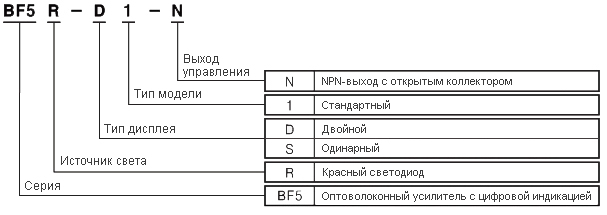

► Информация для заказа:



Руководство по эксплуатации Серия BF5 (Single Display)

Руководство по эксплуатации Серия BF5 (Dual Display)



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1. В случае использования импульсного источника питания убедитесь, что вывод заземления на корпус (F • G) источника питания подключен соответствующим образом, подключите конденсатор между 0 В и выводом F • G для подавления помех.
2. Запрещается использовать изделие в условиях запыленности или в агрессивных средах. Это может привести к сбоям в работе устройства.
3. Эксплуатация устройства разрешается только спустя 3 секунды после включения питания.
4. В случае перемещения устройства из условий низкой температуры в помещение с высокой температурой, начинайте его эксплуатацию только после удаления конденсата.
5. Не подключайте высокое напряжение или мощность к устройству во избежание сбоя или неправильной работы устройства из-за помех.
6. Не допускайте попадания на устройство прямого солнечного света или света от внешних источников.
При максимальной уставке чувствительности возможно отклонение в расстоянии срабатывания.

ТЕХНИКА БЕЗОПАСНОСТИ

* Внимательно прочитайте приведенные ниже указания по безопасности, прежде чем приступить к работе с устройством.
* Соблюдайте приведенные ниже указания по безопасности:
! Внимание: несоблюдение указаний может стать причиной несчастного случая.
! Осторожно: несоблюдение указаний может стать причиной несчастного случая или повреждения оборудования.
* Ниже приведены пояснения по условным обозначениям, используемым в руководстве по эксплуатации.
! Осторожно: при определенных условиях существует риск получения травмы.
! Внимание
1. В случае применения данного устройства в составе оборудования, требующего контроля безопасности (системы управления в атомной энергетике, медицинское оборудование, системы сгорания в автомобильном, железнодорожном и воздушном транспорте, развлекательные аттракционы, системы обеспечения безопасности и т.п.) необходимо использовать отказоустойчивые устройства (при необходимости обратитесь за консультацией к представителю Autonics).
Несоблюдение этого требования может стать причиной несчастного случая, пожара или повреждения оборудования.
2. Запрещается самостоятельно вскрывать и модифицировать устройство. В случае необходимости обратитесь в Autonics.
Несоблюдение этого требования может стать причиной поражения электрическим током или пожара.
! Осторожно
1. Данное устройство не предназначено для использования вне помещений.
Несоблюдение этого требования может стать причиной поражения электрическим током или сокращения срока службы устройства.
2. Не допускается использование данного устройства при наличии в атмосфере горючих или взрывоопасных газовых смесей.
Это может привести к пожару или взрыву.
3. Соблюдайте условия эксплуатации, изложенные в спецификации устройства.
Несоблюдение этого требования может привести к повреждению устройства или сокращению его срока службы.
4. Для питания устройства разрешается использовать только источники питания постоянного тока с соответствующим выходным напряжением.
Несоблюдение этого требования может привести к повреждению устройства.
5. Перед включением напряжения питания проверьте полярность и правильность электрического монтажа.
Неправильное подключение может привести к выходу прибора из строя.
6. Не подвергайте устройство воздействию вибрационных или ударных нагрузок.
Это может привести к повреждению устройства.
7. Не допускается использовать для очистки устройства воду и чистящие средства на масляной основе.
Несоблюдение этого требования может стать причиной поражения электрическим током, пожара или повреждения оборудования.
