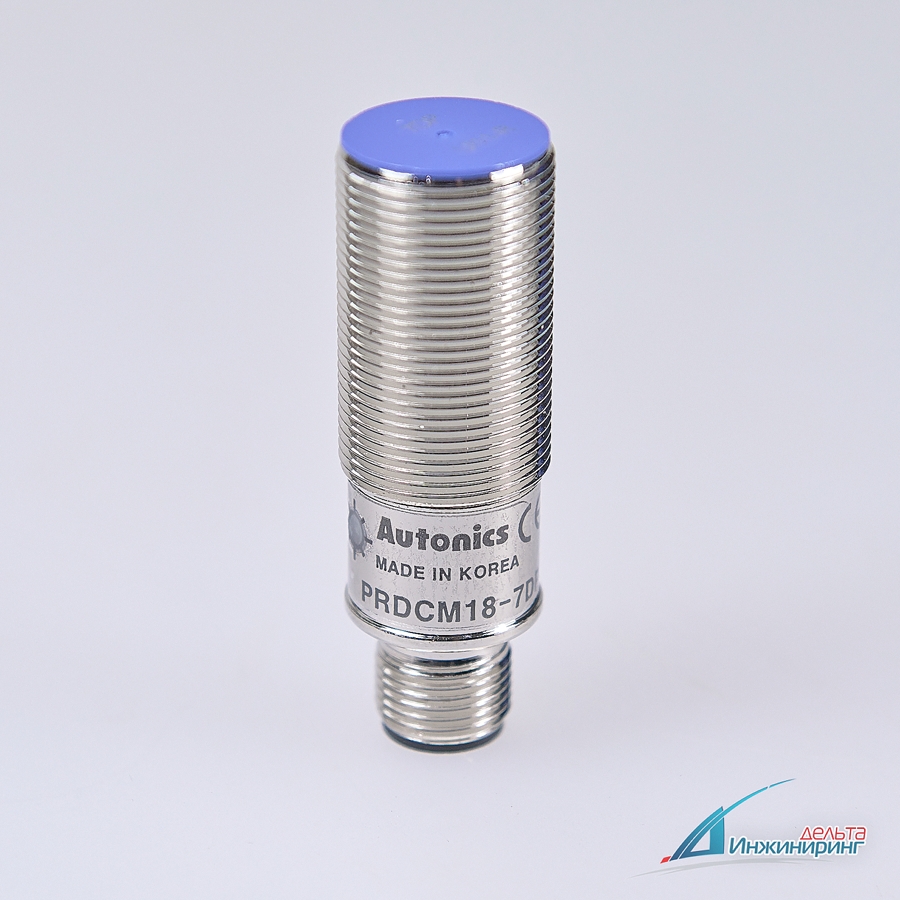

Autonics Серия PRDCM — Бесконтактные датчики приближения с соединителем

Другие модификации..
Autonics Серия PRDCM — Бесконтактные датчики приближения с соединителемAutonics Серия PRDCM — Бесконтактные датчики приближения с соединителемAutonics Серия PRDCM — Бесконтактные датчики приближения с соединителемAutonics Серия PRDCM — Бесконтактные датчики приближения с соединителемAutonics Серия PRDCM — Бесконтактные датчики приближения с соединителемAutonics Серия PRDCM — Бесконтактные датчики приближения с соединителем
  • ОПИСАНИЕ
  • ЦЕНЫ
  • КОММЕНТАРИИ

Серия PRDCM - индуктивные датчики цилиндрической формы с увеличенным расстоянием срабатывания, разъем на корпусе, никелированная латунь

Информация для заказа:

PRDCM234-567

PТип устройстваPИндуктивный датчик приближения
RDФормаRDЦилндрический с увеличенным расстоянием срабатывания
1ПодключениеБез обозначениякабель без разъема
Wкабель с разъемом
CMразъем на корпусе
2Размер корпусаБез обозначенияСтандарт
SКороткий корпус
LУдлиненный корпус
3КабельБез обозначенияСтандарт, 3-проводная цепь DC
T2-проводная цепь постоянного тока
4РазмерЧислоДиаметр головки, мм (08; 12; 18; 30)
5Расстояние срабатыванияЧислоСтандартное рабочее расстояние, мм
6ПитаниеD12-24VDC
X12-24VDC с защитой от неправильной полярности
7Тип выходаN3-провод. NPN N.O. (нормльно разомкнут)
N23-провод. NPN N.C. (нормльно замкнут)
P3-провод. PNP N.O. (нормльно разомкнут)
P23-провод. PNP N.C. (нормльно замкнут)
O2-провод. N.O. (нормльно разомкнут)
C2-провод. N.C. (нормльно замкнут)

Пример обозначения: PRDCML30-25DN

Основные характеристики:

* Большое расстояние считывания (гарантируется в 1,5-2 раза большее расстояние считывания по сравнению с существующими моделями)
* Меньшее время технического обслуживания
* Улучшенное шумовое сопротивление с помощью специальной ИС
* Встроенная защита от перенапряжений, защита от обратной полярности, схема защиты от перегрузок и короткого замыкания
* Длительный срок службы и высокая надежность
* Индикация состояния с помощью красного светодиода
* Степень защиты IP67 (стандарт IEC)
* Замена микровыключателям и конечным выключателям

• Двухпроводной датчик DC типа

Модель※1PRDCMT08-2DO
PRDCMT08-2DC
PRDCMT08-2DO-I
PRDCMT08-2DC-I　　　　　　　		PRDCMT08-4DO
PRDCMT08-4DC
PRDCMT08-4DO-I
PRDCMT08-4DC-I　　　　　　　		PRDCMT12-4DO
PRDCMT12-4DC
PRDCMT12-4DO-I
PRDCMT12-4DC-I
PRDCMLT12-4DO
PRDCMLT12-4DC
PRDCMLT12-4DO-I
PRDCMLT12-4DC-I　　　		PRDCMT18-7DO
PRDCMT18-7DC
PRDCMT18-7DO-I
PRDCMT18-7DC-I
PRDCMLT18-7DO
PRDCMLT18-7DC
PRDCMLT18-7DO-I
PRDCMLT18-7DC-I　　

PRDCMT18-7DO
PRDCMT18-7DC
PRDCMT18-7DO-I
PRDCMT18-7DC-I
PRDCMLT18-7DO
PRDCMLT18-7DC
PRDCMLT18-7DO-I
PRDCMLT18-7DC-I　　

PRDCMT18-14DO
PRDCMT18-14DC
PRDCMT18-14DO-I
PRDCMT18-14DC-I
PRDCMLT18-14DO
PRDCMLT18-14DC
PRDCMLT18-14DO-I
PRDCMLT18-14DC-I　　		PRDCMT30-15DO
PRDCMT30-15DC
PRDCMT30-15DO-I
PRDCMT30-15DC-I
PRDCMLT30-15DO
PRDCMLT30-15DC
PRDCMLT30-15DO-I
PRDCMLT30-15DC-I 　　		PRDCMT30-25DO
PRDCMT30-25DC
PRDCMT30-25DO-I
PRDCMT30-25DC-I
PRDCMLT30-25DO
PRDCMLT30-25DC
PRDCMLT30-25DO-I
PRDCMLT30-25DC-I
　　
Расстояние срабатывания2 мм4 мм8 мм7 мм14 мм15 мм25 мм
ГистерезисМакс. 10% от расстояния срабатывания
Стандартный объект для обнаружения8×8×1мм12×12×1мм25×25×1мм20×20×1мм40×40×1мм45×45×1мм75×75×1мм
(Железо)(Железо)(Железо)(Железо)(Железо)(Железо)(Железо)
Расстояние срабатыванияот 0 доот 0 доот 0 доот 0 доот 0 доот 0 доот 0 до
14мм2.8мм5.6мм5.6мм9.8мм10.5мм17.5мм
Электропитание12-24В пост. тока
(Рабочее напряжение)(10-30В пост. тока)
Ток утечкиМакс. 0.6мА
Частота срабатывания ※2600Гц500Гц500Гц400Гц250Гц200Гц100Гц
Остаточное напряжениеМакс. 3.5В
Влияние температурыМакс. ±10% от расстояния срабатывания при температурной окружающей среды 20℃
Управляющий выходОт 2 до 100 мА
Сопротивление изоляцииМин. 50МОм (мегаомметр, 500В пост. тока)
Электрическая прочность диэлектрика1500В пер. тока, 50/60 Гц в течение 1 минуты
Вибрацияамплитуда 1 мм при частоте от 10 до 55 Гц по каждому из направлений X, Y, Z в течение 2 часов
Удар500 м/с²(примерно 50G) направления X, Y, Z 3 раза
ИндикаторИндикатор работы (красный светодиод)
Окружающая средаОкр. ТемператураОт -25 до 70°C, хранение: от -30 до 80°C
Окр. ВлажностьОВ от 35 до 95%, хранение: ОВ от 35 до 95%
Цепь защитыЦепь защиты от перенапряжения, Цепь защиты от обратной полярности, цепь защиты от сверхтоков
МатериалКорпус/Гайка: Никелированная латунь, шайба: никелированное железо, считывающая поверхность: термоустойчивый акрилонитрил-бутадиен-стирол
СертификатCE
ЗащитаIP67 (Стандарт МЭК)
МассаСуществующая-PRDCMT: Примерно 26гPRDCMT: Примерно 48гPRDCMT: Примерно 142г
PRDCMLT: Примерно 36гPRDCMLT: Примерно 66гPRDCMLT: Примерно 182г
единицы※3УлучшеннаяПримерноПримерноПримерноПримерноПримерноПримерноПримерноПримерно
15.5г15г23.5г22г46.5г42.5г160г165г

※1: Планируется, что серия PRDCMT увеличит производительность (светодиоды с четырех сторон) и структуру (охватывающий все стороны корпус и задняя крышка).
※2: Частота ответа представляет собой среднее значение. Используется Стандартная цель считывания, а ширина устанавливается на уровне, в два раза превышающем стандартную цель считывания, 1/2 от расстояния считывания.
※3: Масса обновленной единицы относится только к PRDCMT (Улучшение ). Масса других моделей или существующих продуктов приводится как масса существующей единицы.
※Сопротивление окружающей среды рассчитывается при отсутствии замерзания или конденсации.

• Трехпроводной датчик DC типа.

МодельPRDCM12-4DN PRDCM12-4DP PRDCM12-4DN2 PRDCM12-4DP2 PRDCML12-4DN PRDCML12-4DP PRDCML12-4DN2 PRDCML12-4DP2PRDCM12-8DN PRDCM12-8DP PRDCM12-8DN2 PRDCM12-8DP2 PRDCML12-8DN PRDCML12-8DP PRDCML12-8DN2 PRDCML12-8DP2PRDCM18-7DN PRDCM18-7DP PRDCM18-7DN2 PRDCM18-7DP2 PRDCML18-7DN PRDCML18-7DP PRDCML18-7DN2 PRDCML18-7DP2PRDCM18-14DN PRDCM18-14DP PRDCM18-14DN2 PRDCM18-14DP2 PRDCML18-14DN PRDCML18-14DP PRDCML18-14DN2 PRDCML18-14DP2PRDCM30-15DN PRDCM30-15DP PRDCM30-15DN2 PRDCM30-15DP2 PRDCML30-15DN PRDCML30-15DP PRDCML30-15DN2 PRDCML30-15DP2PRDCM30-25DN PRDCM30-25DP PRDCM30-25DN2 PRDCM30-25DP2 PRDCML30-25DN PRDCML30-25DP PRDCML30-2SDN2 PRDCML30-25DP2
Расстояние срабатывания4мм8мм7мм14мм15мм25мм
ГистерезисМакс. 10% от расстояния срабатывания
Стандартный объект для обнаружения12x12x1мм(железо)25x25x1мм(железо)20x20x1мм(железо)40x40x1 мм(железо)45x45x1мм(железо)75x75x1мм(железо)
Расстояние срабатыванияот 0 до 2.8ммот 0 до 5.6ммот 0 до 4.9ммот 0 до 9.8ммот 0 до 10.5ммот 0 до 17.5мм
Электропитание (Рабочее напряжение)12-24В пост. тока (10-30В пост. тока)
Потребление токаМакс. 10мА
Частота ответа ※1500Гц400Гц300Гц200Гц100Гц100Гц
Остаточное напряжениеМакс. 1.5В
Влияние температурыМакс. ±10% от расстояния срабатывания при температурной окружающей среды 20℃
Упрвляющий выходМакс. 200мА
Сопротивление изоляцииМин. 50МОм (мегаомметр, 500В пост. тока)
Электрическая прочность диэлектрика1500В пер. тока, 50/60 Гц в течение 1 минуты
Вибрацияамплитуда 1 мм при частоте от 10 до 55 Гц по каждому из направлений X, Y, Z в течение 2 часов
Удар500 м/с²(примерно 50G) направления X, Y, Z 3 раза
ИндикаторИндикатор работы (красный светодиод)Индикатор работы (красный светодиод)
Окружающая средаОкр. ТемператураОт -25 до 70°C, хранение: от -30 до 80°CОт -25 до 70°C, хранение: от -30 до 80°C
Окр. ВлажностьОВ от 35 до 95%, хранение: ОВ от 35 до 95%ОВ от 35 до 95%, хранение: ОВ от 35 до 95%
Цепь защитыЦепь защиты от перенапряжения, Цепь защиты от обратной полярности, цепь защиты от сверхтоков и короткого замыкания
ЗащитаIP67 (Стандарт МЭК)
МатериалКорпус/Гайка: Никелированная латунь, шайба: никелированное железо, считывающая поверхность: термоустойчивый акрилонитрил-бутадиен-стирол
УтверждениеCE
ВесPRDCM: Примерно 26гPRDCM: Примерно 48гPRDCM: Примерно 142г
PRDCML: Примерно 34гPRDCML: Примерно 66гPRDCML: Примерно 182г

※1: Частота ответа представляет собой среднее значение. Используется Стандартная цель считывания, а ширина устанавливается на уровне, в два раза превышающем стандартную цель считывания, 1/2 от расстояния считывания.
※Сопротивление окружающей среды рассчитывается при отсутствии замерзания или конденсации.

Руководство по эксплуатации PRDCM.pdf

Руководство по эксплуатации PRACMT.pdf

ЦЕНЫ НА ПРОДУКЦИЮ

НаименованиеЦена, руб.
PROXIMITY SENSOR PRDCM SERIES PRDCM12-4DN

mdl: PRDCM12-4DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM12-4DN2

mdl: PRDCM12-4DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM12-4DP

mdl: PRDCM12-4DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM12-4DP2

mdl: PRDCM12-4DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM12-8DN

mdl: PRDCM12-8DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM12-8DN2

mdl: PRDCM12-8DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM12-8DP

mdl: PRDCM12-8DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM12-8DP2

mdl: PRDCM12-8DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM18-14DN

mdl: PRDCM18-14DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM18-14DN2

mdl: PRDCM18-14DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM18-14DP

mdl: PRDCM18-14DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM18-14DP2

mdl: PRDCM18-14DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM18-7DN

mdl: PRDCM18-7DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM18-7DN2

mdl: PRDCM18-7DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM18-7DP

mdl: PRDCM18-7DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM18-7DP2

mdl: PRDCM18-7DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM30-15DN

mdl: PRDCM30-15DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM30-15DN2

mdl: PRDCM30-15DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM30-15DP

mdl: PRDCM30-15DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM30-15DP2

mdl: PRDCM30-15DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM30-25DN

mdl: PRDCM30-25DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM30-25DN2

mdl: PRDCM30-25DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM30-25DP

mdl: PRDCM30-25DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCM SERIES PRDCM30-25DP2

mdl: PRDCM30-25DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML12-4DN

mdl: PRDCML12-4DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML12-4DN2

mdl: PRDCML12-4DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML12-4DP

mdl: PRDCML12-4DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML12-4DP2

mdl: PRDCML12-4DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML12-8DN

mdl: PRDCML12-8DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML12-8DN2

mdl: PRDCML12-8DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML12-8DP

mdl: PRDCML12-8DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML12-8DP2

mdl: PRDCML12-8DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML18-14DN

mdl: PRDCML18-14DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML18-14DN2

mdl: PRDCML18-14DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML18-14DP

mdl: PRDCML18-14DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML18-14DP2

mdl: PRDCML18-14DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML18-7DN

mdl: PRDCML18-7DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML18-7DN2

mdl: PRDCML18-7DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML18-7DP

mdl: PRDCML18-7DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML18-7DP2

mdl: PRDCML18-7DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML30-15DN

mdl: PRDCML30-15DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML30-15DN2

mdl: PRDCML30-15DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML30-15DP

mdl: PRDCML30-15DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML30-15DP2

mdl: PRDCML30-15DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML30-25DN

mdl: PRDCML30-25DN (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML30-25DN2

mdl: PRDCML30-25DN2 (DNC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML30-25DP

mdl: PRDCML30-25DP (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCML SERIES PRDCML30-25DP2

mdl: PRDCML30-25DP2 (DPC3(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT18-14DC

mdl: PRDCMLT18-14DC (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT18-14DC-I

mdl: PRDCMLT18-14DC-I (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT18-14DO

mdl: PRDCMLT18-14DO (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT18-14DO-I

mdl: PRDCMLT18-14DO-I (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT18-7DC

mdl: PRDCMLT18-7DC (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT18-7DC-I

mdl: PRDCMLT18-7DC-I (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT18-7DO

mdl: PRDCMLT18-7DO (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT18-7DO-I

mdl: PRDCMLT18-7DO-I (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT30-15DC

mdl: PRDCMLT30-15DC (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT30-15DO

mdl: PRDCMLT30-15DO (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT30-15DO-I

mdl: PRDCMLT30-15DO-I (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT30-25DC

mdl: PRDCMLT30-25DC (DCC2 )

call
PROXIMITY SENSOR PRDCMLT SERIES PRDCMLT30-25DO

mdl: PRDCMLT30-25DO (DOC2 )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT12-4DC

mdl: PRDCMT12-4DC (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT12-4DC-I

mdl: PRDCMT12-4DC-I (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT12-4DO

mdl: PRDCMT12-4DO (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT12-4DO-I

mdl: PRDCMT12-4DO-I (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT12-8DC

mdl: PRDCMT12-8DC (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT12-8DC-I

mdl: PRDCMT12-8DC-I (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT12-8DO

mdl: PRDCMT12-8DO (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT12-8DO-I

mdl: PRDCMT12-8DO-I (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT18-14DC

mdl: PRDCMT18-14DC (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT18-14DO

mdl: PRDCMT18-14DO (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT18-14DO-I

mdl: PRDCMT18-14DO-I (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT18-7DC

mdl: PRDCMT18-7DC (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT18-7DO

mdl: PRDCMT18-7DO (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT30-15DC

mdl: PRDCMT30-15DC (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT30-15DC-I

mdl: PRDCMT30-15DC-I (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT30-15DO

mdl: PRDCMT30-15DO (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT30-15DO-I

mdl: PRDCMT30-15DO-I (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT30-25DC

mdl: PRDCMT30-25DC (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT30-25DC-I

mdl: PRDCMT30-25DC-I (DCC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT30-25DO

mdl: PRDCMT30-25DO (DOC2(AT205) )

call
PROXIMITY SENSOR PRDCMT SERIES PRDCMT30-25DO-I

mdl: PRDCMT30-25DO-I (DOC2(AT205) )

call


ВОПРОСЫ, ОТЗЫВЫ И КОММЕНТАРИИ

Вопросов нет, комментарии еще не поспели, а отзывы приветствуются — будь первым!
ЗАКАЗАТЬ ЗВОНОК
Телефон:

(351) 731-14-05

©2008 - 2026 ООО "Дельта Инжиниринг". г. Челябинск.
