ПРОМА ЗСУ-ПИ-Ж — Запорно-сигнализирующее устройство (жидкотопливное)

Назначение
Предназначены для дистанционного розжига горелок котлоагрегатов, сушильных установок, печей и иных горелочных устройств промышленного энергетического оборудования, работающих на газовом и жидком видах топлива, а также для контроля наличия пламени в топках котлоагрегатов. Работают под наддувом на жидком топливе.

Преимущества
- Дистанционный розжиг основных горелок.
- Контроль наличия собственного факела.
- Контроль наличия факела основной горелки.
- ЗСУ используется самостоятельно или включается в автоматику котла.
- Устойчивый факел в сносящих и закрученных потоках.
- Высокая надежность позволяет использовать для автоматического розжига.
- Инжекционное всасывание топлива позволяет исключить топливный насос и фильтр.

► Исполнения

- 01	Контроль пламени запальной горелки ионизационным датчиком
- 02	Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ) или контрольным электродом (КЭ)
- 03	Раздельный контроль пламени запальной горелки ионизационным датчиком, основной горелки фотодатчиком и автоматическое управление процессом розжига ЗСУ-ПИ-Ж
- 04	Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком сигнализирующим (ФДС)
- 05	Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки сигнализатором горения (ПРОМА-СГ)

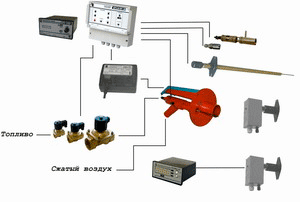

► Комплектация исполнений

Комплектация		Исполнение
		01		02	03		04	05
Запальная горелка ЗСУ-ПИ-Ж со встроенным ионизационным датчиком		1		1	1		1	1
Блок розжига запальника БРЗ-04-М1-2К		-		-	1		-	-
Клапан электромагнитный КЭГ		1		1	1		1	1
Фотодатчик ФД-02 (или ФД-05ГМ)		-		1	1		-	-
Сигнализатор горения ЛУЧ-1АМ		-		1	-		-	-
Сигнализатор горения ЛУЧ-КЭ (или ЛУЧ-1АМ)		1		1	-		1	1
Устройство контроля пламени ФДСА-02		-		-	-		-	1
Фотодатчик сигнализирующий ФДС-01-220		-		-	-		1	-
Источник высокого напряжения ИВН-ТР-2К		1		1	1		1	1
ЗИП (сопло диаметр 1мм - 1шт.)		1		1	1		1	1
Руководство по эксплуатации В407.058.000 РЭ		1		1	1		1	1

► Основные технические характеристики

Вид топлива						Дизельное топливо, керосин, солярка, печное топливо, нефть
Температура топлива, не менее °С						10
Давление воздуха перед запальником, кПа						1-50
Давление топлива перед запальником						атмосферное
Время воспламенения факела запальника с момента подачи управляющего сигнала на открытие клапана и ИВН, (не более) с						10
Расход топлива на запальник, (макс.) м						0,06
Запаздывание выходного сигнала на наличие (отсутствие) пламени, (не более), с						2
Допустимая температура рабочего торца запальника, (не более) К (°С)						1173 (900)
Длина погружаемой части запальника L (от установочного фланца до среза), м						0,07; 0,5-3,0 с шагом 0,5
Длина активной части пламени запальника при давлении воздуха 1 кПа, м						0,8

► Устройство, габаритные и установочные размеры



1 — ионизационный датчик; 2 — высоковольтные электроды (2 шт.);
3 — ствол; 4 — сопло; 5 — патрубок

При открытии электромагнитного клапана КЭГ топливо поступает через ствол 3 в камеру смешения запальника. В патрубок 6 подается сжатый воздух, который создает разрежение возле сопла 4. Благодаря этому происходит инжекция топлива и его распыл. После подачи высокого напряжения от источника высокого напряжения ИВН-ТР-2К на электроды 2 топливо-воздушная смесь зажигается. Пламя запальника контролируется встроенным ионизационным датчиком 1. Емкость с топливом должна располагаться на высоте не менее 0,5 м от уровня ствола запальника.
