ЗАПАЛЬНО-ЗАЩИТНЫЕУСТРОЙСТВА ЗЗУ
Предназначены для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах, а также для контроля наличия пламени в топках котлоагрегатов. Разработано специально для горелок ГМ и ГМГ котлов ДЕ, ДКВр Бийского котельного завода, а также для любых других горелок с установочной трубой под запальник не менее 65мм
·Дистанционный розжиг основных горелок.
·Контроль наличия собственного факела, факела основной горелки.
·Надежная керамика, выдерживающей напряжение до 20 КВт, устойчивой к влаге
·Ствол выполнен из жаропрочной стали
·Простота и надежность
Предназначены для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах, а также для контроля наличия пламени в топках котлоагрегатов. Разработано специально для горелок ГМ и ГМГ котлов ДЕ, ДКВр Бийского котельного завода, а также для любых других горелок с установочной трубой под запальник не менее 65мм
·Дистанционный розжиг основных горелок.
·Контроль наличия собственного факела, факела основной горелки.
·Надежная керамика, выдерживающей напряжение до 20 КВт, устойчивой к влаге
·Ствол выполнен из жаропрочной стали
·Простота и надежность
| ИСПОЛНЕНИЯ | |||||||||
| Исполнение | Принцип контроля наличия пламени | ||||||||
| ЗЗУ-3; ЗЗУ-8 | Контроль пламени запальной горелки ионизационным датчиком | ||||||||
| ЗЗУ-4; ЗЗУ-9; ЗЗУ-10 | Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) для ЗЗУ-4 или контрольным электродом (КЭ) для ЗЗУ-9 | ||||||||
| ЗЗУ-6 | Совместный контроль пламени запальной и основной горелок при помощи фотодатчика (ФД-02, ФД-05ГМ, ФДС) | ||||||||
| ЗЗУ-7 | Селективный контроль наличия пламени основных горелок при поочередном их розжиге. (Поочередное подключение фотодатчиков к одному сигнализатору горения) | ||||||||
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||
| Рабочая среда | Природный, сжиженный газ, пропан-бутановая смесь | ||||||||
| Присоединительное давление газа перед запальной горелкой, МПа | (0,001 - 0,25) | ||||||||
| Тепловая мощность при работе на газообразном топливе, кВт, не более | 80 | ||||||||
| Длина факела при отрегулированном режиме горения, м, не менее | 0,8 | ||||||||
| Стандартные длина запальника,L, мм | 350; 500; 700;1000 | ||||||||

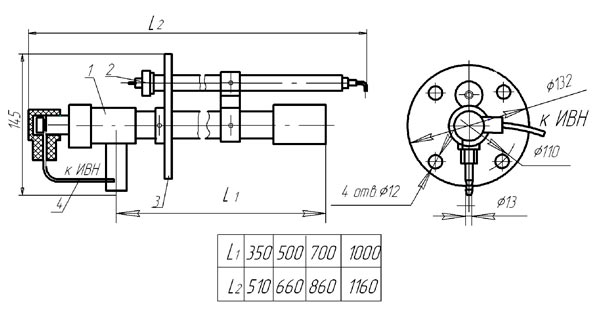

| УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ | |||||||||
 | |||||||||
| КОМПЛЕКТАЦИЯ ИСПОЛНЕНИЙ | |||||||||
| тип ЗЗУ Изделие | ЗЗУ-3 | ЗЗУ-4 | ЗЗУ-6 | ЗЗУ-7 | ЗЗУ-8 | ЗЗУ-9 | ЗЗУ-10 | ||
| Электрозапальник газовый | 1 | 1 | 1 | 2 | 1 | 1 | 1 | ||
| Источник высокого напряжения ИВН | 1 | 1 | 1 | 2 | 1 | 1 | 1 | ||
| Клапан электромагнитный КЭГ-15 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | ||
| Фотодатчики пламени запальной и основной горелок ФД-02; или ФД-05ГМ | - | 1 | 1 | 2 | - | - | - | ||
| Датчик пламени основной горелки контрольный электрод КЭ | - | - | - | - | - | 1 | - | ||
| Сигнализатор горения ЛУЧ-1АМ | 1 | 2 | 1 | 1 | - | - | - | ||
| Сигнализатор горения ЛУЧ-КЭ | - | - | - | - | 1 | 2 | 1 | ||
| Фотодатчик пламени и сигнализатор горения основной горелки ФДС | - | - | - | - | - | - | 1 | ||
| ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ | |||||||||
| Запально-защитное устройство ЗЗУ-3, длина 350 | |||||||||
