Назначение
Предназначено для розжига газомазутных горелок технологических установок, печей обжига кирпича, печей подогрева нефти, газа, химического производства, металлургии, работающих под разрежением ;и с уравновешенной тягой. ЗСУ работает на малом и среднем давлении природного газа, пропан-бутановой смеси и осуществляет контроль собственного факела и факела горелки. Корпус запальника выполнен из высокотемпературной нержавеющей стали, поэтому ЗСУ ПИ 38 может использоваться в качестве пилотной горелки
ЗСУ позволяет производить как местный, так и дистанционный розжиг и работает на период розжига основной горелки или в «пилотном» режиме на весь период работы технологической установки. ЗСУ может быть включено в общую схему автоматики либо работать самостоятельно.
► Исполнения
► Основные технические характеристики
* За активную часть пламени принимается след факела с температурой не менее 600 °С.
► Комплектация исполнений
► Конструкция

При открытии электромагнитного клапана газ, очищенный от механических примесей, истекает из сопла эжектора 4 через смесительную камеру 3 в корпус запальника 1. Под действием избыточного давления в корпусе газо-воздушная смесь вытекает из запальника в виде тонкой кольцевой струи через щелевой зазор между стабилизатором и корпусом 1. После подачи высокого напряжения от блока искрового розжига на электрод свечи 2 газо-воздушная смесь за срезом рабочего торца соплового блока зажигается и поджигает избыточную часть газа, подводимого к запальнику, отбираемую на входе в эжектор и поступающую по трубке 5, увеличивая длину и устойчивость факела.
Предназначено для розжига газомазутных горелок технологических установок, печей обжига кирпича, печей подогрева нефти, газа, химического производства, металлургии, работающих под разрежением ;и с уравновешенной тягой. ЗСУ работает на малом и среднем давлении природного газа, пропан-бутановой смеси и осуществляет контроль собственного факела и факела горелки. Корпус запальника выполнен из высокотемпературной нержавеющей стали, поэтому ЗСУ ПИ 38 может использоваться в качестве пилотной горелки
ЗСУ позволяет производить как местный, так и дистанционный розжиг и работает на период розжига основной горелки или в «пилотном» режиме на весь период работы технологической установки. ЗСУ может быть включено в общую схему автоматики либо работать самостоятельно.
► Исполнения
| ЗСУ-ПИ - исп.01 | Контроль пламени запальной горелки ионизационным датчиком | ||||||||
| ЗСУ-ПИ - исп.02 | Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) или контрольным электродом (КЭ) | ||||||||
| ЗСУ-ПИ - исп.03 | Раздельный контроль пламени запальной горелки ионизационным датчиком, основной горелки фотодатчиком и автоматическое управление процессом розжига ЗСУ-ПИ | ||||||||
| ЗСУ-ПИ - исп.04 | Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком сигнализирующим (ФДС) | ||||||||
| ЗСУ-ПИ - исп.05 | Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки сигнализатором горения ПРОМА-СГ | ||||||||
► Основные технические характеристики
| Диапазон рабочего давления природного газа (пропан-бутановой смеси) перед запальником, кПа | 1- 60 | ||||||||
| Время воспламенения факела запальника с момента подачи управляющего сигнала на открытие клапана и свечу (не более), с | 10 | ||||||||
| Расход газа на запальник ( макс.) м | 4 | ||||||||
| Тепловая мощность (макс.) при работе на природном газе, кВт | 40 | ||||||||
| Запаздывание выходного сигнала о наличии (отсутствии) пламени (не более), с | 2 | ||||||||
| Допустимая температура рабочего торца запальника (не более), К(°С) | 1173(900) | ||||||||
| Длина погружаемой части запальника, L мм | 250 - 1500 | ||||||||
| Длина активной части пламени запальника при давлении газа 40 кПа и отсутствии разрежения (не менее), м* | 1,0 | ||||||||
► Комплектация исполнений
| № пп | Комплектация | Исполнение | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 01 | 02 | 03 | 04 | 05 | |||||
| 1. | Запальная горелка инжекционная ЗСУ-ПИ-38 с встроенным ионизационным датчиком | 1 | 1 | 1 | 1 | 1 | |||
| 2. | Блок розжига запальника БРЗ-04-М1 (БРЗ-04-М1-2К) | - | - | 1 | - | - | |||
| 3. | Клапан электромагнитный КЭГ-15/6-0,25 | 1 | 1 | 1 | 1 | 1 | |||
| 4. | Фотодатчик ФД-05ГМ (ФД-02) | - | 1 | 1 | - | - | |||
| 5. | Сигнализатор горения ЛУЧ-1АМ | - | 1 | - | - | - | |||
| 6. | Сигнализатор горения ЛУЧ-КЭ | 1 | 1 | - | 1 | 1 | |||
| 7. | Сигнализатор горения ПРОМА-СГ с фотодатчиком ФДА-03 | - | - | - | - | 1 | |||
| 8. | Фотодатчик сигнализирующий ФДС | - | - | - | 1 | - | |||
| 9. | Источник высокого напряжения ИВН | 1 | 1 | 1 | 1 | 1 | |||
| 10. | Шланг газовый | 1 | 1 | 1 | 1 | 1 | |||
| 11. | ЗИП (прокладка-2 шт, сопло диаметр 1 - 1шт, сопло диаметр 1,2 - 1 шт) | 1 | 1 | 1 | 1 | 1 | |||
| 12. | Фильтр газовый | 1 | 1 | 1 | 1 | 1 | |||
| 13 | Руководство по эксплуатации В407.030.000 РЭ | 1 | 1 | 1 | 1 | 1 | |||
| 14 | Паспорт В407.030.000 ПС | 1 | 1 | 1 | 1 | 1 | |||
► Конструкция

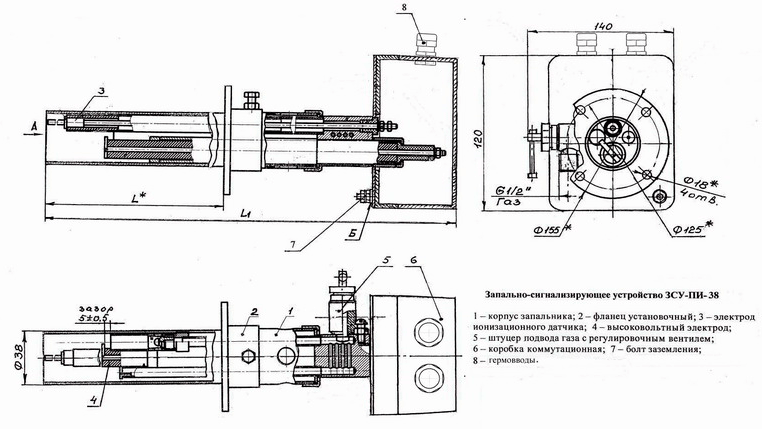

При открытии электромагнитного клапана газ, очищенный от механических примесей, истекает из сопла эжектора 4 через смесительную камеру 3 в корпус запальника 1. Под действием избыточного давления в корпусе газо-воздушная смесь вытекает из запальника в виде тонкой кольцевой струи через щелевой зазор между стабилизатором и корпусом 1. После подачи высокого напряжения от блока искрового розжига на электрод свечи 2 газо-воздушная смесь за срезом рабочего торца соплового блока зажигается и поджигает избыточную часть газа, подводимого к запальнику, отбираемую на входе в эжектор и поступающую по трубке 5, увеличивая длину и устойчивость факела.
