ПРОМА ЭЗ — Газовый электрозапальник

Электрозапальник газовый предназначен для автоматического и дистанционного розжига горелок, работающих на газообразном топливе. Осуществляет воспламенение от высоковольтного трансформатора поступающего в него газа и контроль наличия собственного факела.

► Технические характеристики

Давление газа, МПа	0.001 до 0.05
Диаметр штуцера, мм	12
Максимально допустимая температура в зоне установки рабочей части, °С	от 700 до 900
Искровой зазор, мм	от 4 до 5
Максимальная температура газа, поступающего в запальник, °С	50
Длина факела запальника при отрегулированном режиме горения, не менее, мм	800
Допустимые колебания напряжения от трансформатора, В	от 6000 до 12000

Тип	Габаритные размеры, мм	Масса, кг
-00	175 х 130 х 500	6,2
-01	175 х 130 х 800	9,5
-02	175 х 130 х 1400	11,5
-03	175 х 130 х 2000	13,1

► Конструкция газового электрозапальника

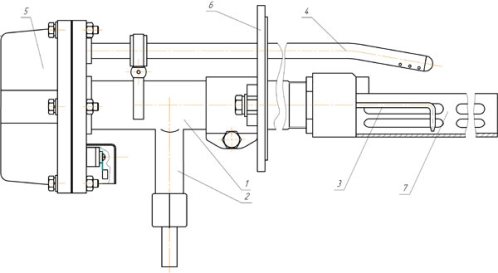

Газовый электрозапальник ЭЗ состоит из ствола 1 со штуцером 2 для подвода газа, центрального электрода 3, стабилизатора пламени 7, контрольного электрода 4, коробки 5 с тремя клеммами и фланца 6. Для регулирования процесса горения запальника под гайку штуцера устанавливается дроссельная шайба, диаметр отверстия шайбы подбирается в зависимости от давления газа (1,2 - 2 мм). Контрольный электрод служит для контроля наличия собственного факела запальника. Принцип работы основан на передаче сигнала пропорционального изменению электропроводимости в цепи: КОНТРОЛЬНЫЙ ЭЛЕКТРОД - ЗАПАЛЬНЫЙ ФАКЕЛ - СТАБИЛИЗАТОР ЗАПАЛЬНИКА к сигнализатору горения (например ЛУЧ-1 АМ). Контрольный электрод устанавливается на трубе запальника с помощью хомута с изоляционным вкладышем, а его конец крепится в коробке 5, выполненной из электроизоляционного материала. Установка контрольного электрода в установочной трубе горелки должна исключать возможность замыкания его с установочной трубой, запальником и другими заземленными частями горелки или котла.
