ПРОМА МЭП — Механизм исполнительный электрический прямоходный

Назначение
Механизмы осуществляют линейное перемещение регулирующих органов в системах защиты и автоматического управления технологическими процессами в соответствии с командными сигналами. Функционально заменяют МЭО-40, -100, -250

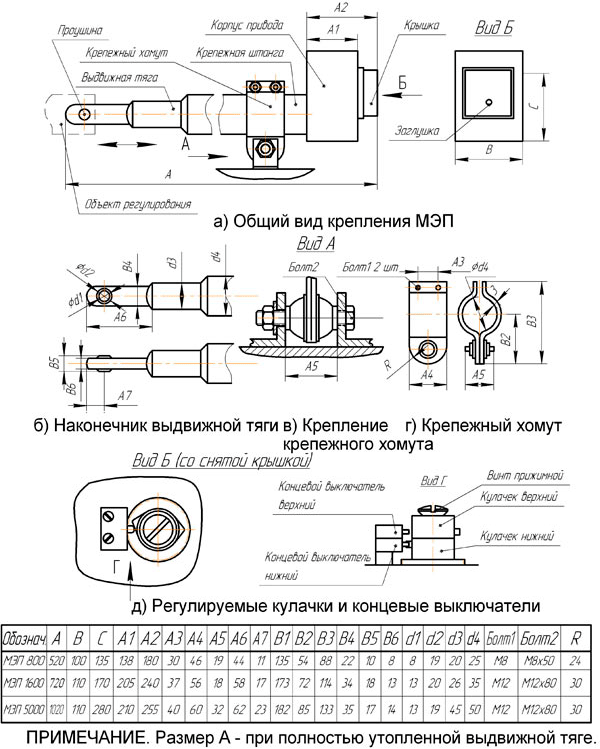

Механизмы могут устанавливаться непосредственно на регулирующей арматуре, взамен механизмов МЭО, МЭОК и т.п.

Механизм выпускается в 3-х исполнениях.

► Технические характеристики

Режим работы механизма	повторно-кратковременный с частыми пусками, реверсивный
Максимальная частота включений в 1 ч	630
Продолжительность включений, % от периодичности включений до	25
При реверсировании интервал времени между включением и выключением на обратное направление должен быть, мс, не менее	50
Рабочее положение механизма в пространстве	произвольное
Электропитание механизма	220 В, 50 Гц
Изменение сопротивления реостата обратной связи при номинальном полном ходе выдвижной тяги, Ом, не менее	100
Напряжение управляющей цепи, В минус	(24 +4/-2)
Ток управляющей цепи, мА, не более	20

► Модификации

Обозначение механизма	Номин. нагрузка /тяговое усилие/ на выдвижн. тяге, Н	Номин. значение времени полного хода выдвижной тяги, с	Номин. значение полного хода выдвижной тяги, мм	Потребл. Мощность Вт, не более	Размеры, мм	Масса, кг
МЭП-800/30-220	800	30	220	60	520х110х200	4
МЭП-1600/45-400	1600	45	400	80	620х110х250	6
МЭП-5000/60-530	5000	60	530	120	780х110х250	8
***Примечание: по согласованию с заказчиком возможны другие исполнения механизма.

► Описание





Достоинства:

- Низкая стоимость ( в 2-3 раза по сравнению с механизмами МЭО);
- Малые габариты;
- Простота крепления и монтажа;
- Регулирование хода штанги концевыми выключателями;
- Защита от одновременного включения 2-х управляющих сигналов;
- Низкая потребляемая мощность, что позволяет напрямую подключать к регули-рующим приборам (Р25, РС 29 и т.д.);

*** Примечания к комплектации
Типы датчиков обратной связи:
"реостатный" - базовая комплектация;
"токовый" - по требованию Заказчика.

Для индикации движения выдвижной тяги имеется датчик движения, срабатывающий при каждом обороте ведущего вала эл.двигателя. Токовый, реостатный датчики обратной связи и датчик движения применяются с различными управляющими устройствами для индикации движения и определения его положения.
