Предназначен для комплексных поставок приборов автоматики, обеспечивающих совместно с блоком управления котлом (например, БУК-МП) автоматизацию всех процессов.
ЩП представляет собой шкаф со встроенными в него приборами, коммутированными нужным образом. На лицевую панель выводится вся текущая информация с приборов. На задней части ЩП располагаются штуцера для подвода газа, воздуха, клеммные соединения, автоматы.
Количество и тип приборов определяются заказчиком.
ЩП поставляется совместно с БУК-МП либо отдельно от него. Имеет 4 базовых комплектации для 1-горелочного котла, 1 – для 2-горелочного и 1 – для 4-горелочного, но может быть выполнен произвольно по требованию заказчика. Габаритные и установочные размеры при этом будут меняться в зависимости от количества приборов внутри ЩП.
► Комплектация исполнений
ЩП-1Г-01 предназначен для котлов с вентилятором и дымососом; ЩП-1Г-02 – для котлов без вентилятора; ЩП-1Г-03 – с вентилятором и дымососом с выводом температуры воды на выходе котла и температуры уходящих газов; ЩП-1Г-04 – без вентилятора с выводом температуры воды на выходе котла и температуры уходящих газов.
ЩП-2Г-01 предназначен для двухгорелочных котлов без вентилятора.
ЩП-4Г-01 предназначен для четырехгорелочных котлов без вентилятора.
► Габариты и установочные размеры
ЩП с 6-ю приборами ЩП с 8-ю приборами

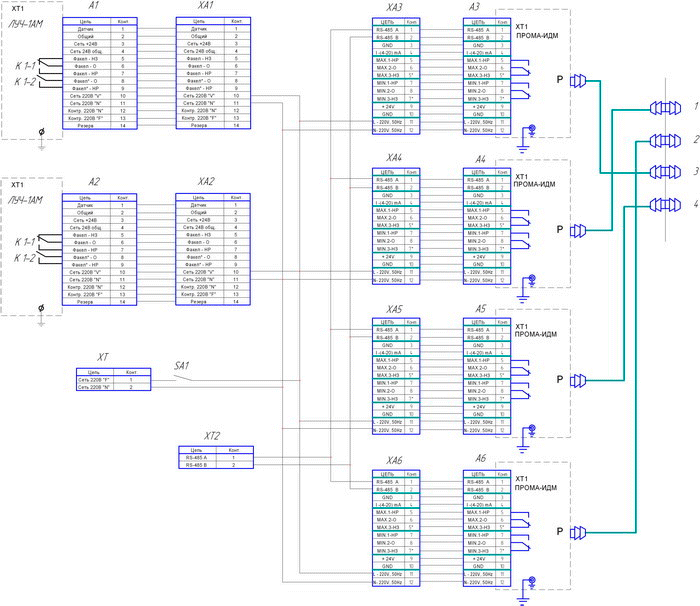

► Схема коммутации ЩП-1Г-01
Обозначение при заказе
Щит приборный ЩП-1Г-01 – для базовых комплектаций.
Щит приборный ЩП (перечень приборов) – для комплектаций, не входящих в базовые.
ЩП представляет собой шкаф со встроенными в него приборами, коммутированными нужным образом. На лицевую панель выводится вся текущая информация с приборов. На задней части ЩП располагаются штуцера для подвода газа, воздуха, клеммные соединения, автоматы.
Количество и тип приборов определяются заказчиком.
ЩП поставляется совместно с БУК-МП либо отдельно от него. Имеет 4 базовых комплектации для 1-горелочного котла, 1 – для 2-горелочного и 1 – для 4-горелочного, но может быть выполнен произвольно по требованию заказчика. Габаритные и установочные размеры при этом будут меняться в зависимости от количества приборов внутри ЩП.
► Комплектация исполнений
| Тип котла | Исполнение | Приборы | Контролируемый параметр | |||
| 1-горелочный ЩП-1Г | 01 | ЛУЧ-1АМ | Контроль факела запальника | |||
| ЛУЧ-1АМ | Контроль факела горелки | |||||
| ИДМ-ДИВ-0,125 | Разрежение в топке | |||||
| ИДМ-ДИ-1,6 | Давление воздуха | |||||
| ИДМ-ДИ-25 | Давление газа перед горелкой | |||||
| ИДМ-ДИ-40 | Давление газа перед котлом | |||||
| 02 | ЛУЧ-1АМ | Контроль факела запальника | ||||
| ЛУЧ-1АМ | Контроль факела горелки | |||||
| ИДМ-ДИВ-0,125 | Разрежение в топке | |||||
| ИДМ-ДИ-25 | Давление газа перед горелкой | |||||
| ИДМ-ДИ-40 | Давление газа перед котлом | |||||
| 03 | ЛУЧ-1АМ | Контроль факела запальника | ||||
| ЛУЧ-1АМ | Контроль факела горелки | |||||
| ПРОМА-ИТМ | Температура воды на выходе из котла | |||||
| ПРОМА-ИТМ | Темпе6ратура уходящих газов | |||||
| ИДМ-ДИВ-0,125 | Разрежение в топке | |||||
| ИДМ-ДИ-1,6 | Давление воздуха | |||||
| ИДМ-ДИ-25 | Давление газа перед горелкой | |||||
| ИДМ-ДИ-40 | Давление газа перед котлом | |||||
| 04 | ЛУЧ-1АМ | Контроль факела запальника | ||||
| ЛУЧ-1АМ | Контроль факела горелки | |||||
| ПРОМА-ИТМ | Температура воды на выходе из котла | |||||
| ПРОМА-ИТМ | Темпе6ратура уходящих газов | |||||
| ИДМ-ДИВ-0,125 | Разрежение в топке | |||||
| ИДМ-ДИ-25 | Давление газа перед горелкой | |||||
| ИДМ-ДИ-40 | Давление газа перед котлом | |||||
| 2-горелочный ЩП-2Г | 01 | ЛУЧ-1АМ | Контроль факела 1-ого запальника | |||
| ЛУЧ-1АМ | Контроль факела 1-й горелки | |||||
| ЛУЧ-1АМ | Контроль факела 2-ого запальника | |||||
| ЛУЧ-1АМ | Контроль факела 2-й горелки | |||||
| ИДМ-ДИВ-0,125 | Разрежение в топке | |||||
| ИДМ-ДИ-40 | Давление газа перед котлом | |||||
| ИДМ-ДИ-25 | Давление газа перед 1-й горелкой | |||||
| ИДМ-ДИ-25 | Давление газа перед 2-й горелкой | |||||
| 4-горелочный ЩП-4Г | 01 | ЛУЧ-1АМ | Контроль факела 1-ого запальника | |||
| ЛУЧ-1АМ | Контроль факела 1-й горелки | |||||
| ЛУЧ-1АМ | Контроль факела 2-ого запальника | |||||
| ЛУЧ-1АМ | Контроль факела 2-й горелки | |||||
| ЛУЧ-1АМ | Контроль факела 3-ого запальника | |||||
| ЛУЧ-1АМ | Контроль факела 3-й горелки | |||||
| ЛУЧ-1АМ | Контроль факела 4-ого запальника | |||||
| ЛУЧ-1АМ | Контроль факела 4-й горелки | |||||
| ИДМ-ДИВ-0,125 | Разрежение в топке | |||||
| ИДМ-ДИ-40 | Давление газа перед котлом | |||||
| ИДМ-ДИ-25 | Давление газа перед 1-й горелкой | |||||
| ИДМ-ДИ-25 | Давление газа перед 2-й горелкой | |||||
| ИДМ-ДИ-25 | Давление газа перед 1-й горелкой | |||||
| ИДМ-ДИ-25 | Давление газа перед 2-й горелкой | |||||
ЩП-1Г-01 предназначен для котлов с вентилятором и дымососом; ЩП-1Г-02 – для котлов без вентилятора; ЩП-1Г-03 – с вентилятором и дымососом с выводом температуры воды на выходе котла и температуры уходящих газов; ЩП-1Г-04 – без вентилятора с выводом температуры воды на выходе котла и температуры уходящих газов.
ЩП-2Г-01 предназначен для двухгорелочных котлов без вентилятора.
ЩП-4Г-01 предназначен для четырехгорелочных котлов без вентилятора.
► Габариты и установочные размеры
ЩП с 6-ю приборами ЩП с 8-ю приборами
► Схема коммутации ЩП-1Г-01
Обозначение при заказе
Щит приборный ЩП-1Г-01 – для базовых комплектаций.
Щит приборный ЩП (перечень приборов) – для комплектаций, не входящих в базовые.
