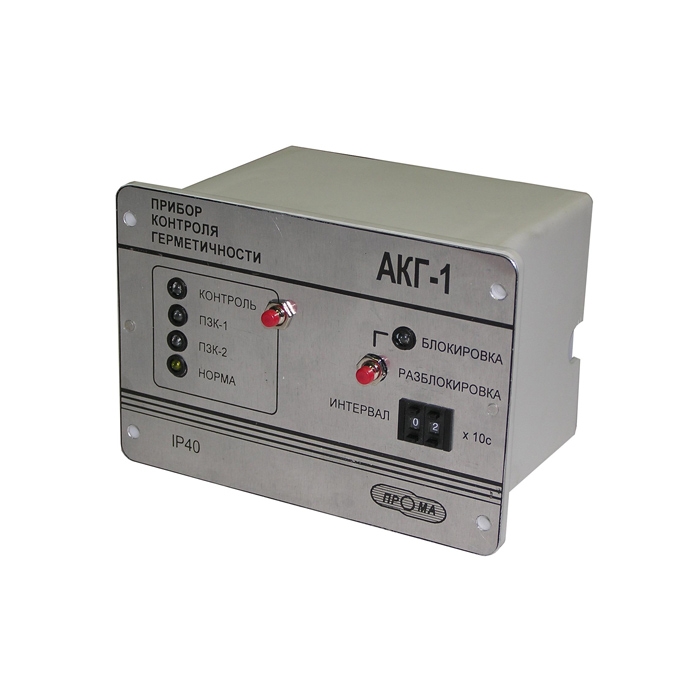

ПРОМА АКГ-1 — Прибор автоматического контроля герметичности

Назначение
Предназначен для автоматической проверки герметичности предохранительных запорных клапанов (ПЗК) в группе газовой арматуры перед каждым розжигом горелки.

Применение
Используется в комплекте с существующими системами автоматики и отдельно с выдачей дискретного сигнала об исправности газовой арматуры, в составе действующих и проектируемых систем защиты котельной автоматики и технологических установок для котлоагрегатов с любой мощностью единичной горелки.

Основные преимущества
Прибор работает в комплекте с реле давления типа ДРД-М, ДРД-Э, ДН, ДД, ДРД и др., либо с аналоговыми датчиками давления типа ДДМ-ДИ и др. со стандартным токовым сигналом (4-20) мА.

- Простота настройки прибора.
- Возможность подключения датчика давления с аналоговым выходным сигналом или реле давления.
- Возможность контроля двойных клапанов или отдельных электромагнитных клапанов.
- Возможность управления напрямую с прибора практически любыми выпускаемыми электромагнитными клапанами.
- Позволяет заменить дорогостоящие АКГ – DUNGS, KROMSCHEDER

► Технические характеристики

Значения уставок временного интервала Т1 контроля герметичности на один этап (расчетный параметр), с	от 10 до 990
Шаг дискретности, с	10
"Норма - беспотенциальные ("сухие") контакты реле "Блокировка"- беспотенциальные ("сухие") контакты релеВыходные сигналы	2А; 220В, 50Гц
"Клапан ПЗК1 - напряжение сети 220В, 50Гц "Клапан безопасности" - напряжение сети 220В, 50Гц	ток до 5А
Напряжение питания	220В, 50Гц
Потребляемая мощность, ВА, не более	5
Общая потребляемая мощность (определяется типом газовой арматуры), ВА, не более	500
Температура окружающей среды,	от - 40 до +60
Степень защиты, (код IP)	IP40
Время "прогрева" после подачи питания и готовности теста самопроверки контроллера к работе, мин, не более	1
Габаритные размеры: длина х ширина х высота, мм	160 х 100 х 110
Масса, кг, не более	1

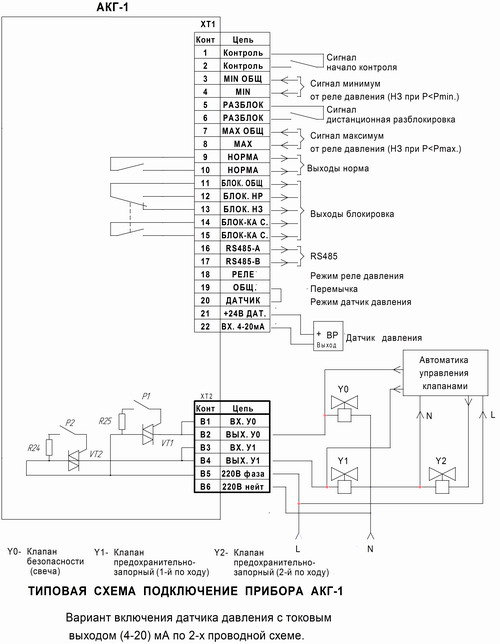

► Схема внешних подключений и схема работы




Алгоритм проверки герметичности
Проверка герметичности ПЗК-1:Y0 – закрывается, клапаны Y1 и Y2 – закрыты, производится контроль изменения давления датчиком давления или реле давления за интервал времени Т1. (интервал Т1 устанавливается в зависимости от объема уставкой «Интервал» от 10 до 990 сек.). При превышении заданного предела изменения давления более 10%, загорается индикатор неисправности «ПЗК-1». Если ПЗК-1 герметичен, происходит переход ко второму этапу.
Проверка герметичности ПЗК-2: - открывается клапан Y1 на 5 сек., затем закрывается. Все три клапан закрыты. Происходит контроль давления между клапанами Y1 и Y2 (датчиком давления или реле давления), при понижении давления более чем на 10% за интервал Т2=Т1 – загорается индикатор “Блокировка”, открывается Y0, загорается индикатор “ПЗК-2”, в случае успешного завершения проверки загорается индикатор “Норм".

Преимущество
Преимущество применения схемы с аналоговым датчиком давления состоит в том, что происходит запоминание исходного давления и от него исчисляется предел срабатывания, кроме того аналоговый датчик отслеживает текущее значение измеряемого давления. Поскольку проверка герметичности проводится сетевым газом подверженным колебаниям давления, при работе с реле давления необходима его подстройка. При работе с датчиком давления настройка предела срабатывания происходит автоматически.
