ПРОМА КЭГ — Клапаны электромагнитные

Предназначен для перекрытия трубопроводов газа, жидкостей, топлива в системах с дистанционным управлением.

Используется в схемах автоматического розжига, регулирования и защиты котлов, теплогенераторов, отопительных установок, для управления потоком газа или жидкого топлива.




► Технические характеристики

Условный проход, Ду, мм	10	15	20	25	32	40	50
Обесточенное положение	НЗ		НЗ/НО		НЗ
Давление рабочее, Рраб , МПа	0,25
Номинальная потребляемая мощность, Вт (не более)	15				30
Рабочая среда	воздух, нейтральные газы, природные газы,смесь типа пропан-бутан, дизельное топливо, жидкости
Температура рабочей среды, °С	от - 5 до + 60
Материал уплотнения	NBR
Напряжение управления электромагнитом,Переменный, ВПостоянный, В	~220/50Гц=24
Исполнение клапана по направлению движения рабочей среды на входе и выходе	проходной
Присоединение к источнику напряжения / управления	DIN43650
Положение клапана на трубопроводе	вертикальное
Условия эксплуатации	У3 по ГОСТ 15150
Степень защиты, (код IP)	IР65
Класс защиты	01
Класс герметичности по ГОСТ 9544	А

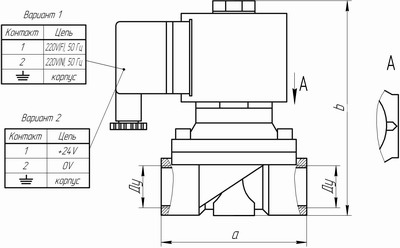

► Габаритные и установочные размеры

Наименование	Ду мм	Присоединение к трубопроводу	Габаритные размеры( a x b )
КЭГ-10	10	муфтовое 3/8"	52,5х85,5
КЭГ-15	15	муфтовое 1/2"	69х117
КЭГ-20	20	муфтовое 3/4"	73х123
КЭГ-25	25	муфтовое 1"	99х135
КЭГ-32	32	муфтовое 1 1/4"	112х175
КЭГ-40	40	муфтовое 1 1/2"	123х175
КЭГ-50	50	муфтовое 2"	168х209
КЭГ-20-НО	20	муфтовое 3/4"	73х123
КЭГ-25-НО	25	муфтовое 1"	99х135
КЭГ-10-24	10	муфтовое 3/8"	52,5х85,5
КЭГ-15-24	15	муфтовое 1/2"	69х117
КЭГ-20 -24	20	муфтовое 3/4"	73х123
КЭГ-25-24	25	муфтовое 1"	99х135
КЭГ-32-24	32	муфтовое 1 1/4"	112х175
КЭГ-40-24	40	муфтовое 1 1/2"	123х175
КЭГ-50-24	50	муфтовое 2"	168х209
КЭГ-20-24-НО	20	муфтовое 3/4"	73х123
КЭГ-25-24-НО	25	муфтовое 1"	99х135
