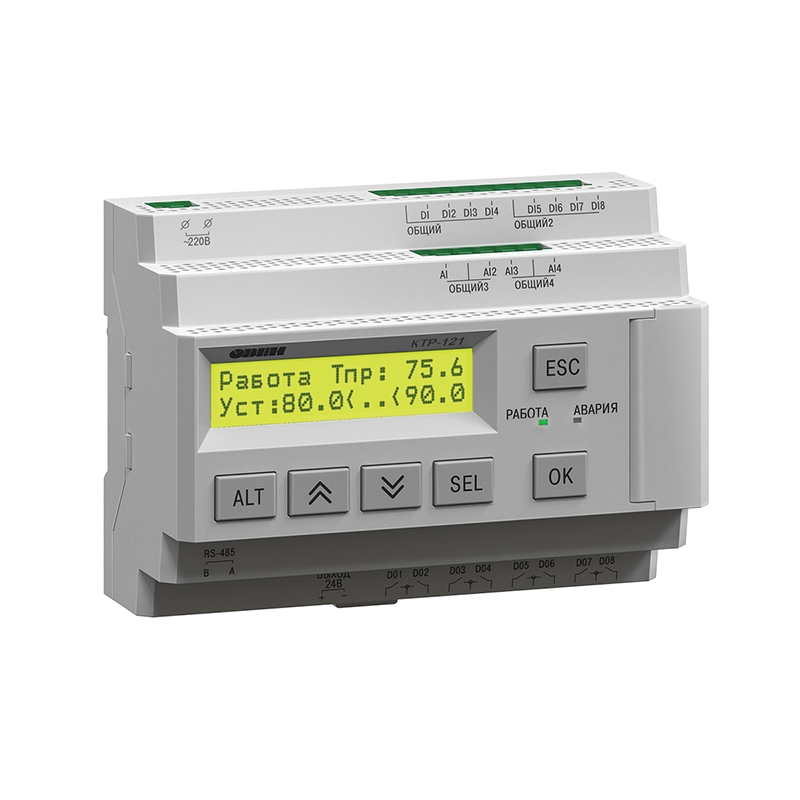

ОВЕН КТР-121.01 — Котловой регулятор

КТР-121.01 предназначен для управления работой одного водогрейного котла с автоматизированной газовой или жидкотопливной горелкой. Подходит для котлов с высокотемпературным теплоносителем. Котловой регулятор КТР-121.01 рекомендуется применять для модернизации или замены устаревших котловых шкафов.

Функциональные возможности

• Регулирование температуры подачи за котлом.
• Совместимость с одно-, двухступенчатыми или модулируемыми горелками.
• Контроль давления воды за котлом.
• Контроль обратной связи от горелки.
• Применение с датчиками РТ100/РТ1000, 100М и NTC10k.

Типовые схемы управления водогрейным котлом

Условные обозначения

Рп – давление подачи	FS – реле протока
Тп – температура подачи	НК – насос котловой
Тоб – температура обратной воды	НРЦ – насос рециркуляции
PDS – реле перепада давления	М – клапаны регулирующие с электроприводом
PS – реле давления

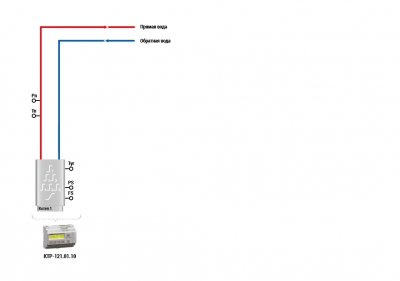

1. Для котла без насосов (если насосы управляются иными АСУ)

2. Для котла с насосом байпаса

3. Для котла с котловыми насосами

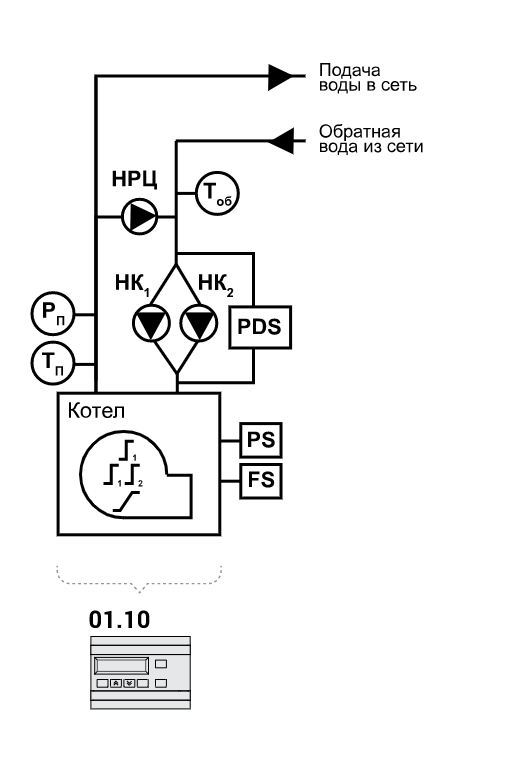

4. Для котла с котловыми насосами и насосом байпаса

5. Для котла с котловыми насосами и регулированием температуры на входе

Расширение функциональных возможностей

Объединение в каскад

Подключение до 4-х приборов КТР-121.01.10 к каскадному общекотельному регулятору КТР-121.02.41 позволяет расширить функции управления котельной с организацией смены ведущего котла, погодозависимого управления, управления сетевыми насосами и подпиткой и пр. Для использования функций общекотельного регулятора достаточно соединить необходимые модификации КТР-121 по интерфейсной линии RS-485.

Работа в котельных наружного размещения и мини-котельных

Подключение к любому регулятору КТР-121.01 модуля ОВЕН ПРМ расширяет возможности контроля и диспетчеризации общекотельных аварий в каждом блоке. Для использования функций модуля достаточно подключить модуль ПРМ к контроллеру по внутренней шине. Модуль ПРМ приобретается отдельно.

Модуль ПРМ и контроллер КТР-121 совместимы только с одинаковыми номиналами напряжения питания (пример: КТР-121.220.02.20 совместим только с ПРМ-220.1)

Входные сигналы	Контрольные лампы
Датчик загазованности СН4 Датчик загазованности СО Датчик Охрана/Взлом Пожарный сигнализатор Реле минимального давления газа на вводе котельной Реле максимального давления газа на вводе котельной Положение ГК на вводе	Давление воды не норма Авария загазованности СН4 Авария загазованности СО Охрана/Взлом Пожар Давление газа на вводе не норма Авария циркуляционных насосов Авария насосов подпитки

Необходимый запас устройств и резерв ЗИП обеспечивается модификацией КТР-121.00.00. Данное устройство поставляется без предустановленного алгоритма управления. Выбор алгоритма производится через программу-конфигуратор КТР-121. Ограничений в выборе алгоритма управления нет благодаря единой аппаратной базе всех устройств линейки КТР-121.

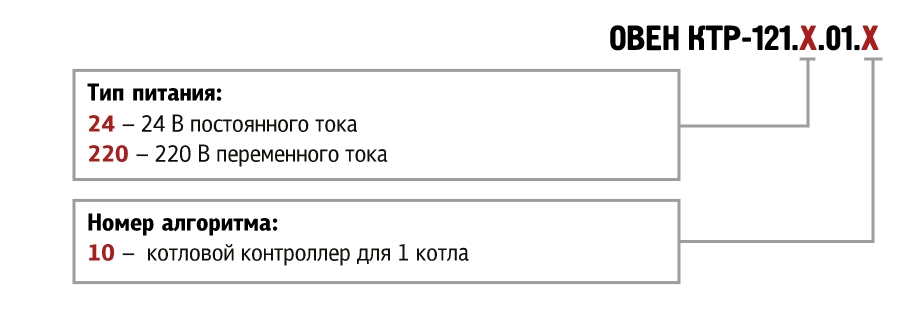

Модификации

Габаритные и установочные размеры

Схемы подключения
