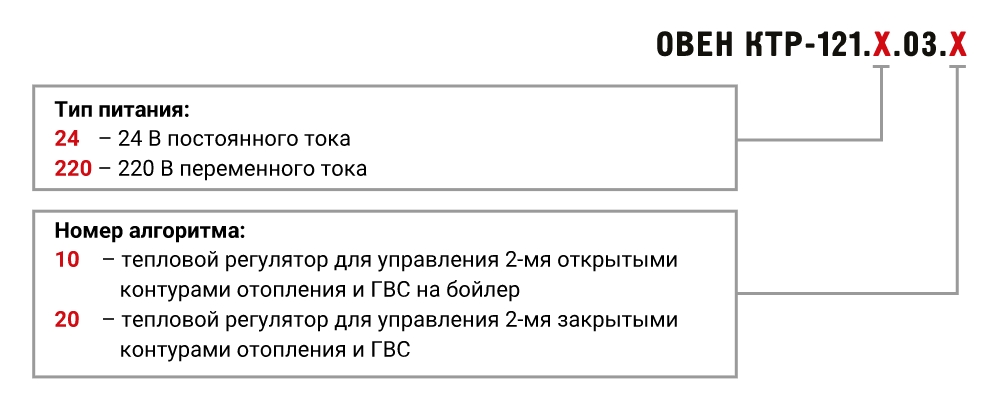

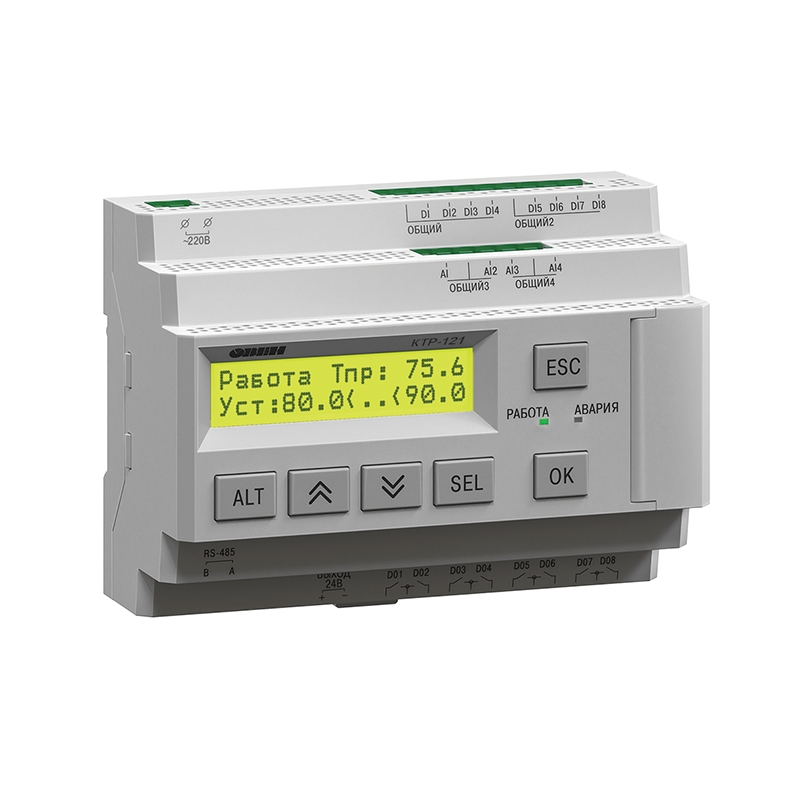

Тепловые регуляторы КТР-121.03 предназначены для расширения функционала каскадных контроллеров КТР-121.02. Тепловые регуляторы осуществляют управление работой контуров отопления и ГВС в котельных, совмещающих задачи тепловых пунктов. Для индивидуальных и центральных тепловых пунктов рекомендуется применять контроллер ТРМ232М.

Функциональные возможности

Управление закрытыми контурами отопления и ГВС с теплообменниками.
Управление открытыми контурами отопления с насосно-смесительными узлами и ГВС на бойлер.
Контроль давления воды в контурах.
Управление циркуляционными насосами с ротацией и автоматическим вводом резерва (АВР), насосами подпитки.
Регулирование отопительного контура по графику отопления.
Режимы энергосбережения в ночное время и выходные дни.
Автоматическая смена сезонов Зима/Лето по уличной температуре.
Применение с датчиками РТ100/РТ1000, 100М и NTC10k.

Типовые схемы управления водогрейным котлом

Условные обозначения

Рп – давление контура	PS – реле давления
Тп – температура контура	НЦ – насос циркуляционный
PDS – реле перепада давления	М – клапан регулирующий с электроприводом

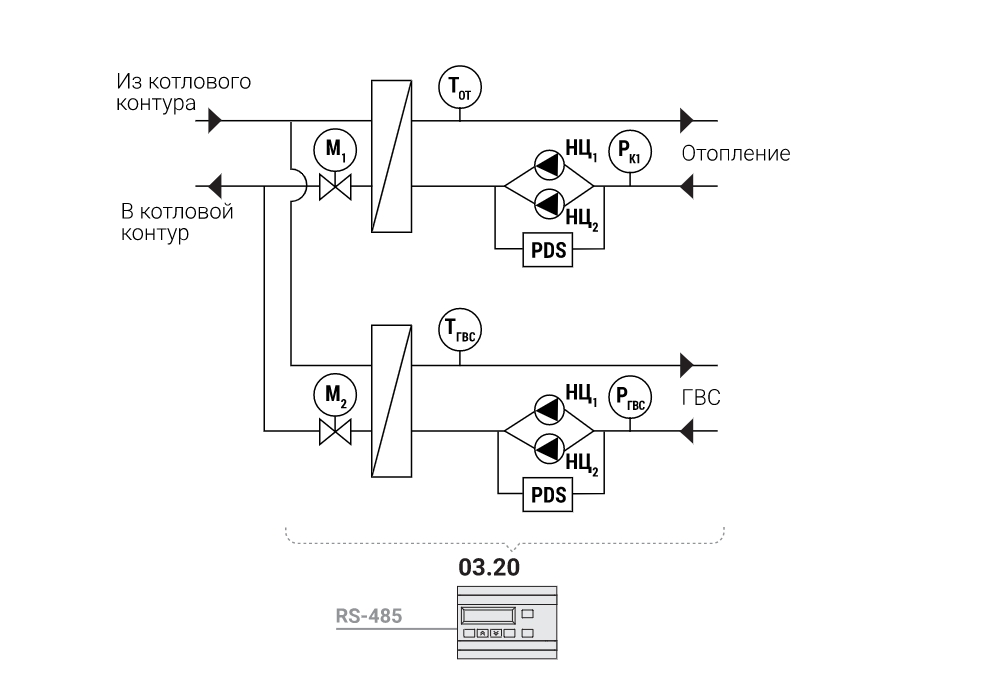

1. Прямой контур отопления, контур отопления с насосно-смесительным узлом и ГВС на бойлер

2. Два контура отопления с насосно-смесительными узлами и ГВС на бойлер

3. Контур ГВС и отопления без подпитки

4. Два контура отопления без подпитки

5. Контур ГВС и отопление с подпиткой

6. Два контура отопления с подпиткой

Расширение функциональных возможностей

Работа в многоконтурных системах

Для систем с 3-5 контурами на один КТР-121.02 по интерфейсной линии RS-485 можно подключить до 2-х приборов КТР-121.03.

Подпитка закрытых контуров отопления

При подключении к КТР-121.03.20 модуля расширения ПРМ-х.1 появляется возможность управления группой подпиточных насосов контуров отопления.

Внимание!Модуль расширения ПРМ в комплект поставки не входит и приобретается отдельно.

Модуль ПРМ и контроллер КТР-121 совместимы только с одинаковыми номиналами напряжения питания (пример: КТР-121.220.02.20 совместим только с ПРМ-220.1)
