ПРОМА ФДСА-03 — Устройство селективного контроля пламени

ПРЕДНАЗНАЧЕНЫ
для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки. Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового излучения.

Конструктивно представляют собой комплект, состоящий из фотодатчика ФДА-02 (ФДА-03) и устройства контроля пламени ПРОМА-СГ.



Выполняет функции:

- Сигнализация погасания контролируемого факела;
- Сигнализация потускнения факела на пылеугольных котлах;
- Отображение текущего значения интенсивности факела горелки (в %) на цифровом светодиодном 4-х значном индикаторе;
- Сигнализация обрыва линий связи;
- Самонастройка прибора для учета фонового излучения;
- Выходной аналоговый сигнал с сигнализатора 4-20 мА;
- Работа в сети RS – 485 по протоколу MODBUS-RTU;

Могут работать в 2-х режимах: с учетом фонового излучения от возмущающей горелки и без него.

ПРОМА-СГ выпускается в 2-х исполнения: щитовой и настенный.

Фотодатчик ФДА-03 может поставляться с монтажным узлом по требованию заказчика (указать в заявке).

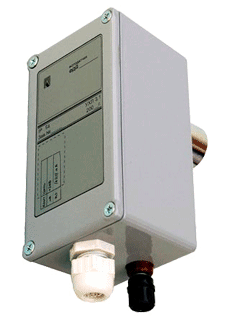

ФДА-02 – представляет собой фотодатчик с ИК, видимым сенсором, преобразовывающий видимый световой поток пламени в аналоговый сигнал (4-20) мА.

ФДА-03 – представляет собой фотодатчик с УФ сенсором, преобразовывающий ультрафиолетовый световой поток пламени в аналоговый сигнал (4-20) мА.

На датчике применен полупроводниковый карбид-кремниевый фотоприемник c УФ-фильтром, что позволяет добиться селективного контроля пламени на многогорелочных котлах, встречных горелках. Срок службы 50-80 тыс.час, что в 10-30 раз выше, чем у УФ колб и инфракрасных фотоприемников.

Работает в комплекте с приборами типа ПРОМА-СГ-4х, блоком розжига БРЗ-04М1-2К, программируемыми контроллерами PLC.

ПРОМА-СГ – представляет собой блок управления с релейными выходами наличия пламени и состояния устройства, токовым выходом 4...20 мА, и индикатор передающий интенсивность пламени. Обеспечивает регулировку минимального и максимального порога срабатывания датчика.

► ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	ФДСА-03	ФДСА-02
Рабочий диапазон, спектр ?, нм	Ультрафиолетовый, менее 310	видимый, 420-675
Выходной сигнал фотодатчика	аналоговый сигнал (4-20)мА	аналоговый сигнал (4-20)мА
Выходной сигнал сигнализатора Прома-СГ	две группы контактов реле (4-20)мА
Время срабатывания, с при появлении пламени при погасании пламени
	1 2
Напряжение питания фотодатчиков, В Сигнализатора ПРОМА-СГ-4х	= 24В = 24В или ~ 220В, 50Гц
Температура окружающей среды датчика, °С сигнализатора, °С	от -40 до +60 от -20 до +50
Степень защиты, (код IP) Фотодатчика Сигнализатора Прома-СГ-4х	IP54 IP40
Габаритные размеры, мм ФДА-03 Сигнализатора Прома-СГ-4х	96 х 48 х 125 60 х 140 х 85
Масса, не более, кг фотодатчика сигнализатора	0,4 0,3

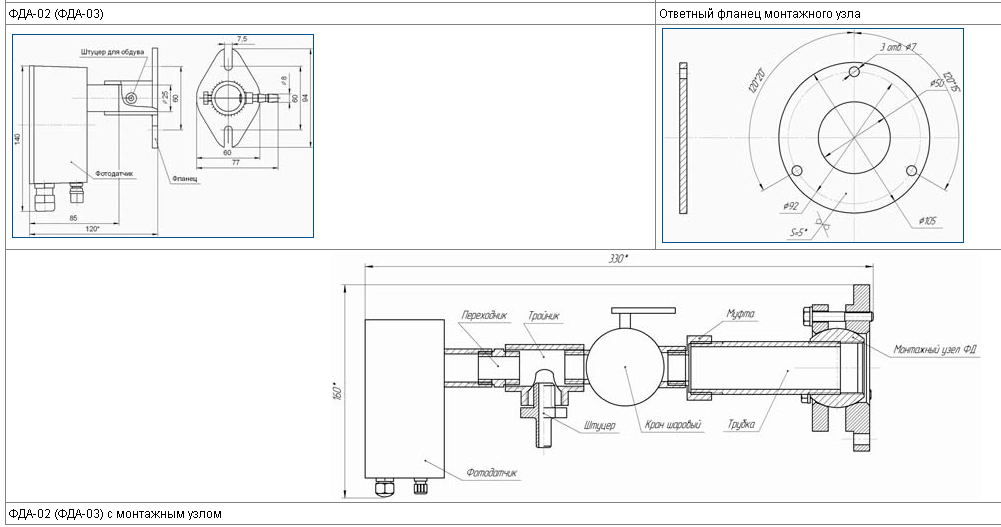

► ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ



ПРОМА-СГ-Н настенный



► СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ БЕЗ УЧЕТА ФОНОВОГО ИЗЛУЧЕНИЯ



► СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ С УЧЕТОМ ФОНОВОГО ИЗЛУЧЕНИЯ
