ПРОМА ФДС-03 — Фотодатчик сигнализирующий

Предназначен для преобразования пульсаций потока ультрафиолетового оптического излучения в электрический сигнал в виде переключающихся контактов реле.

Используется для селективного контроля наличия пламени горелочных устройств, работающих на газу. Заменяет фотодатчик типа ФД-05Г и сигнализатор горения ЛУЧ-1АМ.

► Технические характеристики

Время срабатывания, с - при появлении пламени - при погасании пламени
	1 2
Рабочий диапазон , нм	185 - 260
Длина линии связи с устройствами автоматики, м	< 500
Напряжение питания, В	»220 В или = 24 В
Допустимая нагрузка по коммутации внешних цепей Постоянный ток Переменный ток	30 В/2А 220В/0,1А
Сопротивление изоляции, МОм	> 100
Температура окружающей среды, °С	от -40 до +60
Степень защиты по ГОСТ14254-80	IP40 (IP54)*
Габаритные размеры (без фланца), мм	95 х 155 х 90
Масса, не более, кг	0,3

* - исполнение на заказ

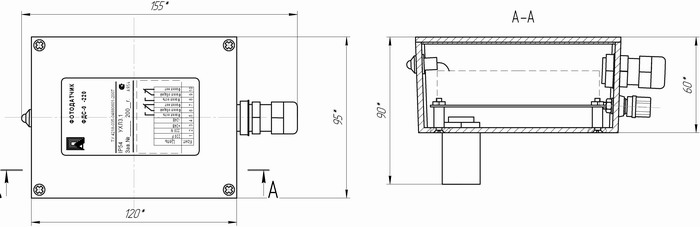

► Габаритные и установочные размеры


Исполнение моноблочное, в металлическом корпусе. Крепление на объекте монтажным фланцем (входит в комплект поставки).

► Схема внешних подключений
