Назначение
Предназначен для преобразования потока ультрафиолетового и инфракрасного спектра оптического излучения в электрический сигнал по двум независимым каналам.
Комплектация
Фотодатчик в комплекте с сигнализатором горения ЛУЧ-1АМ или БРЗ-04М1-2К используется для селективного контроля факелов конструктивно совмещенных газовой горелки и паромазутной или мазутной форсунки многогорелочных котлов.
- Контроль факела газовой горелки производится по каналу 1 индикатором ультрафиолетового излучения LР1; паро-мазутной форсунки — по каналу 2 фотодиодом DL1 в спектре инфракрасного и видимого излучения.
- Селективный контроль обеспечивается для всех топок с односторонним расположением горелок — направление линии визирования параллельно оси горелки.
Предназначен для преобразования потока ультрафиолетового и инфракрасного спектра оптического излучения в электрический сигнал по двум независимым каналам.
Комплектация
Фотодатчик в комплекте с сигнализатором горения ЛУЧ-1АМ или БРЗ-04М1-2К используется для селективного контроля факелов конструктивно совмещенных газовой горелки и паромазутной или мазутной форсунки многогорелочных котлов.
- Контроль факела газовой горелки производится по каналу 1 индикатором ультрафиолетового излучения LР1; паро-мазутной форсунки — по каналу 2 фотодиодом DL1 в спектре инфракрасного и видимого излучения.
- Селективный контроль обеспечивается для всех топок с односторонним расположением горелок — направление линии визирования параллельно оси горелки.
► Технические характеристики
► Габаритные и установочные размеры
► Схема внешних подключений
| Канал 1 | Канал 2 | ||
|---|---|---|---|
| Рабочий диапазон, спектр, нм | ультрафиолетовый, <310 | видимый, 420-675 | |
| Время срабатывания, с при появлении пламени при погасаний пламени | 1 | ||
| 2 | |||
| Потребляемая мощность, В А | <0,3 | ||
| Напряжение питания, В | "220 В, 50Гц | ||
| Длина линии связи с сигнализатором горения типа ЛУЧ-1АМ, м | < 200 | ||
| Температура окружающей среды, | от -30 до +60 | ||
| Степень защиты по ГОСТ14254-80 | IP54 | ||
| Габаритные размеры (без фланца), мм | 60 х 140 х 85 | ||
| Масса, не более, кг | 0,5 | ||
► Габаритные и установочные размеры

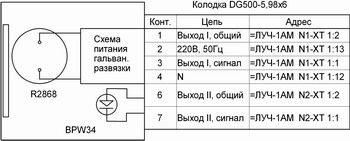

► Схема внешних подключений
