ПРОМА ФД-02 — Фотодатчик

Предназначен для преобразования потока инфракрасного спектра оптического излучения в электрический сигнал.

Фотодатчик в комплекте с сигнализатором горения ЛУЧ-1АМ используется для контроля наличия пламени горелочных устройств, работающих на любом виде топлива.

Связь с сигнализатором ЛУЧ-1АМ - 2-х проводная витая пара.

► Технические характеристики

Чувствительность, В/Вт	>240
Рабочий диапазон, инфракрасный спектр ,нм	<1800
Тип фотоприемника	ФР-1-3-68К
Длина линии связи с сигнализатором типа ЛУЧ-1АМ, м	<200
Температура окружающей среды, °С	от -60 до +60
Степень защиты, (код IP)	IP54
Габаритные размеры, мм	O25х70

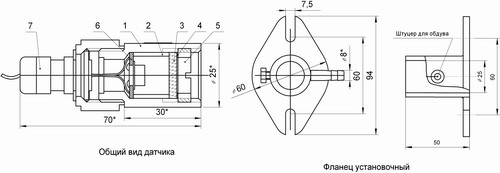

► Габаритные и установочные размеры



1 – Корпус, 2 – Втулка; 3 – Окно защитное, 4 – Прокладка, 5 – Гайка, 6 – Плата с фотоприемником, 7 – Ввод кабельный


► Схема внешних подключений
