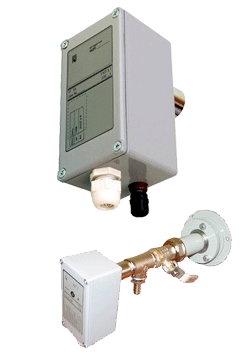

ПРОМА ФДА-03, ФДА-02 — Фотодатчик селективного контроля пламени

Предназначен для преобразования ультрафиолетового (ФДА-03) и видимого (ФДА-02) излучений и выдачи аналогового сигнала наличия/отсутствия пламени горелки в схемы контроля, регулирования и управления технологическими процессами в системах газопотребления и других отраслях.

Фотодатчик может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных устройств.

Применяется совместно с блоком розжига запальника БРЗ-04-М1-2К либо в составе устройства контроля пламени ФДСА-02 (ФДСА-03) для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки.


► Технические характеристики

	ФДА-03	ФДА-03
Рабочий диапазон , нм	ультрафиолетовый, <310	видимый, 420-675
Питание фотодатчика: -постоянное напряжение, В -потребляемый ток, мА
	от 24 до 30 25	от 24 до 30 25
Выходной сигнал: токовый аналоговый сигнал, мА	4 - 20	4-20
Температура окружающей среды, °С	от -40 до +60	от -40 до +60
Степень защиты, (код IP)	IP54	IP54
Габаритные размеры, мм	60 х 140 х 85	60 х 140 х 85
Масса фотодатчика, кг	0,4	0,4

► Габаритные и установочные размеры



► Схема внешних подключений
