ПРОМА БРЗ-04-М1-2К — Блок розжига запальника и контроля пламени

Предназначен для местного и дистанционного автоматического управления процессом розжига запально-защитного устройства (ЗЗУ, ЗСУ) газовых или мазутных горелок водогрейных или паровых котлов и энергоустановок и контроля наличия факела запальника и горелки.


БРЗ-04-М1 БРЗ-04-М1-2К (Щ)



► Отличительные особенности:

- Блок контролирует факел запальника (ионизационный датчик) с выдачей дискретного сигнала в схему защиты котла.
- Блок контролирует факел горелки фотодатчиком с выдачей дискретного сигнала в схему защиты котла (БРЗ-04-М1-2К)
- Формирует командный сигнал на открытие и закрытие электромагнитного газового клапана запальника (КЭГ).
- Формирует регулируемый по длительности сигнал на блок искрового розжига электрического запальника (ИВН).
- Автоматически отключает ИВН при успешном розжиге ЗЗУ, ЗСУ до завершения заданного интервала времени на розжиг по сигналу датчика факела ЗЗУ, ЗСУ.
- Выдает команду на закрытие электромагнитного клапана ЗЗУ, ЗСУ, если в течение заданного времени розжиг ЗЗУ, ЗСУ не произошел.
- Блокировка пуска, если не прошла вентиляция котлов энергоустановок.
- Автоматическое отключение КЭГ и ИВН при срабатывании технологической защиты котла.
- Дистанционное включение питания, дистанционный пуск и остановка БРЗ.
- БРЗ-04-М1-2К производится в двух исполнениях: Настенного и щитового монтажа. Исполнение в щитовом монтаже выполняются в конструктиве прибора Ф34 (БРЗ-04-М1-2К (Щ)).

►ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

		БРЗ-04-М1-2К		БРЗ-04-М1
Количество каналов контроля пламени		2		1
Совместимость с датчиками пламени		ФД-02, ФД-05ГМ, ФДС-Ч, ФДЧ, ФДА-02, ФДА-03, КЭ		КЭ
Командные сигналы на КЭГ:
- напряжение, В		~220В, 50Гц
- ток, не более, А		0,25
Командные сигналы на ИВН:
- напряжение, В		~220В, 50Гц
- ток, не более, А		0,25
- длительность попытки розжига, с		4-40		10-30
Выходные сигналы в системы сигнализации и управления (релейные выходы):
- наличия пламени запальника		Сигнал "ПЛАМЯ"		Сигнал "ЗАПАЛЬНИК"
- открытие КЭГ		Сигнал "КЛАПАН"		-
- наличия пламени основной горелки		Сигнал-"ФАКЕЛ"		-
Световая индикация
- наличия пламени запальника		индикатор "ПЛАМЯ"		индикатор "ЗАПАЛЬНИК"
- открытие КЭГ		индикатор "КЛАПАН"
- подача высокого напряжения		индикатор "ИВН"		индикатор "СВЕЧА"
- наличия пламени основной горелки		индикатор -"ФАКЕЛ" Светодиодная линейка интенсивности пламени		индикатор -"ФАКЕЛ"
- питание		индикатор "СЕТЬ"
Коммутация:
- постоянного тока =30В, не более, А		2
- переменного тока ~220В, А		0,01 - 0,25
Внешние электрические цепи должны обеспечивать коммутацию постоянного напряжения =30В при токе, не более, мА		20
Температура окружающей среды, °С		от -25 до +50
Степень защиты, (код IP)		IP50
Питание:
напряжение, В		~220В, 50Гц
потребляемая мощность (суммарная с ИВН и КЭГ), ВА		200		60
Габаритные размеры, не более, мм		250х200х100		270х180х 110
Масса блока, кг, не более		1.5		3
Связь с контроллерами верхнего уровня по интерфейсу		RS -485, MODBUS RTU.

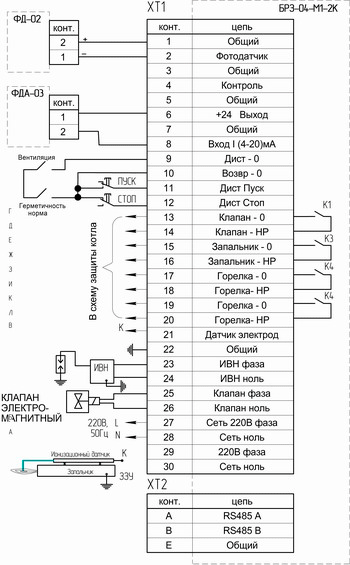

► СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
