Уровень жидкости (воды, стоков, пищевых продуктов и т.п.) в ёмкости (баке, скважине, резервуаре, котле, цистерне и т.д.).

Как нужно измерять уровень жидкости? Например если это только верхний или нижний уровень, то достаточно простого сигнализатора уровня, который срабатывает когда граница жидкости достигает или уходит от датчика.

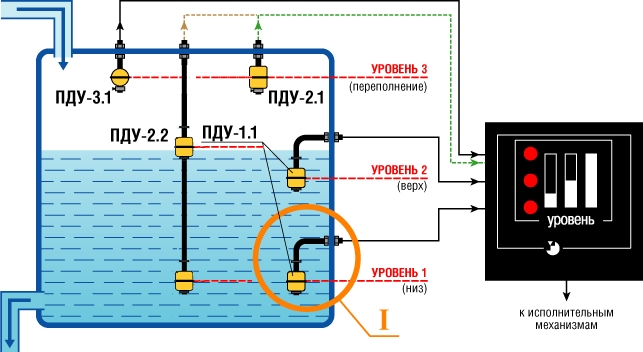

Простейшие сигнализаторы это поплавки (например Овен ПДУ) могут монтироваться как в боковую, верхнюю и нижнюю стенку и имеют много исполнений по длине и форме.
Материал ПДУ нержавеющая сталь, по этому можно применять на питьевую воду и т.п.

Преимущества ПДУ – простота и надёжность конструкции, недостатки – работа только с жидкостями без включений (грязь, мусор), необходимость монтажа непосредственно в месте контроля уровня (например, необходимо сверлить стенку бака в дне или с боку). Для ситуаций, где нельзя использовать нержавейку (некоторые химрастворы и кислоты) мы предлагаем поплавковые датчики в химостойком (нейлон и полипропилен) исполнении.



Другим простым способом измерения уровня является кондуктометрический способ, то есть измерение сопротивления зазора между электродами или электродом и корпусом бака, если он металлический. Кондуктометрические датчики типа ДС.П, ДС.2, ДС.ПВТ подключаются к различным приборам в зависимости от задачи.

Например прибор САУ-М2 управляет насосом, САУ-М6 и БКК сигнализируют 3 и 4 уровня соответственно, САУ-МП, САУ-У, САУ-М7Е способны работать по разным алгоритмам м выполнять более сложные задачи (резервирование, чередование насосов и т.п.).

Преимущество – простота монтаж (стержни-электроды обычно монтируются сверху и укорачиваются по необходимому уровню) и низкая стоимость, к недостаткам можно отнести чувствительность к отложениям на электродах (замыливание), неспособность работать с непроводящими жидкостями (например, масло).
Для тяжёлых условий необходимы более сложные способы измерения, например вибрационный датчик:
Датчики уровня жидкостей вибрационного типа способны работать с температурой процесса до +150С, с любой электропроводностью продукта, а также с эмульсионными и пастообразными продуктами (с которыми невозможна работа поплавковых датчиков). Постоянная механическая вибрация зонда в определенных пределах способствует и его самоочистке.
Мы предлагаем вибрационные датчики уровня жидкостей Innolevel различных модификаций под разные задачи.
Вибрационный

Ультразвуковой

Оптический


Каждый из них желательно применять для конкретной задачи, наши специалисты помогут компетентно подобрать оптимальный.
