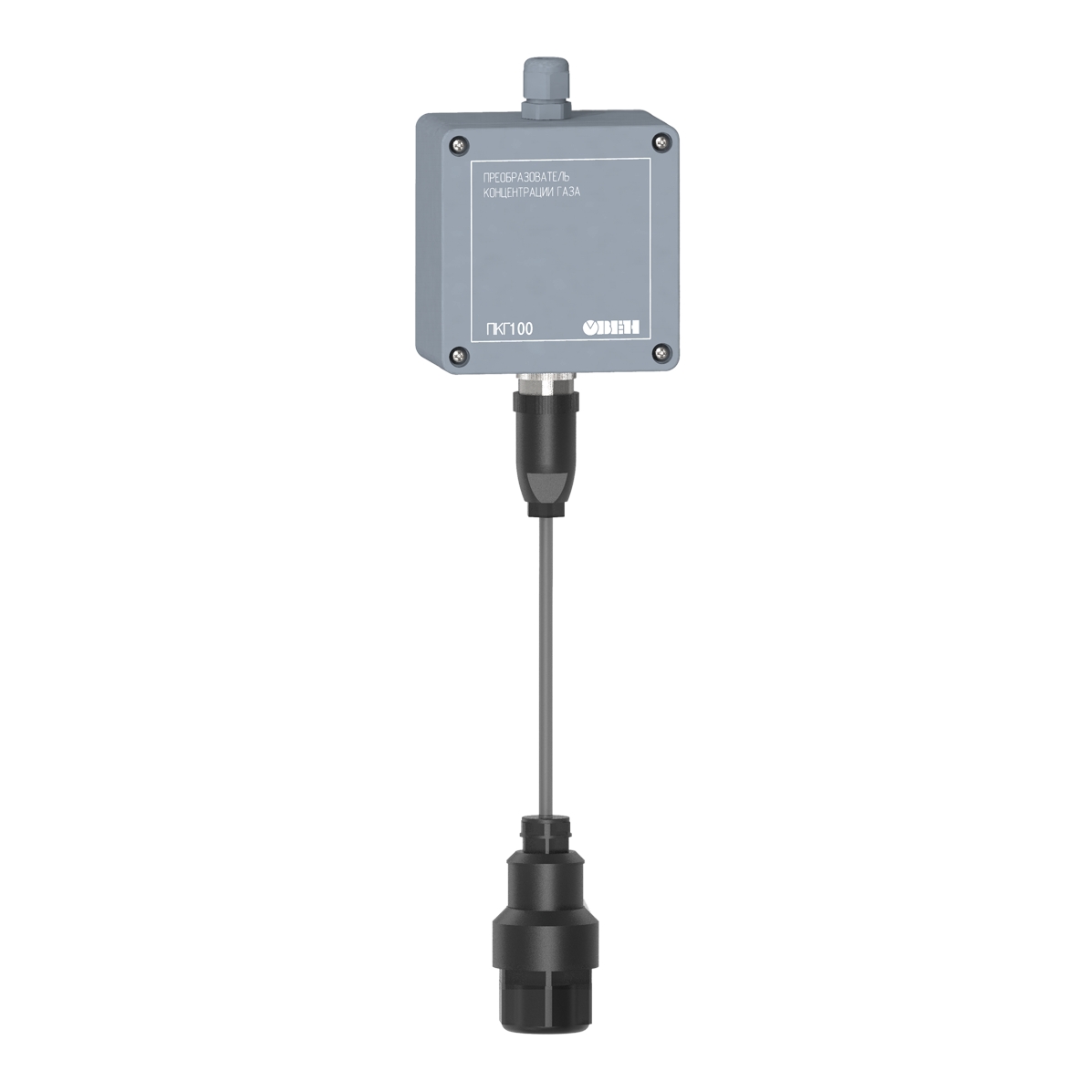

ОВЕН ПКГ100-СО2 — промышленный датчик концентрации углекислого газа в воздухе

Промышленный датчик концентрации углекислого газа ОВЕН ПКГ100-СО2 предназначен для непрерывного преобразования концентрации газа в два унифицированных выходных сигнала 4…20 мА и передачи измеренных значений по интерфейсу RS-485 (Modbus RTU).

Функциональные особенности

• Точность измерения: основная приведенная погрешность не более 15 %.
• Измеряемая концентрация: от 400 до 5000 ppm.
• Комбинированный выходной сигнал: два канала с 4...20 мА + RS-485 (Modbus RTU).
• Возможность замены зонда с сенсором.
• Эргономичный корпус, степень защиты IP65.

Преобразователи ОВЕН ПКГ100 применяются для измерения концентрации газа в воздухе рабочей зоны, помещениях животноводства, птичниках, теплицах при выращивании растений и грибов, а также прочих производственных помещений. Датчики могут использоваться в составе вентиляционных систем для управления микроклиматом различных помещений.

Технические характеристики

Наименование	Значение
Питание
Напряжение питания постоянного тока	11…30 В (номинальное значение 24 В)
Потребляемая мощность, не более	2 Вт
Канал измерения
Регистрируемый газ	Диоксид углерода (СО2)
Диапазон измерения	400…5000 ppm
Основная приведённая погрешность измерения, не более	15 %
Время обновления	1 с
Время реакции, не более	120 с
Аналоговые выходы
Количество	2
Выходной сигнал	4…20 мА
Ток сигнала аварии	3,8 или 21,5 мА *
Сопротивление нагрузки	0…1100 Ом
Время установления выходного сигнала**, не более	10 мин
Интерфейс RS-485
Протокол обмена данными	Modbus RTU
Скорость обмена данными	1 200…57 600 бит/с
Длина линии связи, не более	1200 м
Конструкция
Габаритные размеры:
Н4	80×130×55 мм
Н5, без выносного зонда	80×102×55 мм
Масса, не более	0,45 кг
Степень защиты корпуса	IP65
Надежность
Средний срок службы	10 лет
* Устанавливается программно. ** Время, в течение которого выходной сигнал прибора входит в зону предела допускаемой основной погрешности.

Модификации

Габаритные размеры

Габаритные размеры ПКГ100-Н4.СО2

Габаритные размеры ПКГ100-Н5.СО2.3

Схемы подключения

Видео

Документация и ПО

Документация
Руководство по эксплуатации ПКГ100-СО2			587.55 kB
Сертификаты
Декларация о соответствии на ПКГ100			457.86 kB
ПО
OwenConfigurator	v1.24.122.0		85.53 MB

Комплектация

• Прибор
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов
