ОВЕН ДЗ-1-СН4 — Датчик (сигнализатор) метана (детектор загазованности)

•

Детектор предназначен для непрерывного контроля содержания природного газа (метана (СН4) по ГОСТ 5542) и сигнализации о превышении установленного порогового значения его довзрывоопасной концентрации в воздушной среде производственных помещений, технических и административных сооружений (в первую очередь, в помещениях газовых котельных).Преимущества ОВЕН ДЗ-1-СН4

• Индикация (световая и звуковая) достижения концентрацией СН4 порогового значения 10% НКПР.
• Высокая чувствительность и селективность к СН4.
• Встроенная самодиагностика и режим имитации аварии.
• Выходное перекидное э/м реле для управления различным внешним оборудованием.
• Внесен в Госреестр СИ под номером81277-21.
• Конструкция устройства позволяет быстро снимать и устанавливать датчик во время периодической поверки.

Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления горючего газа. Контроль концентрации СН4 в воздухе осуществляется при помощи металлооксидного полупроводникового чувствительного элемента, принцип действия которого основан на изменении проводимости сенсора в зависимости от концентрации СН4 в окружающей среде. Применяемый метод отбора пробы – диффузионный. Контролируемая площадь составляет примерно 50 м².Прибор имеет одно выходное устройство – электромеханическое реле с перекидными контактами, которое может управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п.В детекторе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.Области примененияОВЕН ДЗ-1-СН4 применяется в газовых котельных различной мощности, на складах хранения сжиженного и газообразного метана, заправочных газовых станциях и т.д.

Технические характеристики

Характеристика	Значение
Контролируемый газ	СН4(метан)
Метод отбора пробы	диффузионный
Количество чувствительных элементов (ЧЭ)	1
Тип ЧЭ	полупроводниковый
Диапазон обнаружения	330…6 670 мг/м3
Предел допускаемой абсолютной погрешности	± 5 % НКПР (± 1450 мг/м3)
Время готовности к работе после включения питания, не более	60 мин
Время установления рабочего режима, не более	90 сек
Время реакции (инерционность), не более	3 сек
Период обновления результатов	1 сек
Виды сигнализации	световая, звуковая
Порог срабатывания сигнализации	10% НКПР (2 900 мг/м3)
Уровень громкости звуковой сигнализации на расстоянии 1 м, не менее	70 дБ
Количество выходных устройств	1
Тип выходного устройства	э/м реле, 250 В АС
Максимальный коммутируемый ток	5 А
Коммутируемая мощность, не более	500 ВА
Диапазон напряжения питания от сети переменного тока	100…250 В, частота 50±1 Гц
Мощность потребления, не более	2 ВА
Степень защиты оболочки от внешнего воздействия по ГОСТ 14254	IP20
Диапазон рабочих температур окружающего воздуха	-20…+50 °С
Габаритные размеры	84×84×36 мм
Масса, не более	0,1 кг
Средний срок службы, не менее	10 лет

* – НКПР – нижний концентрационный порог распространения пламени (по ГОСТ Р 52350.29.1).

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов:

• температура окружающего воздуха: -20…+50 °С;
• относительная влажность от 15 до 90 % при +25 ºС без конденсации влаги
• атмосферное давление – от 80 до 120 кПа.

Габаритные и установочные размеры

Датчик загазованности ОВЕН ДЗ-1-СН4 следует устанавливать таким образом, чтобы вентиляционные отверстия были снизу и сверху. Такое расположение улучшает естественную конвекцию измерительного сенсора, а также снижает дополнительную погрешность от саморазогрева электронной платы. Правила установкиПри выборе места установки необходимо соблюдать следующие рекомендации:

• Прибор следует устанавливать в местах возможной утечки или скопления СН4 в отдалении (не менее 2 м по горизонтали) от отверстий для вентиляции и нагнетания воздуха, топок котлов, газовых плит и других нагревательных устройств – в месте, где чаще всего пребывают или могут находиться люди.
• Высота установки прибора должна лежать в пределах 2,5 – 3,0 м от уровня пола, но не менее 0,3 м от потолка.
• Один прибор контролирует площадь примерно 50 м², и если пространство значительно больше или разделено на несколько частей, то приборы должны быть установлены в каждой части помещения.
• Расстояние от прибора до потенциального источника газа не должно превышать 8 м (по потолку), при этом прибор не должен быть отделен от потенциального источника газа перегородкой выше 0,3 м (балка, кессоны на потолке).

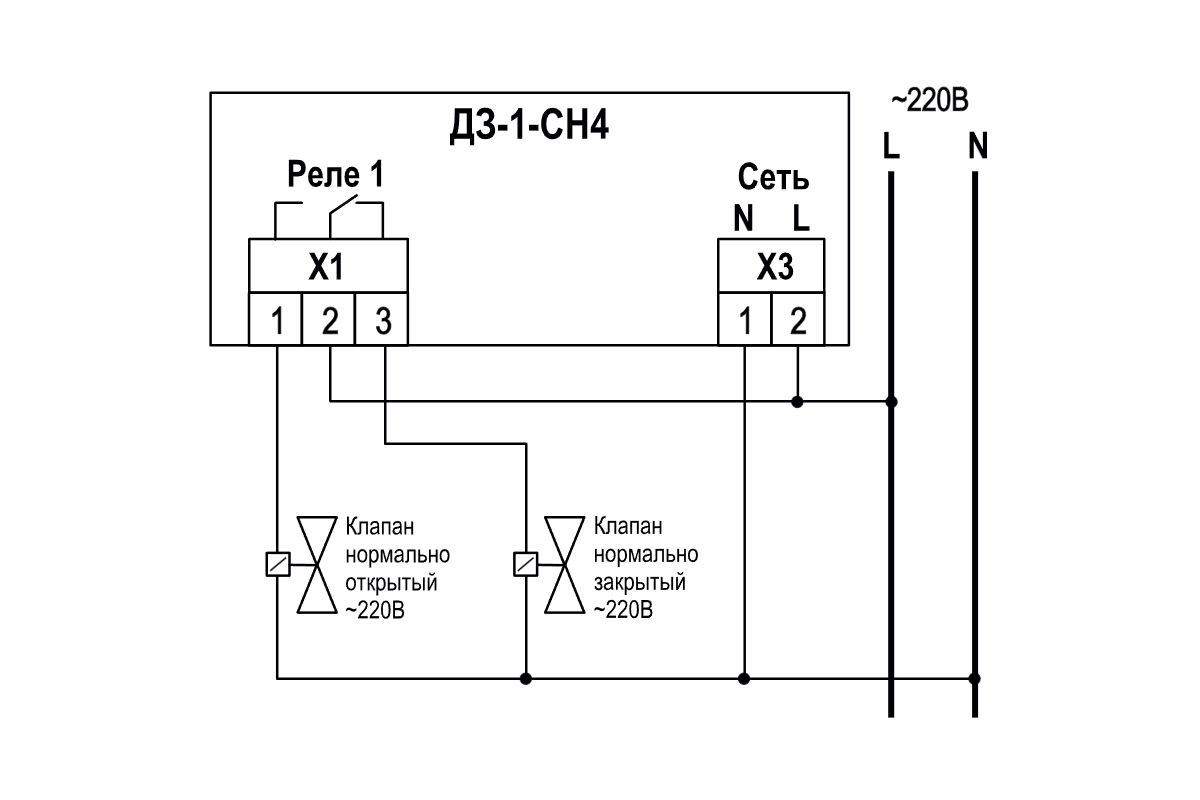

Схемы подключения

Документация и ПО

Документация
Руководство по эксплуатации ДЗ-1-СН4		pdf	755.3 kB
Инструкция по проверке функционала ДЗ-1-СН4		pdf	197.44 kB
Методики поверки ОВЕН ДЗ-1-СН4		pdf	3.24 MB
Сертификаты
Декларация о соответствии на ДЗ-1-СН4		zip	357.58 kB
Сертификат средств измерений ДЗ-1-СН4	Россия. 81277-21	zip	246.54 kB
Сертификат средств измерений ДЗ-1-СН4	Беларусь	zip	1.18 MB
ПО
ПО для калибровки ДЗ-1-Х		zip	8.29 MB

Комплектация

• Прибор
• Паспорт и Гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов
