ОВЕН ШВ — Штуцер врезной

Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

Технические характеристики

• Одноразовое использование.
• Уплотнение «металл в металл», врезной металлический конус.
• Материал: нержавейка AISI 304.
• Максимальная рабочая температура: +600 °С.
• Максимальное рабочее давление 6,3 МПа.

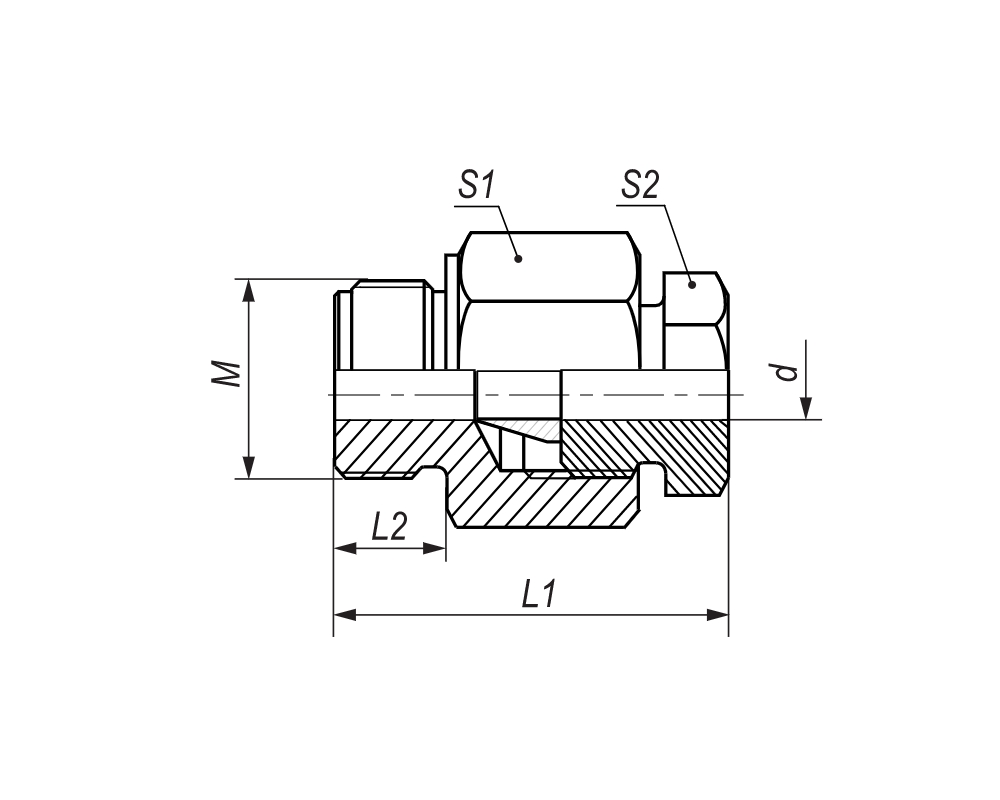

Чертеж штуцера с врезным конусом

Конструктивное исполнение штуцеров

Исполнение	L1, mm	L2, mm	M	d, mm	S1	S2
ШВ М8×1.4,5	37	8	М8×1	4,8	S22	S17
ШВ М8×1.3	37	8	М8×1	3,3	S22	S17
ШВ М10×1.4,5	39	10	М10×1	4,8	S22	S17
ШВ М10×1.3	39	10	М10×1	3,3	S22	S17
ШВ М10×1,5.4,5	39	10	М10×1,5	4,8	S22	S17
ШВ М10×1,5.3	39	10	М10×1,5	3,3	S22	S17
ШВ М12×1,5.4,5	41	12	М12×1,5	4,8	S22	S17
ШВ М12×1,5.3	41	12	М12×1,5	3,3	S22	S17
ШВ М16×1,5.4,5	42	12	М16×1,5	4,8	S22	S17
ШВ М16×1,5.3	41	12	М16×1,5	3,3	S22	S17
ШВ М20×1,5.4,5	47	16	М20×1,5	4,8	S27	S17
ШВ М20×1,5.3	44	14,5	М20×1,5	3,3	S27	S17

Избыточное давление в зависимости от температуры (ГОСТ 356-80)

Номинальное давление, МПа	Рабочее давление при наибольшей температуре среды, МПа
	200 °С	300 °С	400 °С	480 °С	520 °С	560 °С	600 °С
6,3	6,3	5,4	4,8	4	3,7	3,2	2,8

Модификации

Данная позиция доступна только по индивидуальному заказу, так как содержит нестандартное сочетание значений модификаторов. Для рассмотрения возможности заказа такой позиции свяжитесь через форму со специалистом или изложите ваши пожелания на адрес электронной почты support@owen.ruШВ Х.ХИндивидуальный заказКрепежная резьбаМ8Х1М10Х1М10Х1,5М12Х1,5М16Х1,5М20Х1,5Внешний диаметр датчика , мм3,04,5

Комплектация

• Штуцер к процессу
• Штуцер уплотняющий
• Втулка
• Паспорт
• Гриппер
