ОВЕН КПСР — Клапаны проходные односедельные запорно-регулирующие

Клапаны проходные односедельные запорно-регулирующие КПСР, предназначены для применения в системах автомтического регулирования и управления технологическими процессамми путем изменения расхода рабочих сред (кроме вакуума), транспортируемых по трубопроводам различного назначения.

Серия 100 предназначена для установки в системах тепловодоснабжения на холодную и горячую воду или 30% водный раствор этиленгликоля с температурой до 150°С и давлением до 1,6МПа.

Серия 200 применяется для водяного и насыщенного пара температурой до 220°С и условным давлением 1,6; 2,5; 4,0 МПа.

Принцип действия

Направление подачи рабочей среды одностороннее – по стрелке- указателю на корпусе. Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочий среды. Это усилие существенно уменьшается благодаря разгрузке плунжера.

В зависимости от значения условного прохода DN предусмотрены два базовых исполнения клапанов:

• DN 15…50 – исполнение со штоком не разгруженным по давлению среды (Рис. 1);
• DN 65…200 – исполнение с разгруженным штоком(Рис. 2)– используется для увеличения допустимого перепада давления на клапане. При такой конструкции в крышке клапана размещается дополнительная втулка, в которой перемещается поршень, связанный со штоком плунжера. Втулка с поршнем образует камеру разгрузки, которая за счет отверстий в плунжере связана с входной полостью клапана. Коэффициент разгрузки близок к единице.

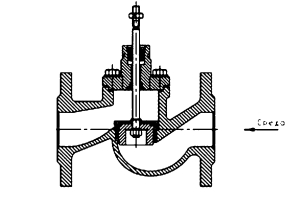

(Рис. 1) DN 15…50 – исполнение со штоком не разгруженным по давлению среды

(Рис. 2) DN 65…200 – исполнение с разгруженным штоком

Технические характеристики

Клапаны проходные седельные регулирующие с приводом SAUTER (управляющий сигнал0-10В или 4…20 мА)

Марка	DN, мм	Условная пропускная способность Кv, м³/ч	Наименование	Температура рабочей среды t, ºC	Условное давл. РN, не более, кгс/см²	Рабочая среда	Строит. длина, мм	Масса, кг
КПСРКорпус-чугун СЧ20	15	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2	КПСР 1-15-ХХХ-1.2100-СЧ-1,6-1-150-У	до +150	16	Холодная и горячая вода	130	6
	25	1,6 2,5 4,0 6,3 10	КПСР 1-25-ХХХ-1.2100-СЧ-1,6-1-150-У				160	8
	32	6,3 10 16	КПСР 1-32-ХХХ-1.2100-СЧ-1,6-1-150-У				180	11
	40	10 16 25	КПСР 1-40-ХХХ-1.2100-СЧ-1,6-1-150-У				200	15
	50	10 16 25 32 40	КПСР 1-50-ХХХ-1.2100-СЧ-1,6-1-150-У				230	17
	65	25 32 40 63	КПСР 1-65-ХХХ-1.2100-СЧ-1,6-1-150-У				290	25
	80	40 63 100	КПСР 1-80-ХХХ-1.2100-СЧ-1,6-1-150-У				310	33
	100	63 100 160	КПСР 1-100-ХХХ-1.2100-СЧ-1,6-1-150-У				350	40
	125	100 125 160 250	КПСР 1-125-ХХХ-1.2100-СЧ-1,6-1-150-У				400	52
КПСРКорпус-высокопрочный чугун(ВЧ)	15	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2	КПСР 1-15-ХХХ-1.2100-ВЧ-2,5-1-220-У	до +220	25	Водяной и насыщенный пар	130	6
	25	1,6 2,5 4,0 6,3 10	КПСР 1-25-ХХХ-1.2100-ВЧ-2,5-1-220-У				160	8
	32	6,3 10 16	КПСР 1-32-ХХХ-1.2100-ВЧ-2,5-1-220-У				180	11
	40	10 16 25	КПСР 1-40-ХХХ-1.2100-ВЧ-2,5-1-220-У				200	15
	50	10 16 25 32 40	КПСР 1-50-ХХХ-1.2100-ВЧ-2,5-1-220-У				230	17
	65	25 32 40 63	КПСР 1-65-ХХХ-1.2100-ВЧ-2,5-1-220-У				290	25
	80	40 63 100	КПСР 1-80-ХХХ-1.2100-ВЧ-2,5-1-220-У				310	33
	100	63 100 160	КПСР 1-100-ХХХ-1.2100-ВЧ-2,5-1-220-У				350	40
	125	100 125 160 250	КПСР 1-125-ХХХ-1.2100-ВЧ-2,5-1-220-У				400	52

Клапаны проходные седельные регулирующие с приводом REGADA (СЕРИЯ 100)

Марка	DN, мм	Условная пропускная способность Кv, м³/ч	Наименование	Температура рабочей среды t, ºC	Условное давл. РN, не более, кгс/см²	Рабочая среда	Строит. длина, мм	Масса, кг
КПСРКорпус-чугун СЧ20	15	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2	КПСР 1-15-ХХХ-1.1100-СЧ-1,6-1-150-У	до +150	16	Холодная и горячая вода	130	6
	25	1,6 2,5 4,0 6,3 10	КПСР 1-25-ХХХ-1.1100-СЧ-1,6-1-150-У				160	8,5
	32	6,3 10 16	КПСР 1-32-ХХХ-1.1100-СЧ-1,6-1-150-У				180	11
	40	10 16 25	КПСР 1-40-ХХХ-1.1100-СЧ-1,6-1-150-У				200	13
	50	10 16 25 32 40	КПСР 1-50-ХХХ-1.1200-СЧ-1,6-1-150-У				230	17
	65	25 32 40 63	КПСР 1-65-ХХХ-1.1200-СЧ-1,6-1-150-У				290	25
	80	40 63 100	КПСР 1-80-ХХХ-1.1200-СЧ-1,6-1-150-У				310	33
	100	63 100 160	КПСР 1-100-ХХХ-1.1200-СЧ-1,6-1-150-У				350	40
	125	100 125 160 250	КПСР 1-125-ХХХ-1.1300-СЧ-1,6-1-150-У				400	53

Клапаны проходные седельные регулирующие с приводом REGADA (СЕРИЯ 200)

Марка	DN, мм	Условная пропускная способность Кv, м³/ч	Наименование	Температура рабочей среды t, ºC	Условное давл. РN, не более, кгс/см²	Рабочая среда	Строит. длина, мм	Масса, кг
Клапаны проходные седельные регулирующие с приводом REGADA (СЕРИЯ 200)
КПСРКорпус-высокопрочный чугун(ВЧ)	15	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2	КПСР 1-15-ХХХ-1.1100-ВЧ-2,5-1-220-У	до +220	25	Водяной и насыщенный пар	130	6
	25	1,6 2,5 4,0 6,3 10	КПСР 1-25-ХХХ-1.1100-ВЧ-2,5-1-220-У				160	8,5
	32	6,3 10 16	КПСР 1-32-ХХХ-1.1100-ВЧ-2,5-1-220-У				180	11
	40	10 16 25	КПСР 1-40-ХХХ-1.1100-ВЧ-2,5-1-220-У				200	13
	50	10 16 25 32 40	КПСР 1-50-ХХХ-1.1200-ВЧ-2,5-1-220-У				230	17
	65	25 32 40 63	КПСР 1-65-ХХХ-1.1200-ВЧ-2,5-1-220-У				290	25
	80	40 63 100	КПСР 1-80-ХХХ-1.1200-ВЧ-2,5-1-220-У				310	33
	100	63 100 160	КПСР 1-100-ХХХ-1.1200-ВЧ-2,5-1-220-У				350	40
	125	100 125 160 250	КПСР 1-125-ХХХ-1.1300-ВЧ-2,5-1-220-У				400	53

ХХХ - пропускная способность Kv

Схемы подключения клапанов регулирующих КПСР серии 100

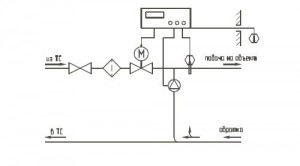

Схема системы регулирования температуры горячей воды

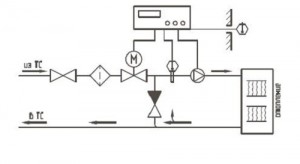

Схема системы регулирования температуры смешанной воды в отоплении

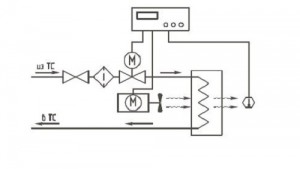

Схема системы регулирования температуры воздуха

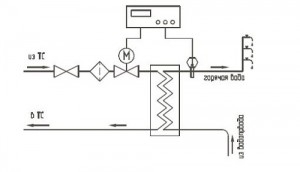

Схема системы регулирования для ЦТП
