KIPVALVE WTR223 — Универсальные соленоидные (электромагнитные) клапаны

Российские универсальные соленоидные (электромагнитные) клапаны для воды серии KIPVALVE WTR223 не требуют минимального давления в системе (рабочее давление 0 - 10 бар). Серия WTR223 предназначена для управления потоками жидких и газообразных сред, не агрессивных к материалам корпуса (кованая латунь или нержавеющая сталь) и мембраны. Вы можете купить стандартные модификации WTR223 со склада ("стандарт" - см. таблицы ниже).


► Основные технические характеристики серии WTR223:

Материал корпуса	Кованая латунь BS - стандарт Кованая латунь BST (с двумя монтажными отверстиями) - стандарт Нержавеющая сталь SS - заказ
Материал мембраны	NBR (нитрил-бутадиеновая резина) - стандарт FKM (фторэластомер), то же что и FPM, VITON - стандарт
Температура рабочей среды	С уплотнением NBR: -20... +85° С С уплотнением FKM (FPM, VITON): -20... +130° С
Тип соленоидного клапана	Нормально закрытый NC - стандарт
Рабочее давление	0 - 10 бар
Вязкость рабочей среды	21 мм
Напряжение питания катушки	220 VAC - стандарт 24 VDC, 24 VAC, 110 VAC - стандарт
Класс изоляции катушки	N (200° С)
Температура окружающей среды	-20 до +50° С
Продолжительность включения (работы)	ПВ 100%

►Технические характеристики стандартных модификаций серии WTR223

Основные технические характеристики стандартных модификаций серии WTR223:

Материал корпуса - кованая латунь BS,
Тип соленоидного клапана - нормально закрытый NC

Модель	Присоедени-тельный размер, G''	Диаметр трубопровода Ду, мм	Рабочее давление, бар	Пропускная способность, Kv, м3/час	Внутренний условный проход, мм	Модель катушки	Напряжение питания катушки,
							VAC	VDC
WTR223-1008	1/4	8	0 - 10	1,4	10	CL2	110; 220; 24	1 652
WTR223-1010	3/8	10	0 - 10	1,4	10	CL2	110; 220; 24	1 711
WTR223-1015	1/2	15	0 - 10	1,4	10	CL2	110; 220; 24	2 065
WTR223-1415	1/2	15	0 - 10	2,52	14	CL2	110; 220	2 065
WTR223-1420	3/4	20	0 - 10	2,52	14	CL2	110; 220	2 301
WTR223-2020	3/4	20	0 - 10	5,0	20	CL3	110; 220	3 776
WTR223-2025	1	25	0 - 10	5,0	20	CL3	110; 220	3 953

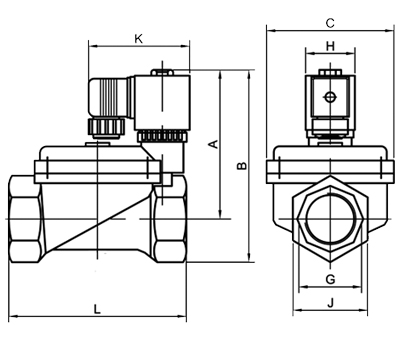

► Габаритные размеры клапанов серии WTR223

Модель	G	L	K	A	B	C	H	J
Кованая латунь BS
WTR223-1008	G1/4	50	76	71	85	38	36	26
WTR223-1010	G3/8	50	76	71	85	38	36	26
WTR223-1015	G1/2	50	76	71	85	38	36	26
WTR223-1415	G1/2	66	76	77	91	44	36	26
WTR223-1420	G3/4	60	76	80	96	44	36	31
WTR223-2020	G3/4	83	88	111	131	65	45	41
WTR223-2025	G1	83	88	111	131	65	45	41
Нержавеющая сталь SS
WTR223-1408	G1/4	52	76	72	85	38	36	26
WTR223-1410	G3/8	52	76	72	85	38	36	26
WTR223-1415	G1/2	52	76	72	85	38	36	26
WTR223-1415	G1/2	66	76	77	91	44	36	26
WTR223-1420	G3/4	66	76	77	91	44	36	26
WTR223-2020	G3/4	84	88	112	132	60	45	40
WTR223-2025	G1	84	88	112	132	60	45	40

► Структура условного обозначения универсального соленоидного клапана KIPVALVE WTR223



Пример заказа:
WTR223 – 2025 – F – SS – NC – AC220V
Вы заказали:
WTR223 универсальный клапан
202520 – внутренний условный проход – 20мм
25 – присоединительный размер – 25мм, G1’’
F материал мембраны – FKM – фторэластомер (-20…+130°С)
SS материал корпуса – нержавеющая сталь
NC конструкция клапана – нормально закрытый
AC 220 V напряжение питания катушки 220В переменного тока
