KIPVALVE STM423 — Соленоидные клапаны для горячей воды и пара

Российская компания KIPVALVE производит соленоидные (электромагнитные) клапаны для перегретой воды и пара серии STM423. 2/2 ходовые клапаны серии STM423 применяются для управления высокотемпературными потоками газа и жидкости в различных системах теплообмена: технологиях пропарки, сушки (в т.ч. древесины), в парогенераторах, при изготовлении ЖБИ и т.д. Соленоидные (электромагнитные) клапаны серии STM423 имеют специальную поршневую конструкцию, что обеспечивает их высокую надежность. Стандартные модификации соленоидных клапанов серии STM423 поставляются со склада (см. таблицы ниже).


► Основные технические характеристики серии STM423

Материал корпуса	Кованая латунь BS - стандарт
Тип уплотнения	Латунный поршень с фторопластовым уплотнением седла и графитовыми кольцами скольжения
Материал уплотнения	PTFE (тефлон, фторопласт)
Температура рабочей среды	-10... +180° С
Типы клапана	Нормально закрытый NC - стандарт
Рабочее давление	0,5...10/0,5...16 бар в зависимости от модели
Вязкость рабочей среды	21 мм
Напряжение питания катушки	220 VAC - стандарт 24 VDC, 24 VAC, 110 VAC - стандарт
Класс изоляции катушки	N (200° С)
Температура окружающей среды	-20 до +50° С
Продолжительность включения (работы)	ПВ 100%

►Характеристики стандартных моделей серии STM423

Основные характеристики стандартных модификаций:
Исполнение корпуса - кованая латунь - BS, нормально закрытый - NC

Модель	Присоеди-нительный размер, G''	Диаметр трубопровода Ду, мм	Рабочее давление бар	Пропускная способность, Kv, м3/час	Внутренний условный проход, мм	Модель катушки	Напряжение питания катушки
							VAC	VDC
STM423-1308	1/4	8	0,5 - 10	2,52	13	CL1	110, 220, 24	2 242
STM423-1310	3/8	10	0,5 - 10	2,52	13	CL1	110, 220, 24	2 301
STM423-1315	1/2	15	0,5 - 10	2,52	13	CL1	110, 220, 24	2 419
STM423-2020	3/4	20	0,5 - 16	5,0	20	CL1	110, 220, 24	3 717
STM423-2525	1	25	0,5 - 16	8,5	25	CL2	110, 220, 24	5 487

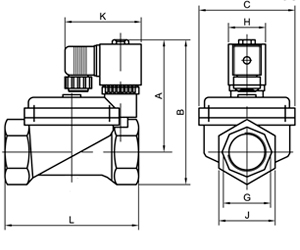

► Габаритные размеры клапанов серии STM423

Модель	G	L	K	A	B	C	H	J
Материал корпуса: кованая латунь BS
STM423-1308	G1/4	66	88	102	115	40	45	26
STM423-1310	G3/8	66	88	102	115	40	45	26
STM423-1315	G1/2	66	88	102	115	40	45	26
STM423-2020	G3/4	91	76	100	116	57	36	32
STM423-2525	G1	117	76	102	123	71	36	41

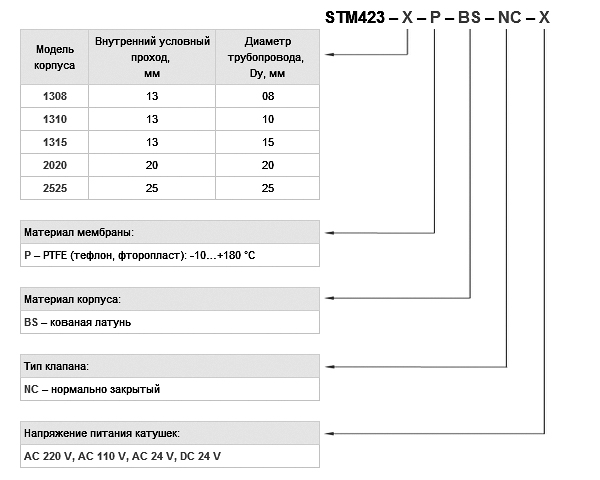

► Структура условного обозначения соленоидного клапана KIPVALVE STM423 для горячей воды и пара


Пример заказа:
STM423 – 2525 – P – BS – NC – AC220V
Вы заказали:
STM423 клапан для горячей воды и пара
2525 25 – внутренний условный проход – 25мм
25 – присоединительный размер – 25мм, G1’’
P материал мембраны PTFE – тефлон, фторопласт (-10…+180 °С)
BS материал корпуса – кованая латунь
NC конструкция клапана – нормально закрытый
AC 220 V напряжение питания катушки 220В переменного тока
