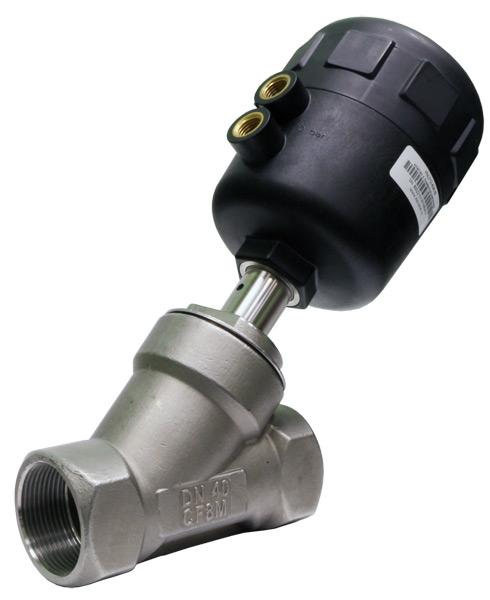

KIPVALVE PNU712 — Клапаны пневмоуправляемые

2/2 ходовые пневмоуправляемые клапаны прямого действия PNU712 (далее клапаны) предназначены для дистанционного управления потоками жидкостей, пара или газов в различных технологических процессах.

Корпус клапана и его внутренние части выполнены из нержавеющей стали CF8M, а уплотнение седла из PTFE. Это позволяет использовать клапаны PNU712 как с нейтральными средами, так и с агрессивными.

Клапаны PNU712 применяются в системах подачи воздуха, масла, вязких жидкостей (не более 600 сСт), системах дозирования, парогенераторах, пастеризаторах и другом технологическом оборудовании.

Основные технические характеристики серии PNU712

Материал корпуса	Нержавеющая сталь CF8M
Материал уплотнения седла	PTFE
Тип клапана	Нормально закрытый (NC)
Резьба порта управления	G 1/4"
Управляющая среда	Сжатый воздух (степень фильтрации 40 мкм)
Вход рабочей среды	Под диском
Рабочая среда	Вода, воздух, масло, пар, др. жидкости и газы
Температура рабочей среды	-10…+180 °C
Вязкость рабочей среды	До 600 сСт
Температура окружающей среды	-10…+60 °C

Эксплуатационные характеристики клапанов:

Модификация	Номинальный	Условный	Резьбовое	Пропускная	Рабочее	Давление	Диаметр
PNU712-4010-50	10 мм	13 мм	G 3/8"	4,2 м3/ч	0…16 бар	4…6 бар	50 мм
PNU712-4015-50	15 мм	13 мм	G 1/2"	4,2 м3/ч	0…16 бар	4…6 бар	50 мм
PNU712-4020-50	20 мм	20 мм	G 3/4"	8 м3/ч	0…11 бар	4…6 бар	50 мм
PNU712-4020-63	20 мм	20 мм	G 3/4"	8 м3/ч	0…16 бар	4…6 бар	63 мм
PNU712-4025-63	25 мм	25 мм	G 1"	19 м3/ч	0…11 бар	4…6 бар	63 мм
PNU712-4025-80	20 мм	25 мм	G 1"	19 м3/ч	0…16 бар	5…6 бар	80 мм
PNU712-4032-80	32 мм	32 мм	G 1 1/4"	28 м3/ч	0…15 бар	5…6 бар	80 мм
PNU712-4040-80	40 мм	40 мм	G 1 1/2"	38 м3/ч	0…10 бар	5…6 бар	80 мм
PNU712-4050-100	50 мм	50 мм	G 2"	55 м3/ч	0…12 бар	5…6 бар	100 мм

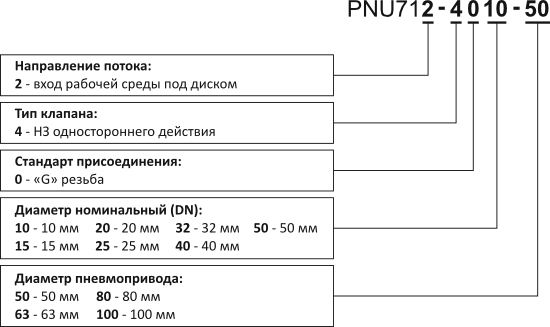

Расшифровка условного обозначения:

Конструкция и принцип действия:
Пневматическая схема клапанов
По своей конструкции клапаны PNU712 относятся к 2/2 клапанам с прямым пневматическим управлением:

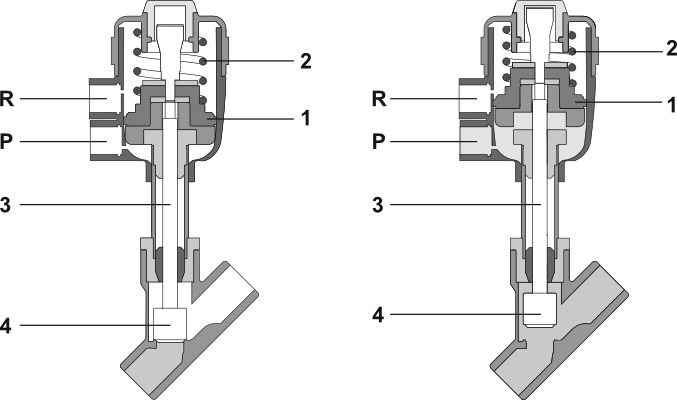

Принцип действия клапанов
При отсутствии управляющего давления поршень привода (1) под действием пружины сжатия (2) воздействует на шток (3) и поршень клапана (4) плотно прижимается к седлу и закрывает клапан.
При подаче управляющего давления в порт «P», поршень привода (1) перемещается вверх, вытесняя воздух из верхней полости привода через порт «R». Перемещаясь вверх поршень привода (1) преодолевает сопротивление пружины сжатия (2) перемещает шток (3) с поршнем клапана (4), тем самым открывает клапан.
При снятии управляющего давления клапан закрывается под действием пружины сжатия (2).

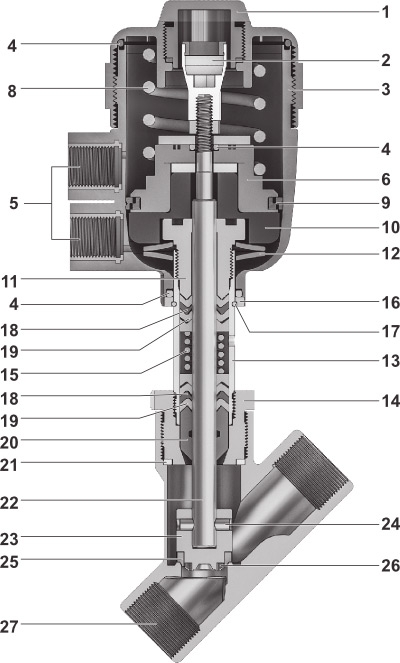

Спецификация материалов клапанов:

№	Деталь	Материал
1	Колпачок индикатора	Поликарбонат
2	Индикатор	Нейлон
3	Корпус привода	Полиамид (PA66)
4	Уплотнительное кольцо	NBR
5	Порты управления	Латунь
6	Поршень привода	Полифениленсульфид
8	Пружина поршня привода	Сталь 65Г
9	Уплотнение поршня привода	NBR
10	Ограничитель поршня привода	Полифениленсульфид
11	Направляющая штока	Нерж. сталь CF8M
12	Распорные шайбы	Нерж. сталь CF8M
13	Корпус штока	Нерж. сталь CF8M
14	Гайка корпуса	Нерж. сталь CF8M
15	Пружина уплотнений	Сталь 65Г
16	Ограничительная шайба	Нерж. сталь CF8M
17	Стопорное кольцо	Сталь 65Г
18	Уплотнительные кольца	FKM
19	Уплотнительные кольца	PTFE
20	Уплотняющая втулка	PTFE
21	Уплотнительное кольцо	PTFE
22	Шток	Нерж. сталь CF8M
23	Поршень клапана	Нерж. сталь CF8M
24	Штифт	Нерж. сталь CF8
25	Уплотнение седла	PTFE
26	Фиксирующая шайба	Нерж. сталь CF8M
27	Корпус клапана	Нерж. сталь CF8M

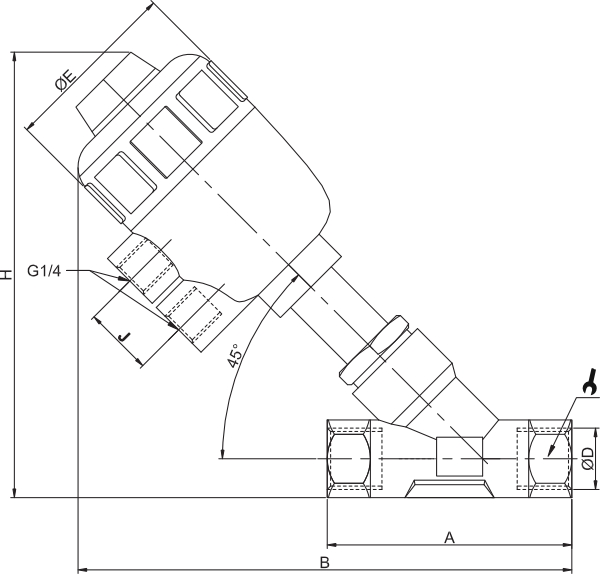

Габаритные и установочные размеры:

Модификация	Ø D	A	B	H	Ø E
PNU712-4010-50	G3/8	85	170	138	64	27
PNU712-4015-50	G1/2	85	170	138	64	27
PNU712-4020-50	G3/4	95	179	145	80	32
PNU712-4020-63	G3/4	95	206	170	80	32
PNU712-4025-63	G1	105	211	173	80	41
PNU712-4025-80	G1	105	234	195	80	41
PNU712-4032-80	G1 1/4	120	255	210	100	50
PNU712-4040-80	G1 1/2	130	250	213	100	55
PNU712-4050-100	G2	150	316	271	125	70

Комплект поставки:

• Клапан пневмоуправляемый PNU712
• Руководство по эксплуатации
• Паспорт
• Гарантийный талон
