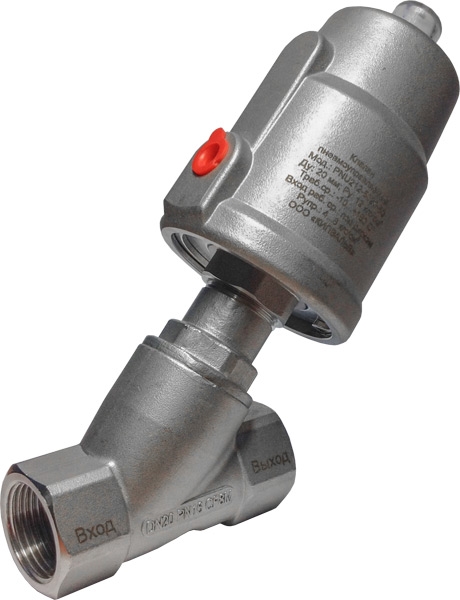

KIPVALVE PNU212 — Клапаны пневмоуправляемые

Габаритные и установочные размеры:2/2 ходовые пневмоуправляемые клапаны прямого действия PNU212 (далее клапаны) предназначены для дистанционного управления потоками жидкостей, пара или газов в различных технологических процессах.

Корпус клапана и его внутренние части выполнены из нержавеющей стали CF8M, а уплотнение седла из PTFE. Это позволяет использовать клапаны PNU212 как с нейтральными средами, так и с агрессивными.

Клапаны PNU212 применяются в системах подачи воздуха, масла, вязких жидкостей (не более 600 сСт), системах дозирования, парогенераторах, пастеризаторах и другом технологическом оборудовании.

Основные технические характеристики серии PNU212

Материал корпуса	Нержавеющая сталь CF8M
Материал уплотнения седла	PTFE
Тип клапана	Нормально закрытый (NC)
Резьба порта управления	G 1/8"
Управляющая среда	Сжатый воздух (степень фильтрации 40 мкм)
Вход рабочей среды	Под диском
Рабочая среда	Вода, воздух, масло, пар, др. жидкости и газы
Температура рабочей среды	-10…+180 °C
Вязкость рабочей среды	До 600 сСт
Температура окружающей среды	-10…+60 °C

Эксплуатационные характеристики клапанов:

Модификация	Номинальный	Условный	Резьбовое	Пропускная	Рабочее	Давление	Диаметр
PNU212-5010-40	10 мм	13 мм	G 3/8"	3,8 м3/ч	0…8 бар	3…8 бар	40 мм
PNU212-5010-50					0…12 бар		50 мм
PNU212-5015-40	15 мм		G 1/2"	4,7 м3/ч	0…8 бар		40 мм
PNU212-5015-50					0…12 бар		50 мм
PNU212-5020-50	20 мм	18 мм	G 3/4"	9,5 м3/ч	0…12 бар	4,5…8 бар	50 мм
PNU212-5025-50	25 мм	24 мм	G 1/2"	18,1 м3/ч	0…8 бар		50 мм
PNU212-5025-63					0…12 бар		63 мм
PNU212-5032-63	32 мм	31 мм	G 1 1/4"	23,1 м3/ч	0…8 бар		63 мм
PNU212-5032-80					0…12 бар	5…8 бар	80 мм
PNU212-5040-63	40 мм	35 мм	G 1 1/2"	32,9 м3/ч	0…8 бар	4,5…8 бар	63 мм
PNU212-5040-80					0…12 бар	5…8 бар	80 мм
PNU212-5050-63	50 мм	45 мм	G 2"	52,9 м3/ч	0…8 бар	4,5…8 бар	63 мм
PNU212-5050-80					0…12 бар	5…8 бар	80 мм
PNU212-5065-90	65 мм	61 мм	G 2 1/2"	82,6 м3/ч	0…7 бар	6…8 бар	90 мм

Расшифровка условного обозначения:


Конструкция и принцип действия:

Пневматическая схема клапанов

По своей конструкции клапаны PNU212 относятся к 2/2 клапанам с прямым пневматическим управлением:


Принцип действия клапанов
При отсутствии управляющего давления поршень привода (1) под действием пружины сжатия (2) воздействует на шток (3) и поршень клапана (4) плотно прижимается к седлу и закрывает клапан.
При подаче управляющего давления в порт «P», поршень привода (1) перемещается вверх, вытесняя воздух из верхней полости привода через порт «R». Перемещаясь вверх поршень привода (1) преодолевает сопротивление пружины сжатия (2) перемещает шток (3) с поршнем клапана (4), тем самым открывает клапан.
При снятии управляющего давления клапан закрывается под действием пружины сжатия (2).

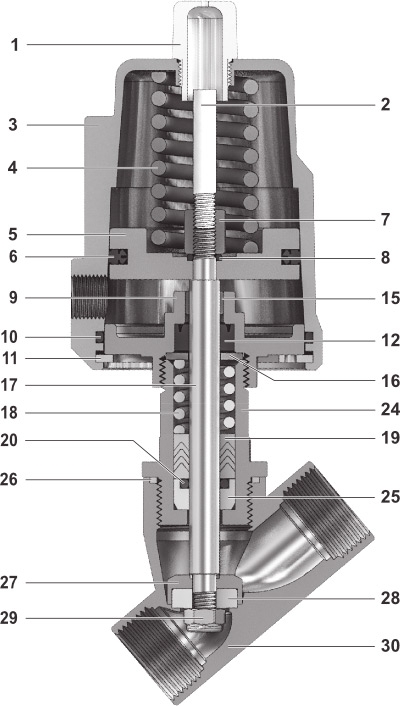

Спецификация материалов клапанов:

№	Деталь	Материал
1	Колпачок индикатора	Поликарбонат
2	Индикатор	Нейлон
3	Корпус привода	Нерж. сталь CF8M
4	Пружина поршня привода	Сталь 65Г
5	Поршень привода	Алюминиевый сплав
6	Уплотнение поршня привода	NBR
7	Гайка поршня	Бронза
8	Уплотнительное кольцо	NBR
9	Основание корпуса привода	Нерж. сталь CF8M
10	Уплотнение корпуса привода	NBR
11	Стопорное кольцо	Нерж. сталь CF8M
12	Уплотнительная манжета	NBR
15	Направляющая втулка	Бронза
16	Упорная шайба	Бронза
17	Шток	Нерж. сталь CF8M
18	Распорная пружина уплотнений	Сталь 65Г
19	Уплотнительные кольца	PTFE
20	Уплотнительное кольцо	NBR
24	Корпус штока	Нерж. сталь CF8M
25	Направляющая втулка	PTFE
26	Уплотнительное кольцо	PTFE
27	Поршень клапана	Нерж. сталь CF8M
28	Уплотнение седла	PTFE
29	Фиксирующая гайка	Нерж. сталь CF8M
30	Корпус клапана	Нерж. сталь CF8M

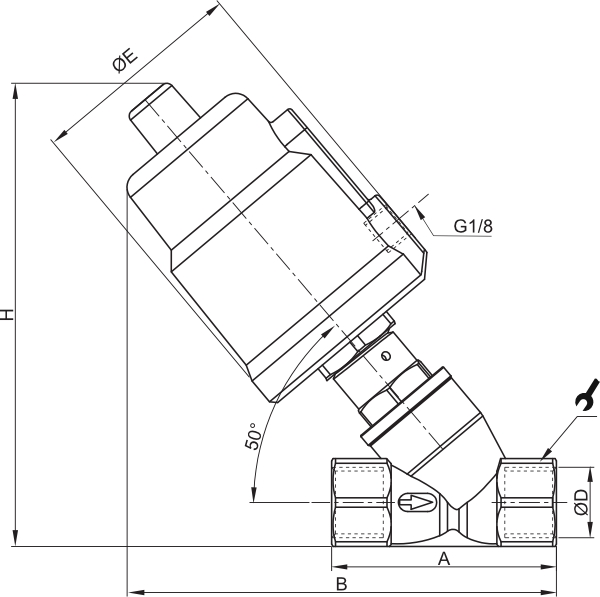

Габаритные и установочные размеры:

Модификация	Ø D	A	B	H	Ø E
PNU212-5010-40	G3/8	68	120	110	45,5	27
PNU212-5010-50	G3/8	68	133	126	60	27
PNU212-5015-40	G1/2	68	120	110	45,5	27
PNU212-5015-50	G1/2	68	133	126	60	27
PNU212-5020-50	G3/4	75	137	131	60	32
PNU212-5025-50	G1	90	149	140	60	41
PNU212-5025-63	G1	90	174	165	77	41
PNU212-5032-63	G1 1/4	116	188	175	77	50
PNU212-5032-80	G1 1/4	116	199	187	98	50
PNU212-5040-63	G1 1/2	120	190	178	77	55
PNU212-5040-80	G1 1/2	120	200	192	98	55
PNU212-5050-63	G2	138	203	184	77	70
PNU212-5050-80	G2	138	213	196	98	70
PNU212-5065-90	G21/2	178	282	262	112	85

Комплект поставки:

• Клапан пневмоуправляемый PNU212
• Руководство по эксплуатации
• Паспорт
• Гарантийный талон
