KIPVALVE под приварку — Бобышки

Бобышки предназначены для монтажа температурных датчиков, датчиков давления, манометров и термометров в трубопроводы и технологическое оборудование путём приваривания.

Бобышки приварные:

Наименование	Тип бобышки	Описание	Внешний вид	Чертеж	Цена, руб/шт с НДС
БП.ТА.1.СТ20.20Х1,5.25 Материал: Сталь 20	1	Резьба: M20x1,5 Уплотнительная шайба: ША-22х28х1,5 приобретается отдельно			59,00
БП.ТА.1.СТ20.20Х1,5.40 Материал: Сталь 20	1	Резьба: M20x1,5 Поставляется в комплекте с уплотнительной шайбой: ША-22х28х1,5			106,20
БП.ТА.1.12Х.20Х1,5.40 Материал: Нерж. сталь	1	Резьба: M20x1,5 Поставляется в комплекте с уплотнительной шайбой: ША-22х28х1,5			265,00

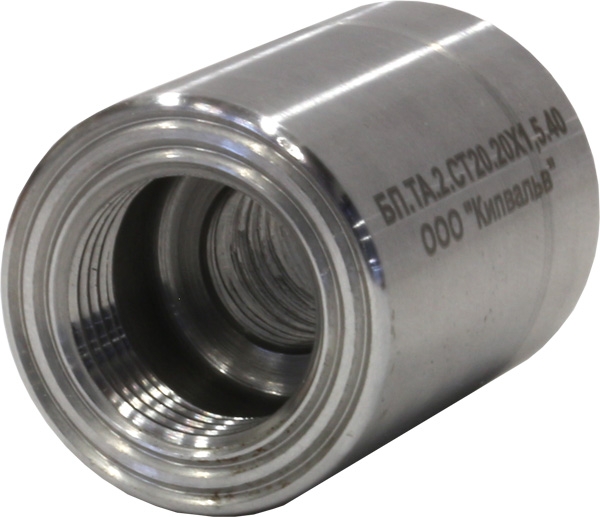

БП.ТА.2.СТ20.20Х1,5.40 Материал: Сталь 20	2	Резьба: M20x1,5 Поставляется в комплекте с уплотнительной шайбой: ША-12х18х2,0			106,20
БП.ТА.2.СТ20.20Х1,5.40 Материал: Нерж. сталь	2	Резьба: M20x1,5 Поставляется в комплекте с уплотнительной шайбой: ША-12х18х2,0			265,00
БП.ТА.2.СТ20.G1/4.40 Материал: Сталь 20	2	Резьба: G1/4 Бобышка прямая для датчиков давления с присоединением по DIN3852-E установленных			106,00
БП.ТА.2.12Х.G1/4.40 Материал: Нерж. сталь 12Х18Н10Т					265,00
БП.ТА.1.СТ20.G1/2.40 Материал: Сталь 20	1	Резьба: G1/2 Уплотнительная шайба: ША-22х28х1,5 приобретается отдельно			106,00
БПГ.ТА.2.СТ20.20Х1,5.6,5.37 Материал: Сталь 20	2	Резьба: M20x1,5 Бобышка прямая газовая для датчиков давления установленных на газопровод. Поставляется в комплекте с уплотнительной шайбой ША-12х18х2,0			153,40
БП.ТА.2.09Г.22х1,5.128 Материал: Нерж.сталь 09Г2С	2	Резьба: 22х1,5 Бобышка прямая для подключения приборов КИП к нефтепроводу. Используется совместно с уплотнительной шайбой: ША-Ф11х14,5х20х7			247,80

* - тип бобышки определяет её конструктивное исполнение:

Тип 1 – это проходная бобышки, которые преимущественно используются для датчиков с неподвижной гайкой (резьбой). Уплотнение происходит либо по резьбе, при использовании уплотнительных материалов, либо по верхнему торцу бобышки при использовании шайбы ША-Ф22х28х1,5мм.

Тип 2 – это бобышки с упором (не проходные), которые преимущественно используются для датчиков с подвижной гайкой (резьбой). Уплотнение происходит либо по верхнему торцу бобышки за счет уплотнительного кольца датчика, либо по нижнему торцу датчика при использовании шайбы ША-12х18х2,0

Шайбы уплотнительные:

Наименование	Материал	Цена, руб/шт. с НДС
ША-12х18х2,0	шайба алюминиевая	4,10
ША-22х28х1,5	шайба алюминиевая	4,50
ША-⌀11х14,5х20х7	Шайба медная	47,20

Пробка-заглушка:

Наименование	Материал	Внешний вид	Чертеж	Цена, руб/шт. с НДС
ПР.ТА.09Г.20х1,5.38 Материал: Нерж.сталь 09Г2С Резьба: 20х1,5	Пробка-заглушка с наружной резьбой для проведения гидроиспытаний в трубопроводе			59,00
