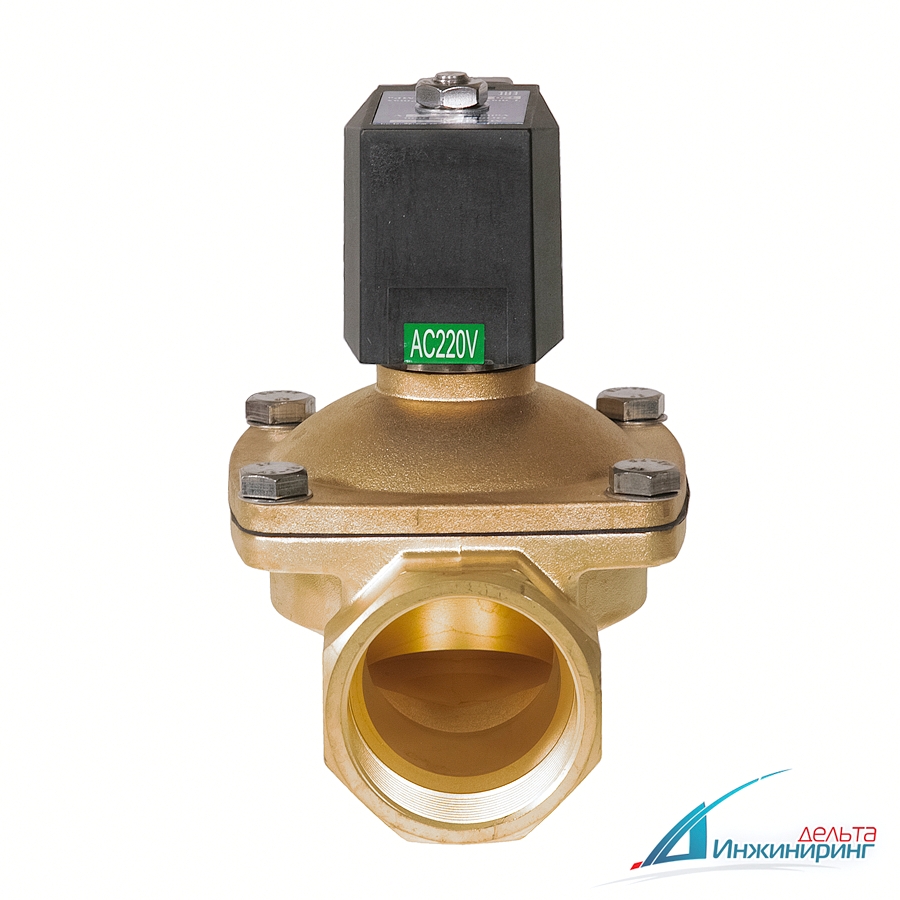

АРК AR-2W21 — Клапан соленоидный нормально закрытый прямого действия с диафрагмой

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

• Cрабатывание при нулевом давлении

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	Корпуса	Латунь, нержавеющая сталь
	Уплотнения	VITON, EPDM
Температура рабочей среды		−10…120°С
Рабочее давление		0...1 МПа
Диаметр условного прохода		12...50 мм
Присоединение		Резьбовое G⅜"...G2"
Катушка	Ду=12...25 мм	S51H, IP65
	Ду=32...50 мм	SD01H, IP65
Питание		~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В
Мощность	S51H	40 ВА (АС), 30 Вт (DC)
	SD01H	35 ВА (АС), 30 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка
AR-2W2112 GXX	12	3,8	G⅜"	0	1	S51H
AR-2W2115 GXX	15	3,8	G½"
AR-2W2120 GXX	20	8	G¾"
AR-2W2125 GXX	25	10	G1"
AR-2W2132 GXX	32	20	G1¼"			SD01H
AR-2W2140 GXX	40	25	G1½"
AR-2W2150 GXX	50	41	G2"

Габаритные размеры для AR-2W21,12...25 мм

Размер, мм	AR-2W2112		AR-2W2115		AR-2W2120		AR-2W2125
Материал корпуса	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь
A	100	106	100	106	107	112	117	121
B	57	57	57	57	58	55	77	72
C	67	69	67	69	69	72	95	98
D	13	14	13	14	16	17	21	21
G	⅜"		½"		¾"		1"
Вес, кг	0,85	0,85	0,86	0,89	0,91	1,4	1,43	1,48

Габаритные размеры для AR-2W21, 32...50 мм

Размер, мм	AR-2W2132		AR-2W2140		AR-2W2150
Материал корпуса	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь
A	155	149	160	162	177	180
B	86	87	94	93	119	123
C	113	116	122	122	160	167
D	26	26	28	29	34	36
G	1¼"		1½"		2"
Вес, кг	2,1	2,1	2,48	2,42	3,78	3,89
