Назначение

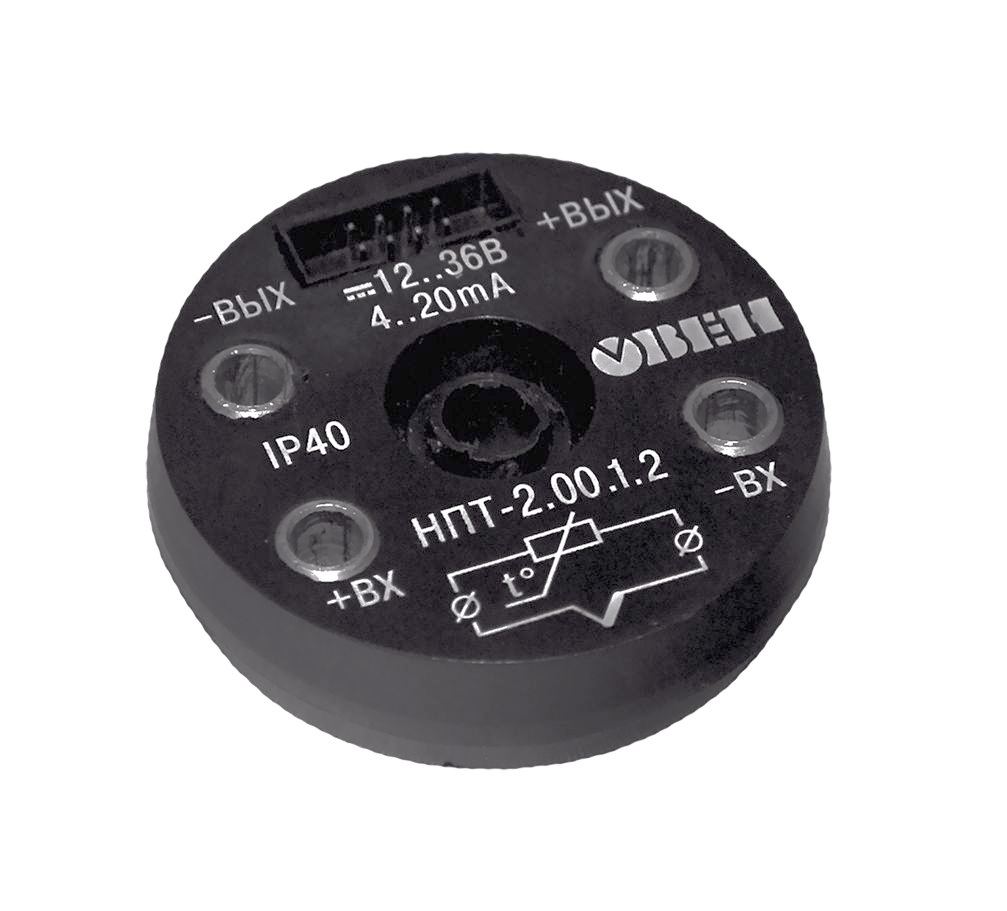

Преобразователь ОВЕН НПТ-2, совместно с измерительными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ 6651-2009. НПТ-2, применяются во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.
Возможности
- Подключать отечественные датчиками температуры к контроллерам зарубежных производителей
- Увеличивать длину линии связи «измерительный прибор датчик температуры»
- Подключить к одному датчику несколько измерителей
- Снизить влияние помех на линию связи «прибор датчик»
Достоинства
- Высокая точность, погрешность измерения для ТП 0,5%, для ТС 0,25%
- ОВЕН НПТ-2 внесен в реестр средств измерений РФ
- Высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА
- Высокая надежность. ОВЕН НПТ-2 соответствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А
- Высокая временная стабильность. ОВЕН НПТ-2 в течении всего срока службы не требует построек
- Широкий диапазон рабочих температур окружающий среды: -40…+85°С
- Широкий набор диапазонов преобразования температур (см. таблицу Диапазоны преобразования)
Диапазон преобразования «температуры в 4…20мА», оС | Код диапазона | Тип сенсора | Полное название нормирующего преобразователя |
-50...+180оC | 01 | 50М (α=0,00428оС-1) | НПТ-2.01.1.2 |
-50...+50оC | 11 | НПТ-2.11.1.2 | |
0...+50оC | 21 | НПТ-2.21.1.2 | |
0...+100оC | 31 | НПТ-2.31.1.2 | |
0...+150оC | 41 | НПТ-2.41.1.2 | |
-50...+180оC | 06 | 100М (α=0,00428оС-1) | НПТ-2.06.1.2 |
-50...+50оC | 16 | НПТ-2.16.1.2 | |
0...+50оC | 26 | НПТ-2.26.1.2 | |
0...+100оC | 36 | НПТ-2.36.1.2 | |
0...+150оC | 46 | НПТ-2.46.1.2 | |
-50...+150оC | 56 | НПТ-2.56.1.2 | |
-50...+500оC | 02 | 100П (α=0,00391оС-1) | НПТ-2.02.1.2 |
-100...+100оC | 12 | НПТ-2.12.1.2 | |
0...+100оC | 22 | НПТ-2.22.1.2 | |
0...+150оC | 32 | НПТ-2.32.1.2 | |
0...+300оC | 42 | НПТ-2.42.1.2 | |
0...+500оC | 52 | НПТ-2.52.1.2 | |
-50...+500оC | 03 | Pt100 (α=0,00385оС-1) | НПТ-2.03.1.2 |
-100...+100оC | 13 | НПТ-2.13.1.2 | |
0...+100оC | 23 | НПТ-2.23.1.2 | |
0...+150оC | 33 | НПТ-2.33.1.2 | |
0...+300оC | 43 | НПТ-2.43.1.2 | |
0...+500оC | 53 | НПТ-2.53.1.2 | |
-40...+600оC | 04 | ДТПL (хромель-капель) | НПТ-2.04.1.2 |
0...+400оC | 14 | НПТ-2.14.1.2 | |
0...+600оC | 24 | НПТ-2.24.1.2 | |
0...+800оC | 34 | НПТ-2.34.1.2 | |
-40...+800оC | 05 | ДТПК (хромель-алюмель) | НПТ-2.05.1.2 |
0...+400оC | 15 | НПТ-2.15.1.2 | |
0...+600оC | 25 | НПТ-2.25.1.2 | |
0...+800оC | 35 | НПТ-2.35.1.2 | |
0...+1000оC | 45 | НПТ-2.45.1.2 | |
0...+1300оC | 55 | НПТ-2.55.1.2 |
Внимание
Нормирующие преобразователи НПТ-2 могут устанавливаться только в модели датчиков в который имеется коммутационная головка «Увеличенного типа» (Луцкая головка).
Технические характеристики
Наименование | Значение |
Номинальное значение напряжения питания (постоянного тока) | 24 В |
Диапазон допустимых напряжений питания (постоянного тока) | 12 – 36 В |
Диапазон выходного тока преобразователя | 4 – 20 мА |
Функция преобразования входных сигналов | линейная |
Нелинейность преобразования, не хуже | ±0,2% |
Разрядность цифро-аналогового преобразователя, не менее | 12 бит |
Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления, Ом, не более | 30 |
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более | 100 |
Номинальное значение сопротивления нагрузки | 250 Ом ±5 % |
Максимальное допустимое сопротивление нагрузки | 1200 Ом |
Пульсации выходного сигнала | 0,6% |
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более | 30 мин |
Время установления выходного сигнала после скачкообразного изменения входного, не более | 1 с |
Время непрерывной работы | круглосуточно |
Габаритные размеры | Ø45×13±1 мм |
Масса, не более | 100 г |
Средняя наработка на отказ, не менее | 50 000 ч |
Средний срок службы, не менее | 12 лет |
* Расчет сопротивления нагрузки производится по формуле: RН (Ом) = (UПИТ – 12) В / 0,020 А

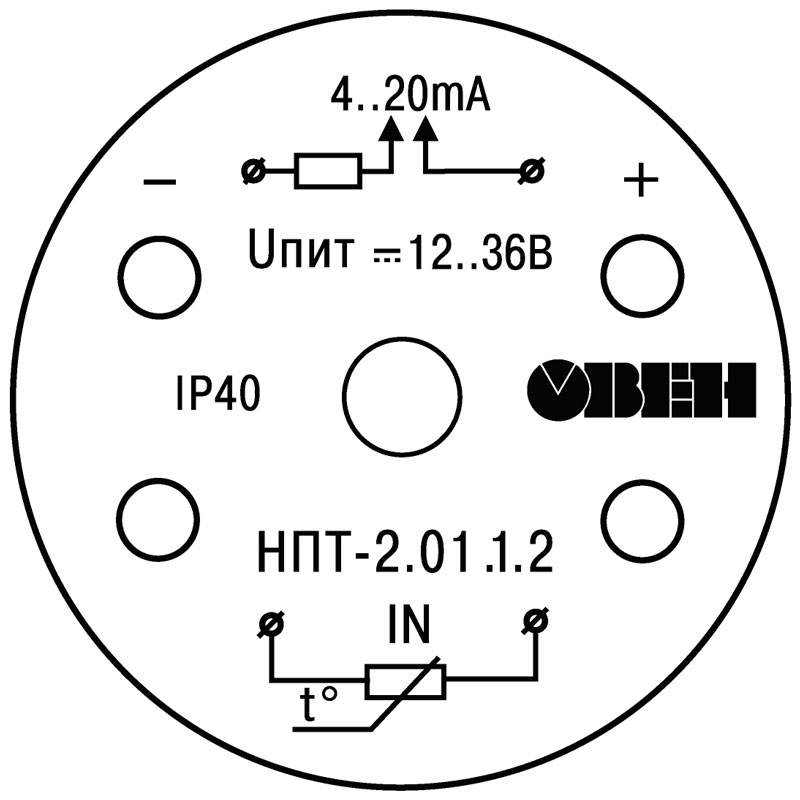

Модификации НПТ-2

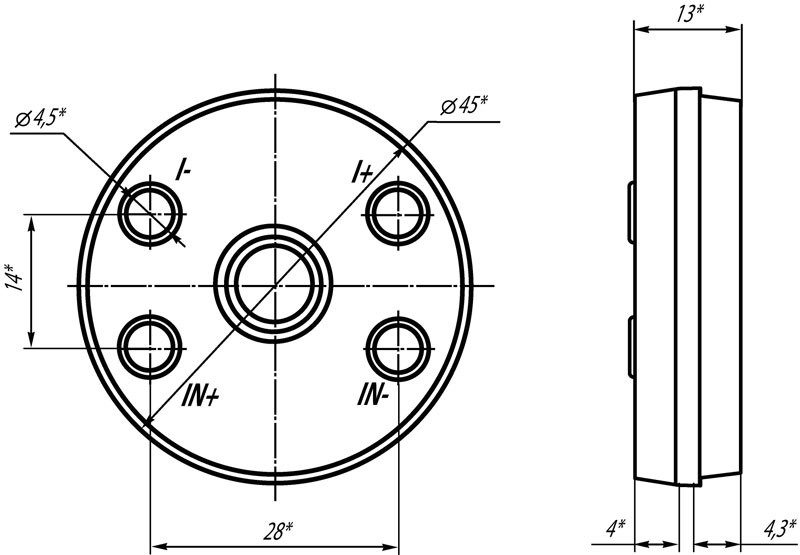

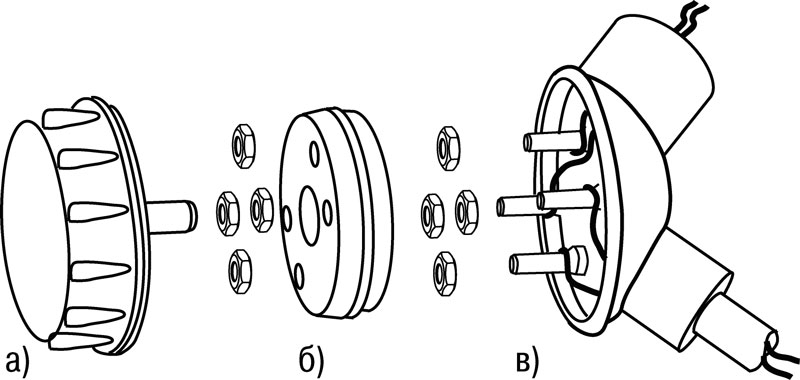

Габаритные и установочные размеры
Модели датчиков с увеличенной коммутационной головкой

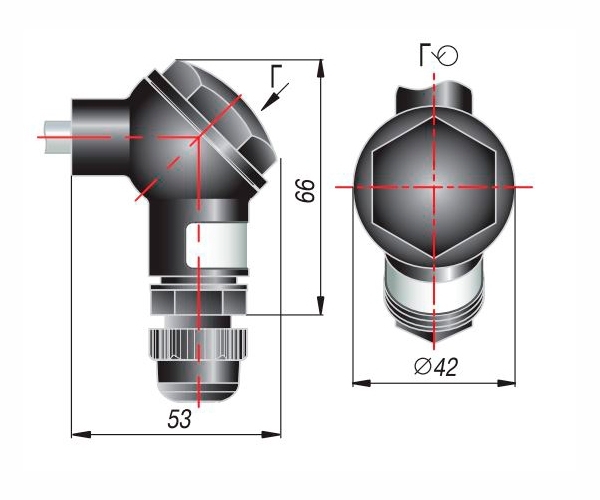

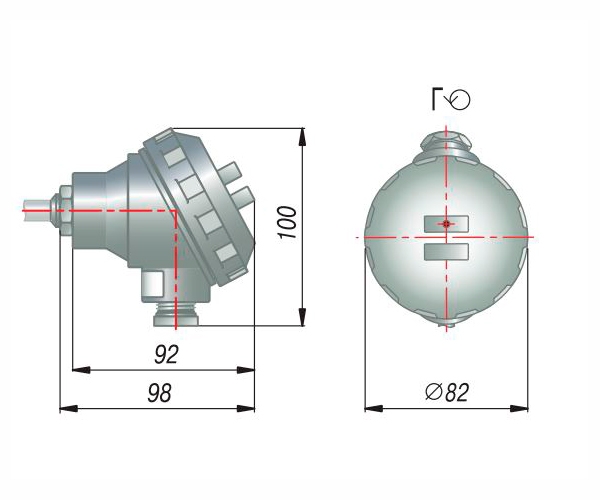

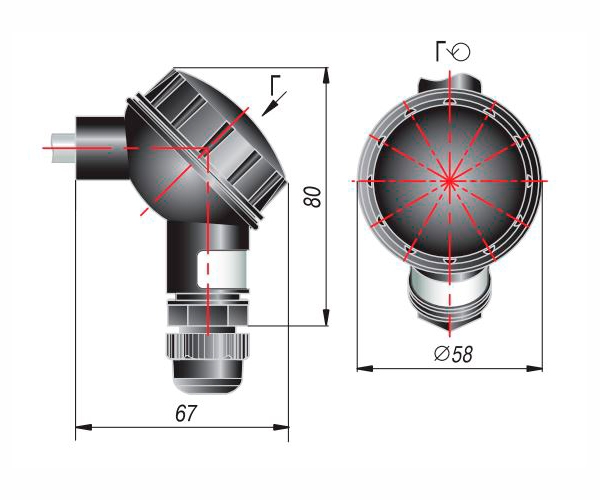

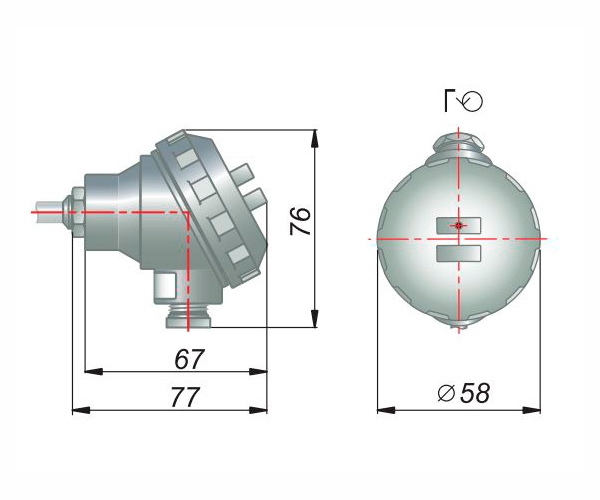

Конструктивное исполнение коммутационной головки для ДТС
Стандартное исполнение | Увеличенная | ||
| Пластмассовая | Металлическая | Пластмассовая | Металлическая |
|
|
|
|

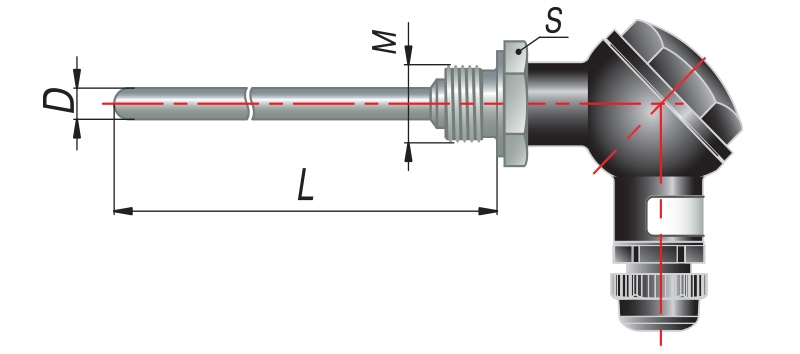

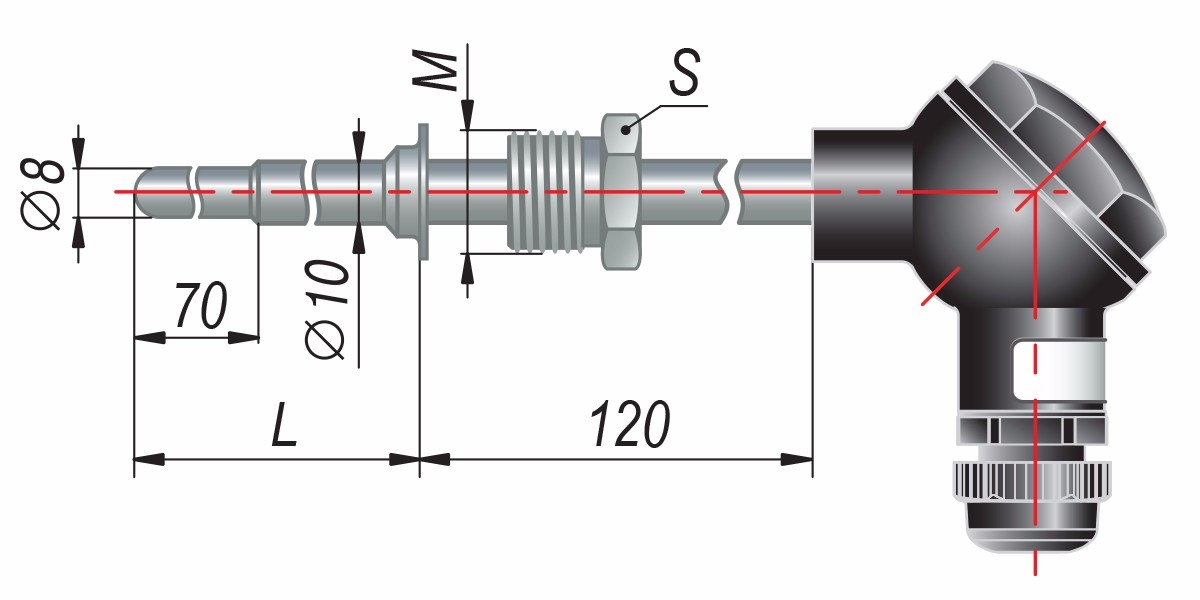

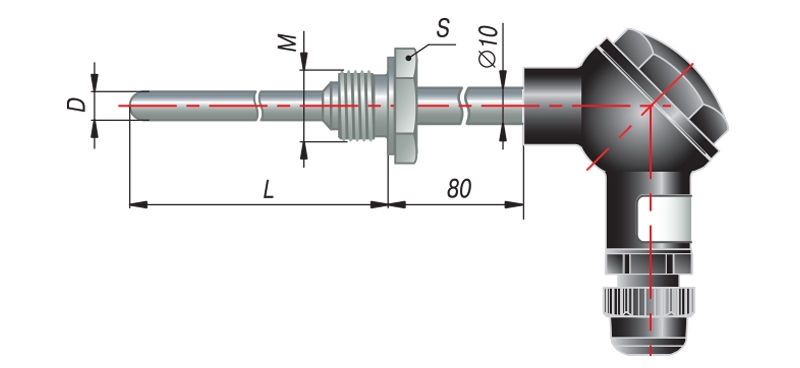

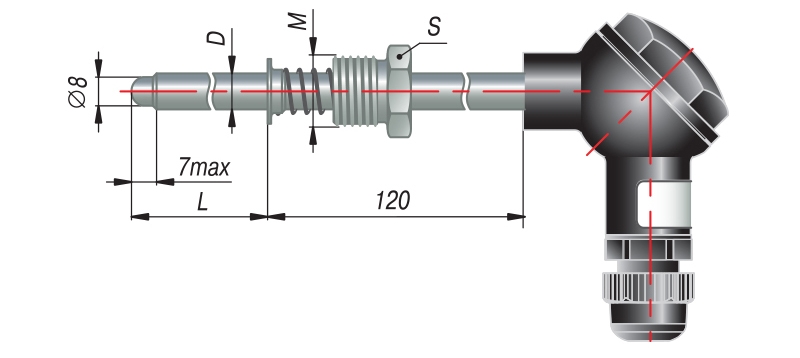

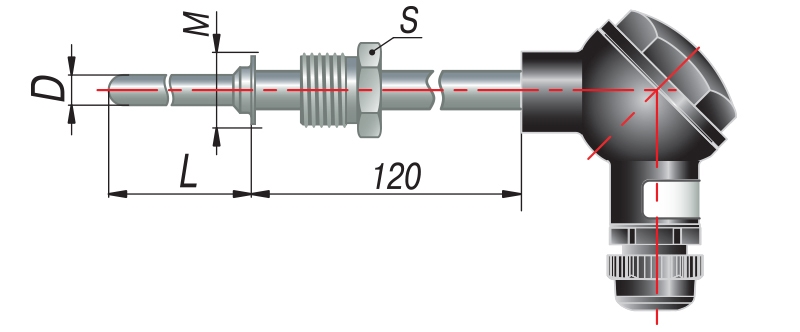

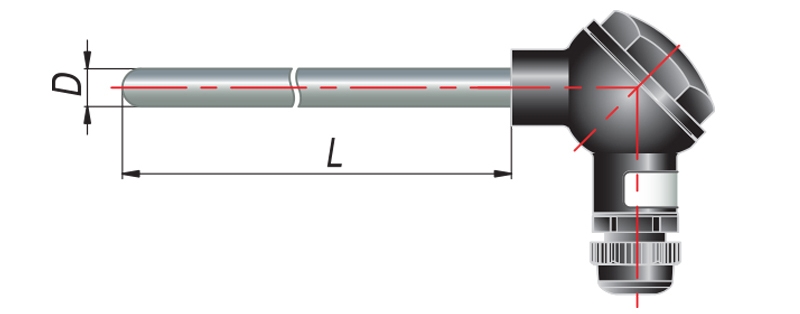

Конструктивные исполнения датчиков
Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
 | 015 | D=8 мм | сталь 12Х18Н10Т | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
025 | D=10 мм | |||
 | 035 | D=8 мм, M=20х1,5 мм**, S=22 мм | ||
045 | D=10 мм, M=20х1,5 мм**, S=22 мм | |||
145 | D=6 мм, M=20х1,5 мм**, S=22 мм | |||
| 055 | D=10 мм, M=20х1,5 мм**, S=22 мм | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
 | 065 | D=8 мм, M=20х1,5 мм**, S=27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
075 | D=10 мм, M=20х1,5 мм**, S=27 мм | |||
085 | D=10 мм, M=27х2 мм**, S=32 мм | |||
 | 095 | D=10 мм, M=20х1,5 мм**, S=22 мм | ||
 | 105 | D=8 мм, M=20х1,5 мм**, S=27 мм |
* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.

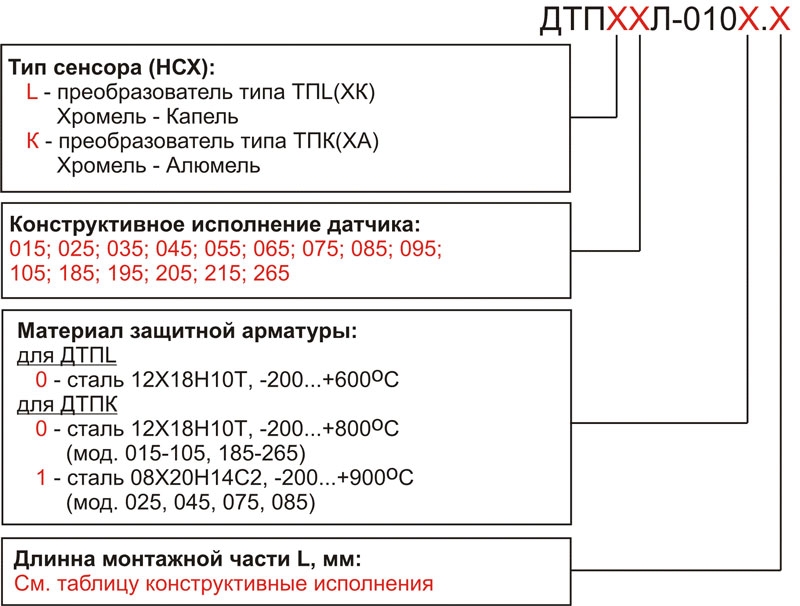

Модификации датчиков с увеличенной коммутационной головкой
| Наименование | Цена, руб. | Склад | |
|---|---|---|---|
| Преобразователь аналоговых сигналов измерительный (50М, -50…+180 °С) НПТ-2.01.1.2 mdl: НПТ-2.01.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100П, -50…+500 °С) НПТ-2.02.1.2 mdl: НПТ-2.02.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (РТ100, -50…+500 °С) НПТ-2.03.1.2 mdl: НПТ-2.03.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХК, -40…+600 °С) НПТ-2.04.1.2 mdl: НПТ-2.04.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХА, -40…+800 °С) НПТ-2.05.1.2 mdl: НПТ-2.05.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100М, -50…+180 °С) НПТ-2.06.1.2 mdl: НПТ-2.06.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (50М, -50…+50 °С) НПТ-2.11.1.2 mdl: НПТ-2.11.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХА, 0…+600 °С) НПТ-2.25.1.2 mdl: НПТ-2.25.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (50М, 0…+100 °С) НПТ-2.31.1.2 mdl: НПТ-2.31.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (50М, 0…+150 °С) НПТ-2.41.1.2 mdl: НПТ-2.41.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (РТ100, 0…+300 °С) НПТ-2.43.1.2 mdl: НПТ-2.43.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХА, 0…+1000 °С) НПТ-2.45.1.2 mdl: НПТ-2.45.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХА, 0…+1300 °С) НПТ-2.55.1.2 mdl: НПТ-2.55.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100М, -50…+150 °С) НПТ-2.56.1.2 mdl: НПТ-2.56.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (РТ100, 0…+200 °С) НПТ-2.07.1.2 mdl: НПТ-2.07.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100П, -100…+100 °С) НПТ-2.12.1.2 mdl: НПТ-2.12.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (РТ100, -100…+100 °С) НПТ-2.13.1.2 mdl: НПТ-2.13.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХК, 0…+400 °С) НПТ-2.14.1.2 mdl: НПТ-2.14.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХА, 0…+400 °С) НПТ-2.15.1.2 mdl: НПТ-2.15.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100М, -50…+50 °С) НПТ-2.16.1.2 mdl: НПТ-2.16.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (50М, 0…+50 °С) НПТ-2.21.1.2 mdl: НПТ-2.21.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100П, 0…+100 °С) НПТ-2.22.1.2 mdl: НПТ-2.22.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (РТ100, 0…+100 °С) НПТ-2.23.1.2 mdl: НПТ-2.23.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХК, 0…+600 °С) НПТ-2.24.1.2 mdl: НПТ-2.24.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100М, 0…+50 °С) НПТ-2.26.1.2 mdl: НПТ-2.26.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100П, 0…+150 °С) НПТ-2.32.1.2 mdl: НПТ-2.32.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (РТ100, 0…+150 °С) НПТ-2.33.1.2 mdl: НПТ-2.33.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХК, 0…+800 °С) НПТ-2.34.1.2 mdl: НПТ-2.34.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (ТХА, 0…+800 °С) НПТ-2.35.1.2 mdl: НПТ-2.35.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100М, 0…+100 °С) НПТ-2.36.1.2 mdl: НПТ-2.36.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100П, 0…+300 °С) НПТ-2.42.1.2 mdl: НПТ-2.42.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100М, 0…+150 °С) НПТ-2.46.1.2 mdl: НПТ-2.46.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (50М, -50…+150 °С) НПТ-2.51.1.2 mdl: НПТ-2.51.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (100П, 0…+500 °С) НПТ-2.52.1.2 mdl: НПТ-2.52.1.2 | 5,148.40 | - | |
| Преобразователь аналоговых сигналов измерительный (РТ100, 0…+500 °С) НПТ-2.53.1.2 mdl: НПТ-2.53.1.2 | 5,148.40 | - | |
