ОВЕН НПТ — линейка нормирующих преобразователей на DIN-рейку

•
•
•
•

ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений, термопар, сопротивлений и потенциометров в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку в общепромышленном иискрозащищенном исполнении.Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Функциональные возможности

• Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
• Настройка типа датчика и диапазона преобразования температуры через USB-порт.
• Выходной нормированный сигнал: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
• Выходной сигнал активный, не требует внешнего источника питания.
• Эксплуатация при температуре окружающий среды от -40 °С.
• Является средством измерения*.

* Для НПТ-1К межповерочный интервал состовляет 2 года.
* Для НПТ-1М межповерочный интервал состовляет5 лет.

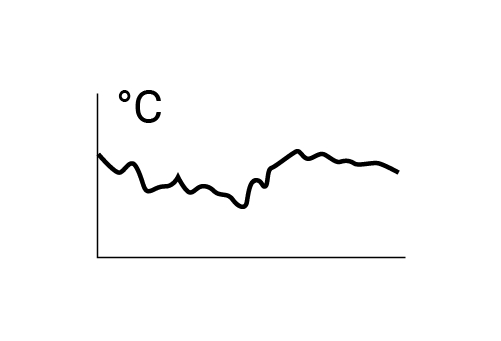

Нормированный и ненормированный сигнал. Сравнительная таблица

Тип датчика	Выходной сигнал	Влияние помех	Длина линии связи
Термопара	мВ (не нормирован)		20 м
Термопара	4…20 мА (нормирован)		1000 м

Технические характеристики

Параметр		Значение
		НПТ-1К	НПТ-1М
Характеристики питания прибора
Номинальное значение напряжения питания постоянного тока		24 В
Диапазон допустимых напряжений питания постоянного тока		10…36 В
Гальваническая развязка питания от входов/выходов		2500 В
Тип подключения питания		Отдельными проводами
Характеристики датчиков и входных сигналов
Тип датчика		ТС, ТП, сопротивление, потенциометры(см. табл. «Характеристики датчиков»)
Схем подключения ТС		2, 3, 4 - w
Гальваническая развязка домена «входы» от домена «выходы»		2500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя	Ток	4…20, 0…20, 0…5 мА
	Напряжение	0…10, 2…10, 0…5 В
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	Ток	4…20 – 21…23 мА0…20 – 21…23 мА0…5 – 5…6 мА
	Напряжение	0…10 – 10…11 В2…10 – 10…11 В0…5 – 5…5,5 В
Функция преобразования входных сигналов		Линейная
Допустимое сопротивление нагрузки		Не более 480 Ом – для токаНе менее 1000 Ом – для напряжения
Время
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более		15 мин.
Время установления выходного сигнала после изменения входного сигнала, не более		2 с
Питание выходного сигнала		От встроенного источника
Настройки устройства
Разъем для конфигурирования		Micro Usb	USB Type-C
ПО для конфигурирования		Конфигуратор НПТ v4.1.0.742	Owen Configurator
Метрологические характеристики
Основная приведенная погрешность преобразования, не более	- при работе с ТС	0,25 %
	- при работе с ТП	0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более	- при работе с ТС	0,125 %
	- при работе с ТП	0,25 %
Характеристики конструкции
Габаритные размеры		(6,1×113×115) ± 1 мм	(12×107×89) ± 1 мм
Степень защиты корпуса		IP20
Степень защиты клемм		IP20
Масса в упаковке, не более		0,2 кг	0,3 кг
Условия эксплуатации
Диапазон рабочих температур		-40…+70 °С
Относительная влажность воздуха, не более		95 %
Атмосферное давление		84…106,7 кПа
Устойчивость к механическим воздействиям		Группа №2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям		Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014	Прибор соответствует требованиямГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013
Уровень излучения радиопомех (помехоэмиссии)		По ГОСТ 30804.6.3-2013

Характеристики датчиков

Термометры сопротивления по ГОСТ 6651
Тип	Диапазон преобразования
	Макс.	Мин.
Cu50	-50…+200⁰С	50°С
50М	-180…+200°С	50°С
Pt50	-200…+750°С	100°С
50П	-200…+750°С	100°С
Сu100	-50…+200°С	50°С
100M	-180…+200°С	50°С
Pt100	-200…+750°С	100°С
100П	-200…+750°С	100°С
100H	-60…+180°С	50°С
Термопары по ГОСТ Р 8.585
TХК (L)	-200…+800 °С	400оС
TЖК (J)	-200…+1200 °С	500оС
TНН (N)	-200…+1300 °С	500оС
TХА (К)	-200…+1300 °С	500оС
TПП (S)	0…+1750 °С	400оС
TПП (R)	0…+1750 °С	500оС
ТПР (В)	+200…+1800 °С	700оС
TВР (А-1)	0…+2500 °С	600оС
ТВР (А-2)	0…+1800 °С	600оС
ТВР (А-3)	0…+1800 °С	600оС
ТМК (Т)	-200…+400 °С	300оС
Термопары по DIN 43710
Typ L	-200…+900оС	400оС
Потенциометр
R<1 кОм	0…100 %	10 %
Сопротивление
R<1 кОм	0…1000 Ом	100 Ом

Схема подключения и функциональная схема

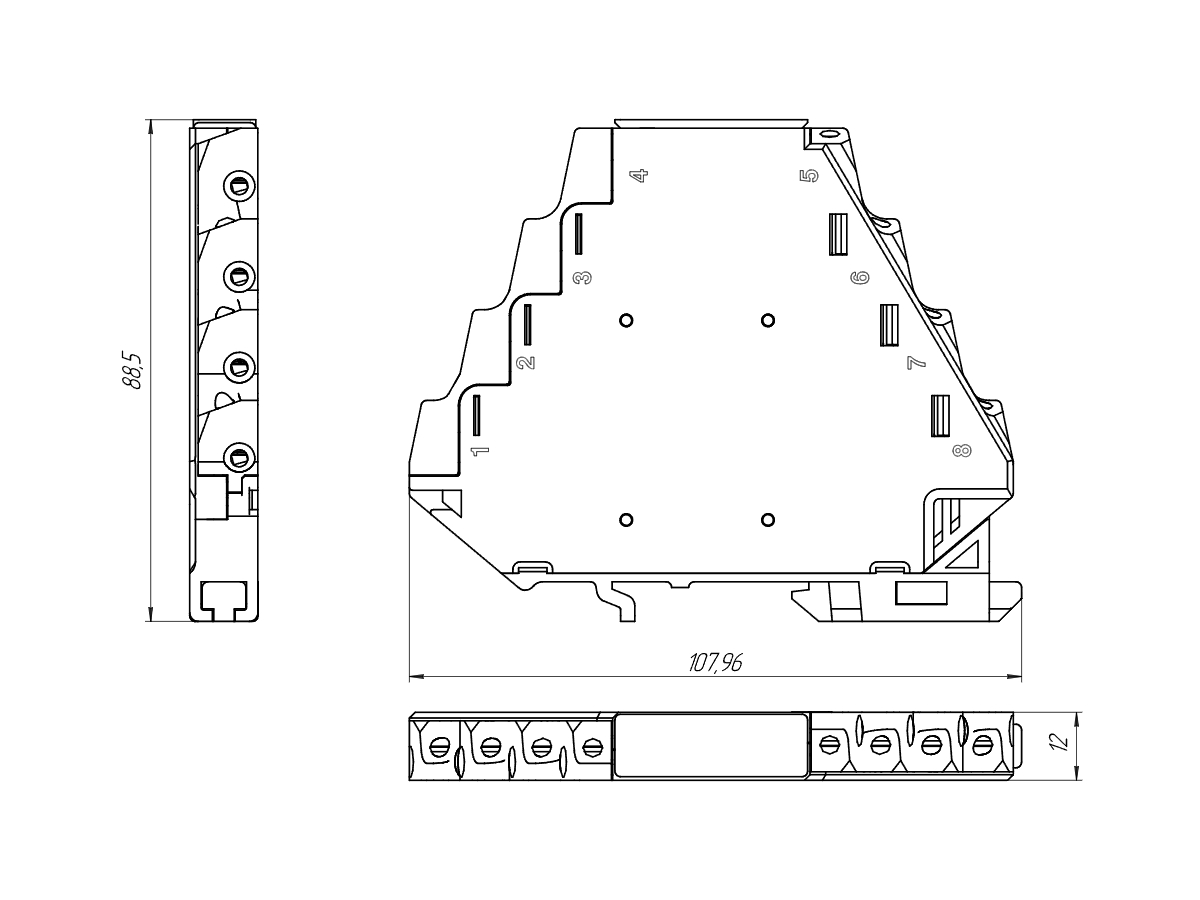

Габаритные и установочные размеры

Модификации

Документация и ПО

Документация
webРуководство по эксплуатации НПТ-1К		pdf	669.12 kB
webРуководство по эксплуатации НПТ-1М		pdf	1.34 MB
Руководство по конфигурированию НПТ		pdf	2.7 MB
Сертификаты
Сертификат средств измерений НПТ	Россия. 44045-10	zip	213.76 kB
Сертификат средств измерений НПТ	Беларусь	zip	179.74 kB
Сертификат средств измерений НПТ	Казахстан	zip	205.79 kB
Сертификат средств измерений на НПТ-1М	Россия. 93838-24	zip	231.87 kB
Сертификат промышленной безопасности на НПТ		zip	10.63 MB
Свидетельство о типовом одобрении НПТ		zip	6.33 MB
Описание типа СИ НПТ		pdf	4.82 MB
Декларация о соответствии на НПТ		zip	253.43 kB
Декларацию о соответствии на НПТ-1М		zip	44.81 kB
ПО
Конфигуратор НПТ v4.1.0.742		zip	7.71 MB
Owen Configurator	v1.28.140	zip	143.05 MB

Комплектация

• Прибор
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки – предоставляется по требованию заказчика

Примечание– Изготовитель оставляет за собой право внесения дополнений в комплектность изделия
