ОВЕН НПТ — линейка нормирующих преобразователей для термометров сопротивления и термопар в головку датчика

•
•
•
•

ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока: 4…20 мА.Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Функциональные возможности

• Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
• Настройка типа датчика и диапазона преобразования температуры через USB-порт.
• Выходной нормированный сигнал:
• НПТ-2, НПТ-3 – 4…20 мА.
• Эксплуатация при температуре окружающий среды от -40 °С.
• Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
• Является средством измерения с межповерочным интервалом 2 года.
• НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

Нормированный и ненормированный сигнал. Сравнительная таблица

	Тип датчика	Выходной сигнал	Влияние помех	Длина линии связи
	Термопара	мВ (не нормирован)		20 м
	Термопара	4…20 мА (нормирован)		1000 м

Экономия от использования НПТ

НПТ-2НПТ-1КНПТ-3НПТ-1К.EXНПТ-3.EXБлок питания (БП-30)Расстояние между датчиком и вторичным прибором = длина кабеля: 10м.стоимость комплекта оборудования* с НПТ: 2 508,00 ₽стоимость комплекта оборудования без НПТ: 3 480,00 ₽Экономия:972,00 ₽Прейти к выбору нормирующего преобразователяПрейти к выбору блока питания

Схема подключения и функциональная схема

Технические характеристики

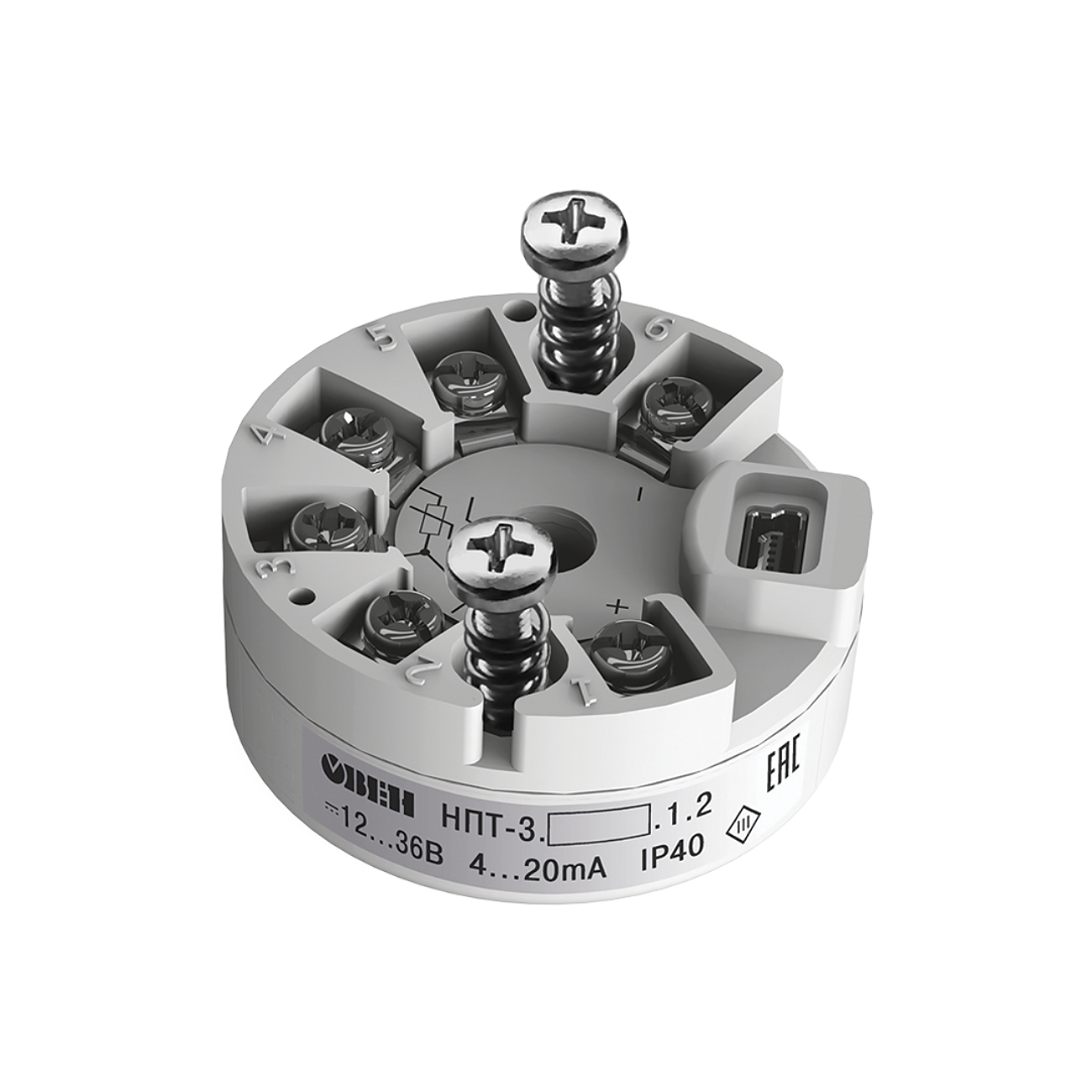

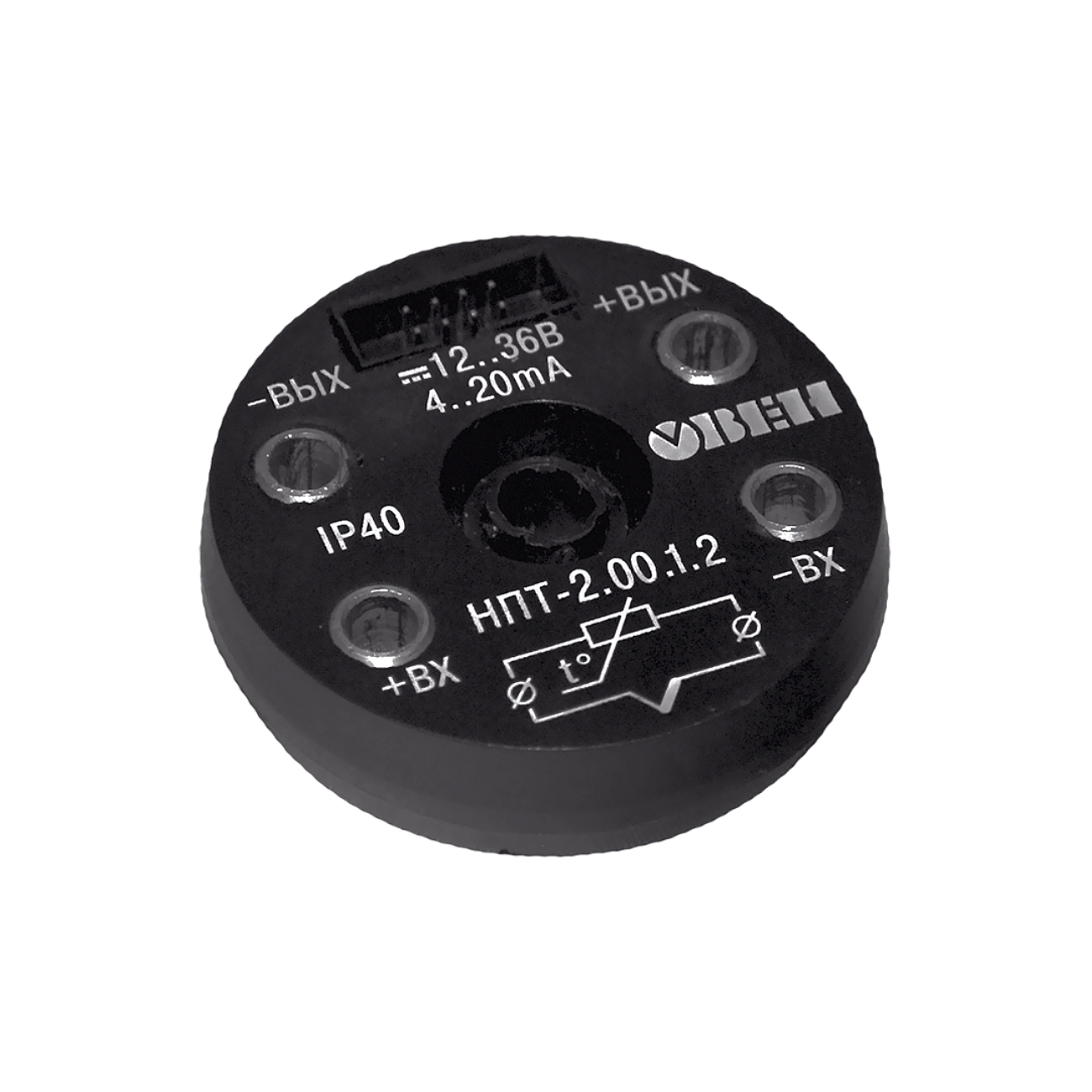

	НПТ-2		НПТ-3			НПТ-3.Ех
	Для монтажа в головку датчика отечественной конструкции		Для монтажа в головку датчика европейской конструкции (type B)			Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне
Характеристики питания прибора
Номинальное значение напряжения питания постоянного тока, В	24
Диапазон допустимых напряжений питания постоянного тока, В	12…36					10…35
Гальваническая развязка питания от входов/выходов	Нет		Нет			500 В
Тип подключения питания	От цепи выходного сигнала 4…20 мА
Характеристики датчиков и входных сигналов
Тип датчика	ТС, ТП (см. табл. «Характеристики датчиков»)
Схема подключения ТС	2-w		2, 3, 4-w
Гальваническая развязка домена «входы» от домена «выходы»	Нет		Нет			500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя	4…20 мА
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	20…24 мА		21…22,5 мА
Функция преобразования входных сигналов	Линейная
Допустимое сопротивление нагрузки, Ом	Не более 1250		Не более 1100
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	30 мин
Время установления выходного сигнала после изменения входного сигнала, не более	1 сек		1 сек			2 сек
Питание выходного сигнала	От внешнего источника
Метрологические характеристики
Основная приведенная погрешность преобразования, не более:
– при работе с ТС	0,25 %
– при работе с ТП	0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более
– при работе с ТС	0,125 %
– при работе с ТП	0,25 %
Характеристики конструкции
Габаритные размеры	(Ø45×13)±1 мм		(Ø44×18)±1 мм
Степень защиты корпуса	IP40		IP30
Степень защиты клемм	IP00		IP00
Масса в упаковке, не более	100 г
Условия эксплуатации
Диапазон рабочих температур	-40…+85 °С			-40…+85 °C – для температурного класса T4-40…+75 °C – для температурного класса T5-40…+60 °C – для температурного класса T6
Относительная влажность воздуха, не более	95 %
Атмосферное давление	84…106,7 кПа
Устойчивость к механическим воздействиям	Группа N2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям	Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
Уровень излучения радиопомех (помехоэмиссии)	По ГОСТ 30804.6.3-2013
Параметры взрывозащиты
Маркировка	0 Ex ia IIC «T6…Т4» Ga
Максимальные значения для подключения по цепи датчика	-	-			Uo=6 ВIo=34 мАPo=51 ВтСo=3,2 мкФLo=28 мкГн
Максимальные значения для подключения по цепи выходного сигнала	-	-			Ui=35 ВIi=100 мАPi=800 ВтСi=0,011 мкФLi=0,15 мГн

Характеристики датчиков

Термометры сопротивления по ГОСТ 6651
	НПТ-2		НПТ-3		НПТ-3.Ех
	Диапазон преобразования
	Макс.	Мин.*	Макс.	Мин.*	Макс.	Мин.*
Cu50	-	-	-50…+200оС	50оС	-50…+200оС	50оС
50М	-180…+200оС	50оС	-180…+200оС	50оС	-180…+200оС	50оС
Pt50	-	-	-200…+750оС	100оС	-200…+850оС	100оС
50П	-	-	-200…+750оС	100оС	-200…+850оС	100оС
Сu100	-	-	-50…+200оС	50оС	-50…+200оС	50оС
100M	-180…+200оС	50оС	-180…+200оС	50оС	-180…+200оС	50оС
Pt100	-200…+750оС	100оС	-200…+750оС	100оС	-200…+850оС	100оС
100П	-200…+750оС	100оС	-200…+750оС	100оС	-200…+850оС	100оС
100H	-	-	-60…+180оС	50оС	-60…+180оС	50оС
Pt500	-	-	-200…+850оС	200оС	-	-
500П	-	-	-200…+850оС	200оС	-	-
Pt1000	-	-	-200…+850оС	200оС	-	-
1000П	-	-	-200…+850оС	200оС	-	-
Термопары по ГОСТ Р 8.585
TХК (L)	–40…+800оС	400оС	–200…+800оС	200оС	–200…+800оС	200оС
TЖК (J)	-	-	–200…+1200оС	200оС	–200…+1200оС	200оС
TНН (N)	-	-	–200…+1300оС	400оС	–200…+1300оС	400оС
TХА (К)	–40…+1300оС	400оС	–200…+1300оС	400оС	–200…+1300оС	400оС
TПП (S)	-	-	0…+1750оС	600оС	0…+1750оС	600оС
TПП (R)	-	-	0…+1750оС	600оС	0…+1750оС	600оС
ТПР (В)	-	-	+200…+1800оС	1200оС	+200…+1800оС	1200оС
TВР (А-1)	-	-	0…+2500оС	600оС	0…+2500оС	600оС
ТВР (А-2)	-	-	0…+1800оС	400оС	0…+1800оС	400оС
ТВР (А-3)	-	-	0…+1800оС	400оС	0…+1800оС	400оС
ТМК (Т)	-	-	–200…+400оС	200оС	–200…+400оС	200оС
Термопары по DIN 43710
Typ L	-	-	-	-	-	-
Потенциометр
R<1 кОм	-	-	-	-	-	-
Сопротивление
R<1 кОм	-	-	-	-	-	-

* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.

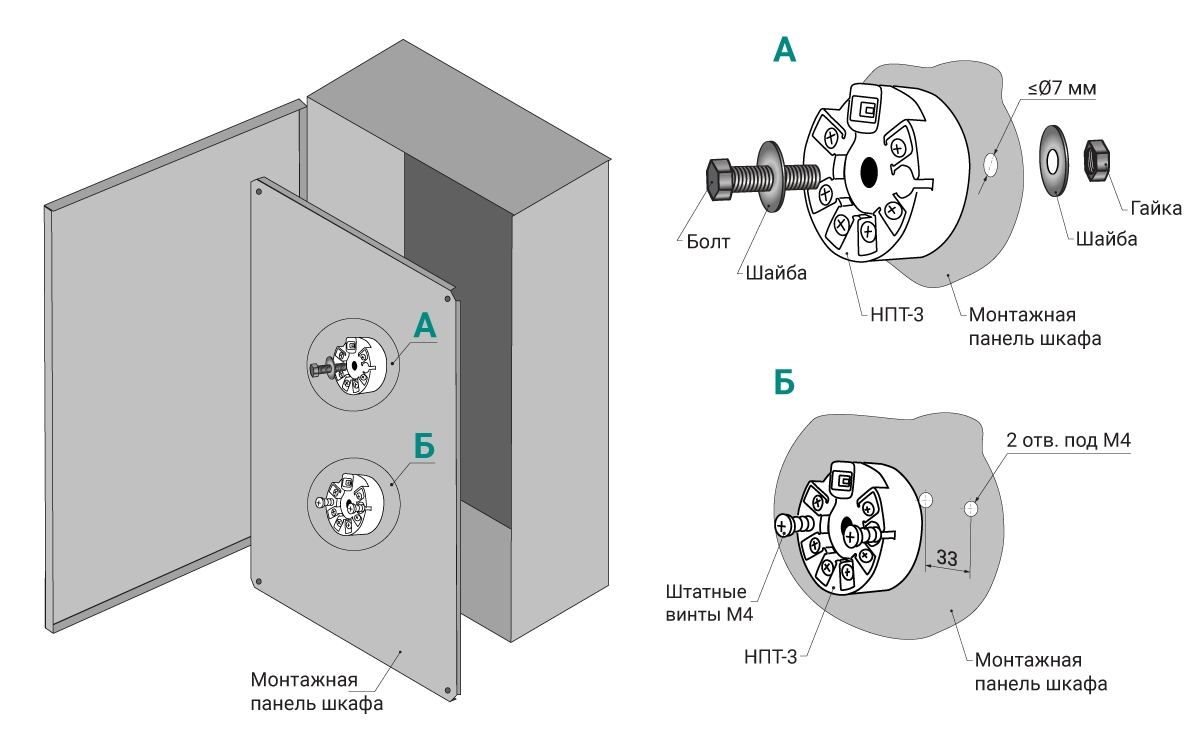

Варианты установки НПТ-3 на монтажную панель шкафа

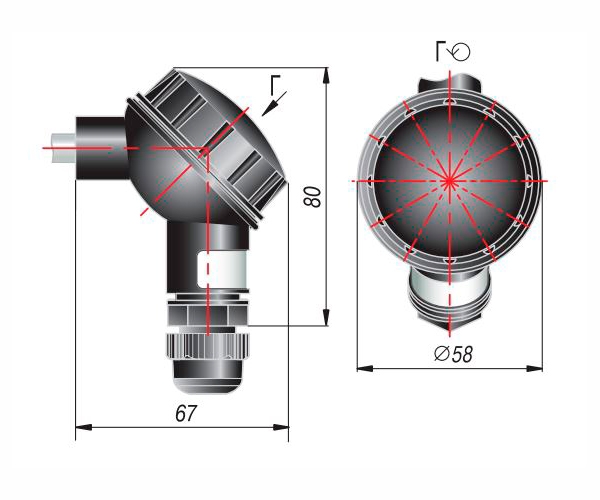

Таблица соответствия «НПТ – головка датчика»

Стандартная (малая) пластиковая головкаДТСхх5,ДТПХхх5	Увеличенная пластиковая головка «Луцкая»ДТСхх5Л,ДТПХхх5Л	Стандартная (малая) металлическая головкаДТСхх5,ДТПХхх5,ДТПХхх5 химически стойкие	Увеличенная металлическая головкаДТСхх5Л,ДТПХхх5Л	Шарообразная головка NNAc винтомДТПХхх5 на основе КТМС,ДТПХхх5 модульные,ДТПS145	Шарообразная большая головка DANAДТПS155
НПТ-2: нетНПТ-3: нет	НПТ-2: да, для ДТП и ДТС с 2-проводной схемойНПТ-3: нет	НПТ-2: нетНПТ-3: нет	НПТ-2: да, с «Комплектом для монтажа НПТ-2 в МГ»НПТ-3: да	НПТ-2: нетНПТ-3: да*	НПТ-2: нетНПТ-3:да

* Установленный НПТ-3 частично перекрывает отверстие кабельного ввода в головке. Максимальный внешний диаметр подключаемого кабеля снижается до 6 мм.

Габаритные и установочные размеры

Модификации

Маркировка типа датчика и диапазона преобразования НПТ - 2 (заводская настройка)

Документация и ПО

Документация
Руководство по эксплуатации НПТ-2		pdf	405.14 kB
Руководство по эксплуатации НПТ-3		pdf	447.26 kB
Руководство по эксплуатации НПТ-3.Ех		pdf	766.36 kB
Руководство по конфигурированию НПТ		pdf	2.7 MB
Сертификаты
Декларация о соответствии на НПТ		zip	253.43 kB
Свидетельство о типовом одобрении НПТ		zip	6.33 MB
Сертификат средств измерений НПТ	Россия. 44045-10	zip	213.76 kB
Сертификат средств измерений НПТ	Беларусь	zip	179.74 kB
Сертификат средств измерений НПТ	Казахстан	zip	205.79 kB
Сертификат взрывозащиты для НПТ-3.Ex		zip	1.79 MB
Сертификат промышленной безопасности на НПТ		zip	10.63 MB
Описание типа СИ НПТ		pdf	4.82 MB
ПО
Конфигуратор НПТ v4.1.0.742		zip	7.71 MB
Конфигуратор НПТ v2.0.4.238	Архивная версия, для перенастройки НПТ-2 с "меди" на "платину" и наоборот	zip	5.61 MB
Конфигуратор НПТ1	Снят с производства	zip	212.21 kB
Драйвер НПТ	для 32-разрядной ОС Windows 10 и ниже	zip	315.1 kB
Драйвер НПТ	для 64-разрядной ОС Windows 10 и ниже	zip	328.19 kB

Комплектность

• Прибор
• Крепеж – 1 комплект (только в НПТ-3 и НПТ-3.Ех)
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки – предоставляется по требованию заказчика

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
